杜比全景聲音樂混音室擺位設計指南

本指南介紹如何設計Dolby Atmos混音室，重點介紹確定最佳揚聲器位置。它適用于混合音樂的錄音室。
不適用于戲劇性的后期制作、游戲和/或播客內容。對于以下項目的準線混合影院內容的工作室，請聯系CSGStudios@dolby.com。
本指南應與基于Microsoft Excel的杜比Atmos一起審查房間設計工具HE/Music(DARDT)。DARDT可以使幾個設計自動化提供有關房間大小、揚聲器位置和設備的反饋時的步驟功率輸出。
在實際原因阻礙最佳揚聲器位置和遵守設計標準、明智的妥協經�？梢宰龀�，但仍將導致在一個高品質的混音室里。
有關更多房間設計、DARDT或房間校準幫助，請?jiān)L問杜比專業支持房間設計和校準論壇或聯系您的所在地設備經銷商�？梢栽诖颂幷业蕉疟日J(rèn)證服務合作伙伴的列表。

設計Dolby Atmos混音室的七個步驟
Dolby Atmos混音室可以按七個簡單的順序步驟進行設計：
1)定義房間尺寸
2)定義混合位置
3)放置與耳朵水平的揚聲器
4)放置頭頂揚聲器分定位低音揚聲器(S)并考慮低音管理選項
6.選擇揚聲器型號
7)選擇音頻接口(S)，考慮揚聲器管理要求

1)定義房間尺寸
設計Dolby Atmos混音室的第一步是確定尺寸所有揚聲器將被放置的空間。
在Dolby Atmos混音室設計中，這被稱為工作空間，有一個長度寬度和高度尺寸，以提供3D矩形。在普通的矩形房間里工作空間尺寸將與測量的房間尺寸相同從墻到墻，從地板到天花板。對于形狀不規則的房間，如下圖所示，工作區是房間的3D矩形近似區。

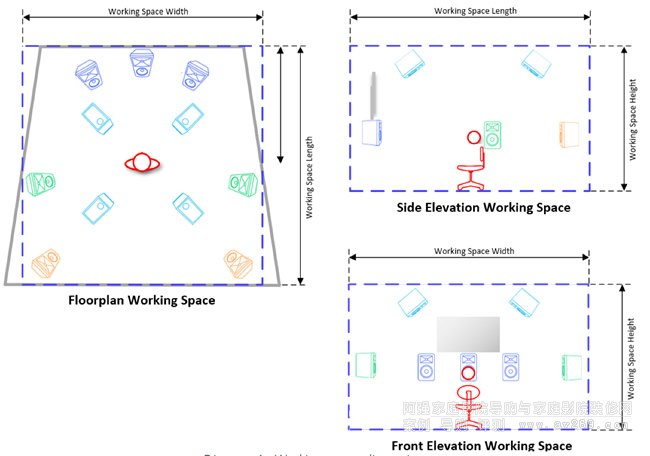

圖1--工作空間尺寸。

在考慮房間或空間時，關鍵是確保揚聲器可以放置在距離攪拌器足夠的距離，以確保穩定和空間平衡Soundfield。這可以通過達到或超過我們建議的揚聲器之間的最小距離，如下表所示。

圖2-揚聲器之間的最小建議距離

表1-建議的揚聲器與揚聲器之間的最小距離。

備注和設計提示：
請注意，因?yàn)樽钚【嚯x是揚聲器擋板到揚聲器擋板(或地板到揚聲器隔板)，每個隔板中的工作空間可能需要更長方向要考慮到揚聲器柜的深度和任何安裝支架。例如，如果頭頂揚聲器的深度支架和機柜為0.3米，工作空間高度為2.7米將需要滿足建議的最小距離2.4從地板到揚聲器有幾米長的擋板。
如果工作空間較小，則揚聲器凹入天花板時會出現空隙和/或使用低調揚聲器和托架應考慮優化可用空間。
如果房間不允許將頭頂揚聲器擋板放置在身高2.4米或以上，仍可獲得良好品質的混合環境通過仔細的揚聲器定位和瞄準來實現。

2)定義混合位置
混音位置是根據其確定所有揚聲器位置的參考因此，這是準確建立的關鍵。簡單地說，這是攪拌器的位置邊工作邊聽。通常，這將介于控制臺邊緣到30厘米后，坐著的耳朵高度在1.2到1.3米之間。
準確判斷物床平衡和前后配合比平衡建議混合位置在距離的30%到70%之間從中央揚聲器的擋板到后部環繞揚聲器的線條。

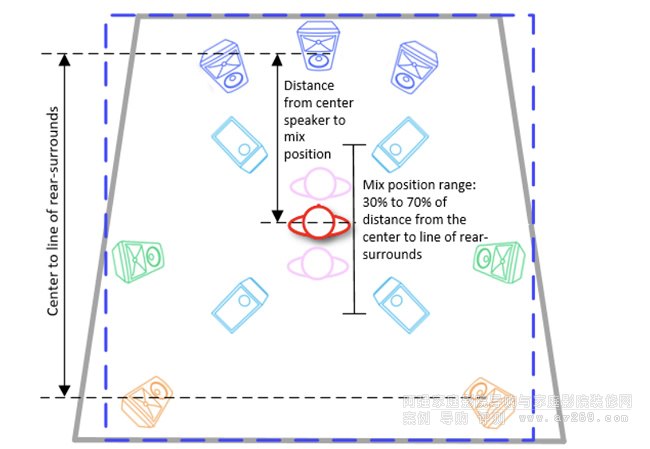

圖3-混合位置和推薦范圍。

備注和設計提示：

如果將基于立體聲的混音室轉換為Dolby Atmos，有可能現有的混合位置將太靠前(即，更靠近中心發言者比以上30%的建議要高)。如果是這樣的話，一個小到20-30厘米的運動可以解決這個問題，并導致更多的平衡杜比大氣聲場。
不同的內容行業可能更喜歡不同的混合職位，例如后期制作通常會傾向于后排沉重的房間布局和客戶座椅在前面，而到音樂工作室，往往是前面沉重的。

3)放置與耳朵匹配的揚聲器
通過設置混音位置，可以建立耳平揚聲器的位置在7.1.x布局中，包括左、中、右、左環繞、右環繞左側后部環繞和右側后部環繞。在9.1.x布局中，左側寬度和增加了右寬揚聲器。

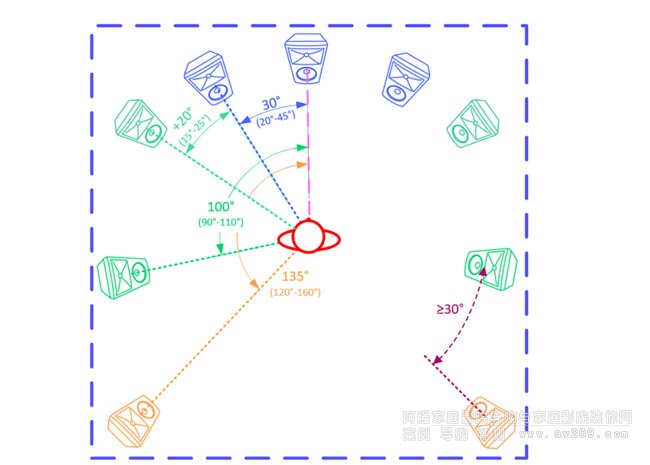

使用如下所示的平面圖，首先標記混合位置�，F(xiàn)在就位周圍的耳平揚聲器，保持在建議的角度范圍內
揚聲器位置，并盡可能接近推薦角度。備注：角度是相對于中心揚聲器的角度，中心揚聲器的角度為0°，直接面對聽眾。
揚聲器對是對稱放置的。例如，如果左側環繞揚聲器設置為100°時，右側環繞揚聲器應設置為-100°一旦確定了揚聲器的位置，請確保它們被旋轉并對準混合位置。這包括橫向旋轉和向下傾斜。視情況而定.

備注和設計提示：
揚聲器可以靠墻放置，也可以繞著混音位置繞圈放置，如很方便。到揚聲器的不同路徑長度(即距離)可以是由音頻延遲補償(參見第7步)。
寬揚聲器(LW和RW)可以被認為是可選的；但是，它們有利于正面和側面之間的平移分辨率揚聲器，推薦用于混音Dolby Atmos Music的工作室內容。

對于較小的環境，可能只使用一對環繞揚聲器(左環繞和右環繞)。此配置為稱為5.1.4。在這種情況下，單個環繞對應放置在大約110°。這可能是一個有吸引力的選擇，當考慮升級現有的5.1間客房。
定位與耳朵齊平的揚聲器后，確�；煲粑恢脼殪o止在中心擋板之間的距離的30%到70%之間揚聲器和后置環繞揚聲器的線路。
建議將聲學中心(通常是中點)駕駛員之間)在耳朵高度(1.2到1.3)的耳朵水平揚聲器米)。更高的位置是可能的，然而，避免比地面與頭頂擋板之間70%的距離揚聲器，因?yàn)檫@會給人一種混音音效高度的錯覺。

4)放置頭頂揚聲器：
4個架空揚聲器的理想位置將產生一個方形揚聲器以混合位置為中心。從混音器到頭頂揚聲器的距離位置取決于混合室的高度。高天花板將導致混合位置周圍相對較大的正方形和較低的天花板將導致相對較小的正方形。

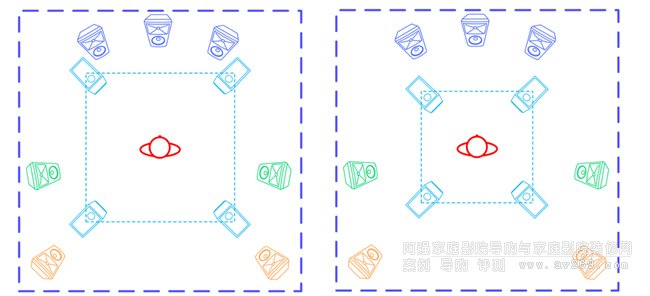

圖5-混音室的俯視圖，顯示了頭頂揚聲器的相對位置(如燈所示藍色)。左邊是高天花板的房間，右邊是低天花板的房間

架空揚聲器的位置應使與揚聲器每個頭頂揚聲器的混音位置為45°。這在下面的兩面都顯示了。視圖(左側)和后視圖(右側)橫斷面圖。

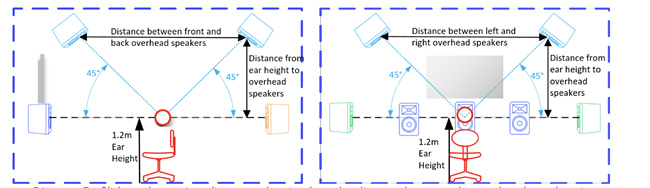

示意圖6側視圖和后視圖示出45°角與頭頂?shù)臋M梁相交揚聲器

圖6-顯示與頭頂擋板相交的45°角的后視圖揚聲器。

理想的45度垂直角度可以通過保證距離來實現從前置揚聲器到后置揚聲器是雙倍從耳朵高度垂直向上到頭頂揚聲器的距離。

使用相同的概念來確定開銷的左側和右側位置揚聲器

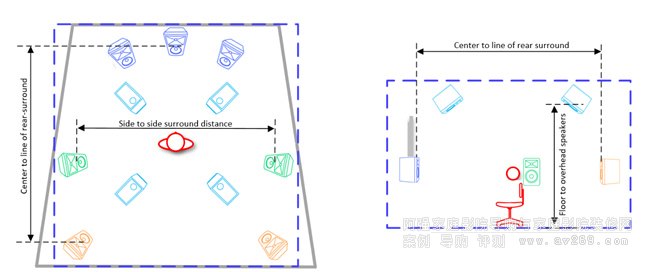

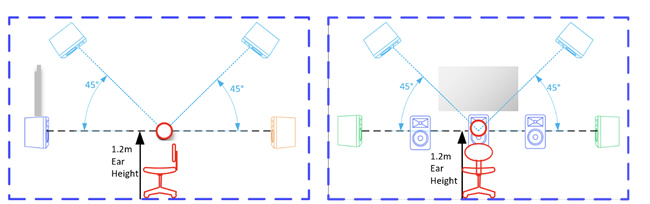

圖7-顯示頭頂揚聲器之間的距離的幻燈片和后視圖計算出來的。

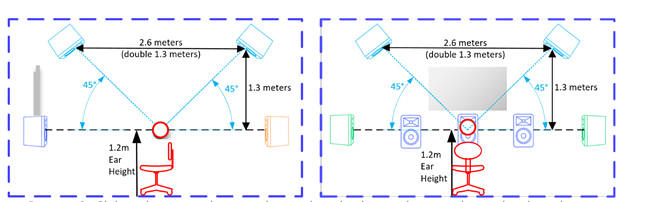

例子：在一個房間里，頂端最低的揚聲器的擋板在2.5米處與坐耳高度為1.2米，與攪拌機的垂直距離頭頂揚聲器的位置為1.3米。
從前置揚聲器到后置揚聲器的理想距離因此是2.6m(2x1.3m)。同樣的計算也可以用來計算距離從左側高架揚聲器到右側高架揚聲器的距離為2.6米。然后，2.6米乘2.6米的正方形圍繞混音位置居中，揚聲器安裝支架的位置相應地便于揚聲器的位置。

最后，旋轉頭頂揚聲器并對準混音位置。
使用DARDT
DARDT工具將自動將揚聲器放置在已輸入工作空間尺寸。然后可以將揚聲器位置調整為更改X、Y和Z坐標所需的。請注意，X、Y、Z坐標是指到揚聲器擋板的位置。當輸入揚聲器位置時它們超出了建議的尺寸和放置公差DARDT
將使單元格的顏色變?yōu)辄S色，并且將顯示反饋懸停消息一旦確定了揚聲器的位置，標簽為“Design Prtout”的標簽將
顯示自動生成的房間平面圖，以幫助最終定位揚聲器。
備注和設計提示：
如果耳平揚聲器的放置高度高于混音器的耳朵高度，則它們與頭頂揚聲器之間的間隔將會減小。在這在這種情況下，高架揚聲器的正方形應該稍微做一些。較小，目標是保持大約45°的間隔耳平揚聲器和頭頂揚聲器。頭頂揚聲器之間的角度可以增大或減小。安裝在任何可能存在的燈具或風管周圍。就是這樣建議保持在以下范圍內：
觀看工作室的側視圖，垂直于前面和后置揚聲器應在30°到55°之間。俯瞰演播室的后視圖，左右的垂直角度側置揚聲器應在45-55度范圍內。

考慮到以上兩個設計注意事項，架空揚聲器可以形成一個矩形而不是正方形。這不會影響杜比的準確性Atmos調音室的容差范圍說明了這種情況。除了使用DARDT的功能來尋找可行的說話人Dolby Atmos Home Entertainment Studio第2.3.4.節的Placements
有關詳細信息，請參閱技術指南。
有關帶有6個架空揚聲器的揚聲器布局，請參閱杜比Atmos家庭娛樂工作室技術指南

5)推介LFE并考慮低音管理選項
本節討論與低頻音頻相關的兩個概念
復制：LFE頻道和低音管理。
LFE通道(低頻效果)是具有一個或多個相關低音揚聲器(S)，以確保足夠的低音內容復制。就是這樣每個Dolby Atmos混音室都需要作為揚聲器布局的‘.1’(例如，7.1.4)低音管理的過程是低頻能量從非全音域低音揚聲器的揚聲器(即它們沒有低音響應降至40赫茲)。使用的低音炮可以是LFE聲道低音揚聲器或一個或多個專用低音揚聲器(S)。建議對所有非全音域揚聲器進行低音管理。通常情況下，它是用于頭頂和耳朵水平的環繞揚聲器，通常略微揚聲器型號較小，但也可用于左、右和中揚聲器揚聲器。
對于在哪里放置低音炮(S)機柜，沒有硬性規定。我們推薦它向聲學家咨詢，和/或測試低音揚聲器(S)在房間。對于用于LFE聲道的低音炮機柜，一個很好的起點是通常在前墻，中間和左邊或中間和右邊。什么時候使用多個低音炮機柜，可以采取兩種方式：
1)機柜可以并排安裝，以優化其聲學性能總和和凈空。
2)在體驗到強烈模式行為的房間中(即，大型整個房間的測量輸出的變化)，機柜可以橫跨前墻，以緩和房間模式的主導性。

當多個低音揚聲器僅用于低音管理時，我們建議將他們放置在他們正在管理的演講者(S)附近(例如，朝向如果他們正在管理后部環繞揚聲器，則為房間)。

6)選擇揚聲器型號：
為了忠實地復制來自數字音頻工作站(DAW)的音頻，選擇的揚聲器必須有足夠的功率輸出和凈空。在實踐中這意味著要選擇比所選監聽音量高20分貝的揚聲器。

使用DARDT，可以從每個揚聲器型號的下拉列表中選擇將提供揚聲器位置、顏色編碼和數字反饋適宜性。

7)選擇音頻接口(S)，考慮揚聲器管理要求：
除揚聲器定位和適配性外，以下功能設計杜比Atmos混音室時通常需要：
渲染器音頻接口：具有適當?shù)妮敵鰯?shù)量。例如，7.1.4揚聲器布局的12個主要輸出和一個額外的耳機輸出來監聽雙耳Dolby Atmos從渲染器混合。
監控：監控功能應用于方便地選擇播放來源，選擇監視器級別，以及調光靜音和獨奏功能。
房間均衡、揚聲器延遲和低音管理：讓藝術針對準確的技術監測參考做出決定，并創建可轉換為其他環境、房間均衡器、揚聲器延遲以及可能應該使用低音管理。
市場上有很多合適的硬件和軟件設備。有些人會在一個框中涵蓋以上所有功能，而其他功能則更專門。
