杜比全景聲白皮書中文版，杜比全景聲(Dolby Atmos)商業影院技術指南
1
簡介
1.1
概述
通過向混音師提供強有力的全新制作工具，杜比全景聲”（Dolby@Atmos”)使影院觀眾獲得前所未有的身臨其境的體驗。其全新的影院音頻處理器以靈活的渲染引擎為特點，該引擎能夠按照各影廳內揚聲器的布局和特點最優化杜比全景聲(Dolby Atmos)聲軌的還音質量和環繞音效。此外，杜比全景聲(Dolby Atmos]在設計時充分考慮到向后兼容性，從而將對制作、發行和放映所產生的影響降到最低。
它所采用的全新音頻格式使其能夠與現有設備兼容的前提下對聲音系統的設計進行更改。杜比重新研究了音軌回放中的關鍵點，包括混錄棚和影院設備的性能、布局和安裝。本白皮書介紹了如何配置具備杜比全景聲(Dolby Atmos)的音頻回放能力的影廳。
1.2
用途和范圍
1.2.1 用途
本指南主要用于為影院規劃提供快速設計參考。其目的在于幫助電影放映方?jīng)Q策應在哪些位置上安裝揚聲器，以獲得最高質量的杜比全景聲(Dolby Atmos)回放。
1.2.2
范圍
揚聲器的擺放和朝向可依照設計對象進行討論。本指南具備一定的靈活性，以確保杜比全景聲（Dolby Atmos）的回放環境能夠盡可能地通用和易于實現。最終揚聲器的擺放位置將取決于一些因素，如影廳的尺寸、觀眾席的坡度、各影廳在建筑和機械方面的限制因素以及揚聲器的機械設計和性能等。請注意：本指南中提出了一系列的建議，尤其是關于環繞聲揚聲器的擺放問題。
本指南并未涉及影廳的設計、畫面大小、聲學設計、揚聲器的安裝、安全或其他規范（如建筑和電氣規范）要求。

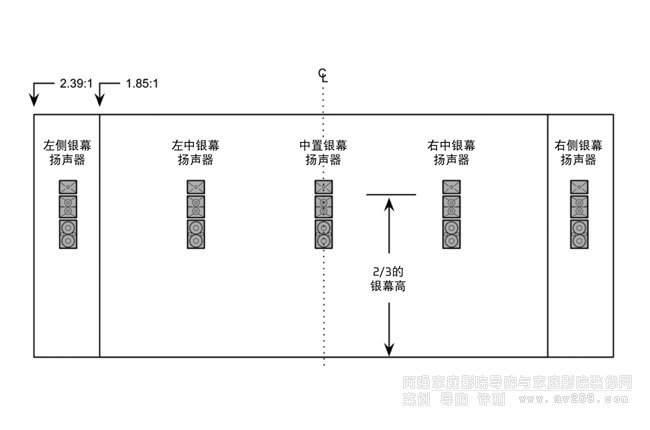

圖1：傳統影院中銀幕揚聲器的擺放位置
2
杜比全景聲（Dolby Atmos)系統設計
2.1
銀幕揚聲器
2.1.1
擺放和高度
中置揚聲器應總是擺放在銀幕的中線上，而不論銀幕具體位于影廳的哪個位置。在傳統影院中，左側的銀幕揚聲器和右側的銀幕揚聲器均應擺放在1.85:1（flat,寬銀幕）和2.39:1（scope，變形寬銀幕）圖像之間的位置上，具體如圖1所示。對于銀幕寬度超過12米（40英尺）的影廳，增加兩只銀幕揚聲器將幫助整個銀幕獲得更流暢的聲音移動效果。新增兩只揚聲器之后，應將左中揚聲器（Lc）和右中揚聲器（Rc）分別擺放在中置揚聲器與左側銀幕揚聲器和右側銀幕揚聲器之間。同時我們推薦在以上各位置上使用相同的揚聲器。
在畫面高度不變的傳統影廳中，應豎直擺放銀幕揚聲器，并將揚聲器的聲學中心高度置于銀幕高度的三分之二左右。
各揚聲器的聲學中心會因設計類型不同而異，但通常，兩分頻銀幕揚聲器的聲學中心位于其號角的中點，而三分頻銀幕揚聲器的聲學中心則位于其中頻和高頻號角之間的位置上。
在畫面寬度不變且?guī)в许敳靠梢苿?dòng)式遮幅的影廳中，應將左側和右側的銀幕揚聲器擺放在畫面內側的邊緣處。由于畫面高度可變，不得不在垂直位置上做些妥協。杜比建議將聲學中心設置在寬銀幕畫面（flat：1.85:1)高度的2/3處和變形寬銀幕畫面（5cope2.39：1）高度的2/3處連線距離的中點位置上（如圖2所示）。
圖2.畫面寬度固定且?guī)в许敳靠梢苿?dòng)式遮幅的影院中的銀幕揚聲器擺放位置
2.1.2朝向

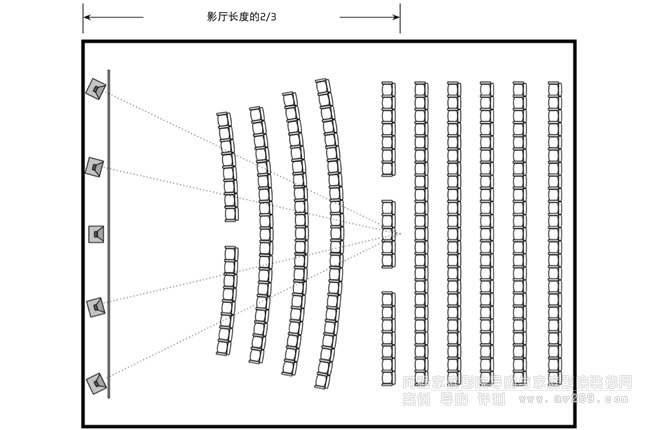

根幕揚聲器應該應在水平方向上應旋轉以使揚聲器的中軸能夠指向位于影廳長度2/3處（以銀幕位置為起點）的畫面中線位置上。對于安裝在杖板墻上的揚聲器，僅旋轉揚聲器的號角，低音單元依舊與杖板墻相平。
圖3：銀幕揚聲器的水平方向指向

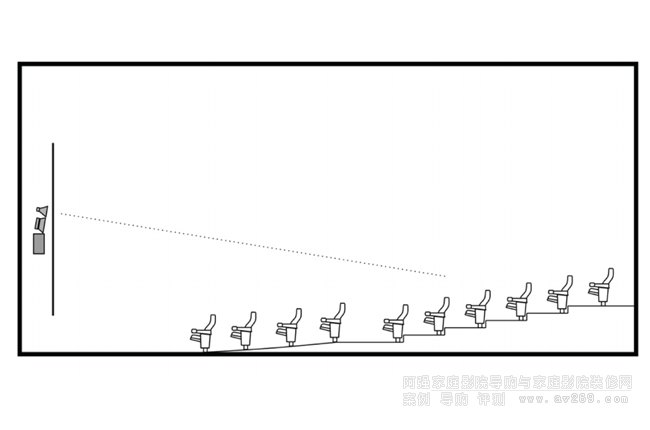

銀幕揚聲器號角的朝向應能夠?qū)崿F(xiàn)最優的觀眾席聲音覆蓋范圍。有許多因素可對聲音覆蓋范圍產生影響，包括揚聲器的垂直散射特性、揚聲器的高度、影廳的長度以及觀眾席的坡度。請參考揚聲器制造商的產品說明來設定揚聲器的向下高度角，以便使您的影廳獲得最優的聲音覆蓋范圍。
圖4：銀幕揚聲器號角的向下高角度指向
2.1.3
銀幕低音揚聲器
用于播放低頻效果通道的低音揚聲器應安裝在銀幕后的地面與后墻相接的位置上，或齊平地嵌入銀幕墻。使用多個低音揚聲器時，杜比建議將其放在一起，以通過偶和效應增強聲音效果。不要沿著影廳的中線對稱擺放低音揚聲器，以避免產生駐波（房間的低頻共鳴）。

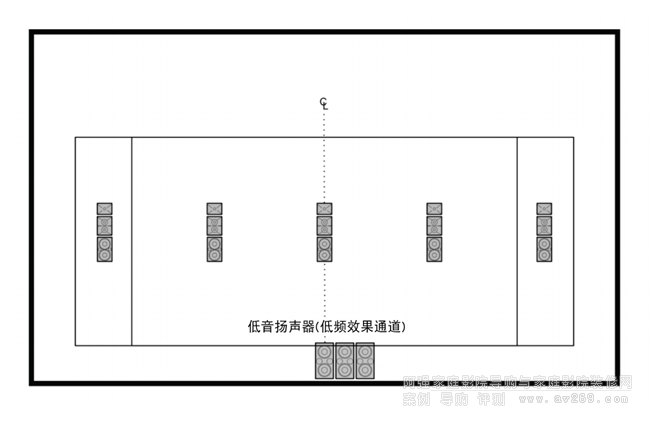

圖5：銀幕低音炮的擺放
2.2.1
增加的環繞聲揚聲器

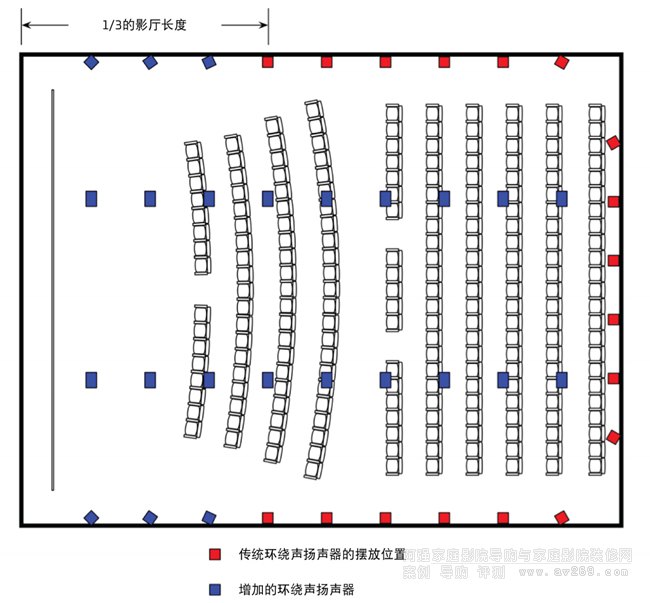

杜比全景聲（Dolby Atmos)和社比7.1環繞聲或5.1環繞聲之間的一個最主要區別為環繞聲揚聲器的擺放位置。杜比全景聲（Dolby Atmos)能夠精確定位從影廳內任何位置發出的聲音。為達到此目的，應在影廳的側墻和天花板上增加一些環繞聲揚聲器。側墻上的環繞聲揚聲器應從之前所推薦的影廳三分之一長度（以銀幕為起點）的位置開始放置環繞聲揚聲器延伸至更靠近銀幕的位置開始一直擺放至房間后墻，影廳頂部環繞聲揚聲應按照?qǐng)D6所示及本文檔頂部環繞聲揚聲器擺放和頂部環繞聲揚聲器朝向部分來安裝。
圖6：杜比全景聲（Dolby Atmos）環繞聲場音箱的擺放
2.2.2 影廳側墻和后墻環繞聲揚聲器的間距
作為一條適應于中型尺寸影廳的經驗法則，各環繞聲揚聲器之間的間距應在2米至3米之間（6°6°至9'9”之間），且左、右環繞聲揚聲器應對稱擺放。但是，在設計環繞聲揚聲器的間隔時，最有效的因素是某聽眾所在位置到兩個相鄰揚聲器夾角的角度、而非兩個揚聲器之間的絕對距離。
為了在整個影廳中實現最優的空間分辨率，中央聽音區域邊緣與影廳中線的焦點同兩個相鄰揚聲器組成的夾角應不大于30度。中央聽音區域指的是位于距離最近的墻1/4影廳寬的位置中間的區域，如圖7中的灰色區域。與觀眾席相鄰的揚聲器應盡可能保持線性間隔。聽音區之外（例如第一排和銀幕之間的區域或影廳后墻的角落）的環繞聲揚聲器的間隔可略放寬。若所使用的環繞聲揚聲器的輸出功率有限，則需要更多的揚聲器，以達到所需的聲壓級。

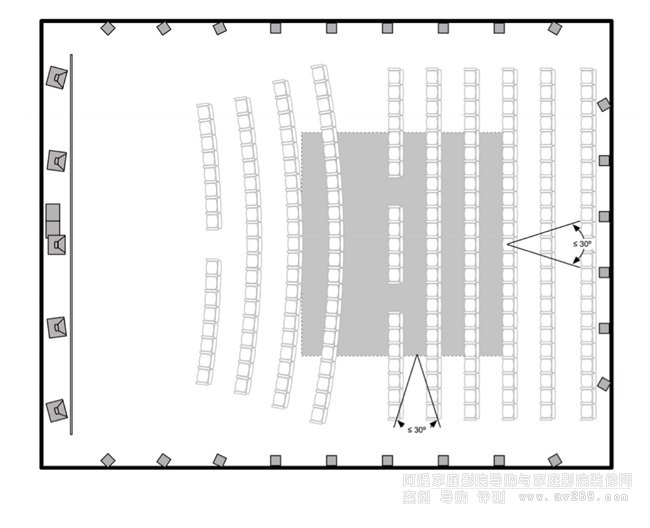

圖7主聽音區與相鄰揚聲器之間的角度
2.2.3影廳側墻和后墻環繞聲揚聲器的高度
安裝影廳側墻和后墻的環繞聲揚聲器應遵循以下原則：
.距離銀幕最近的側墻環繞聲揚聲器的高度應與銀幕揚聲器聲學中心的高度齊平。
·后墻揚聲器的高度應遵循
·影廳后墻擺放的揚聲器高度應與最靠近銀幕的環繞聲揚聲器的相對高度一致
一—側墻和后墻環繞聲揚聲器與座位坡度平行一同升高。
.條件允許時，揚聲器應置于觀眾無法觸及的高度，以防止揚聲器被損、被盜等。·應按照揚聲器的指向特性將其置于足夠的高度上，以便更好地覆蓋觀眾席。建議為影廳寬度的1/4。
·側墻環繞聲揚聲器在垂直方向上應位于距離銀幕揚聲器最近的環繞聲揚聲器與后墻環繞聲揚聲器連線的直線上

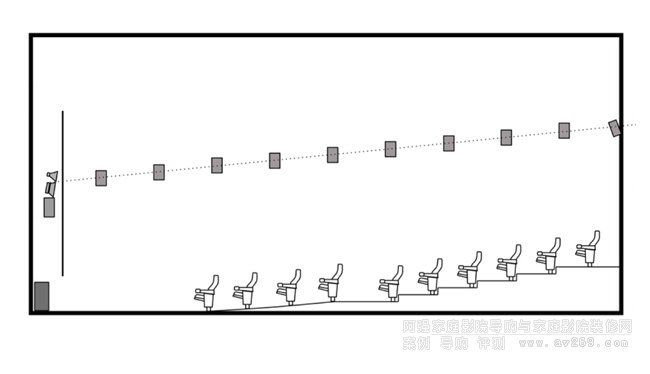

圖8：影廳側墻和后墻環繞聲場揚聲器高度
2.2.4影廳側墻和后墻環繞聲揚聲器的朝向

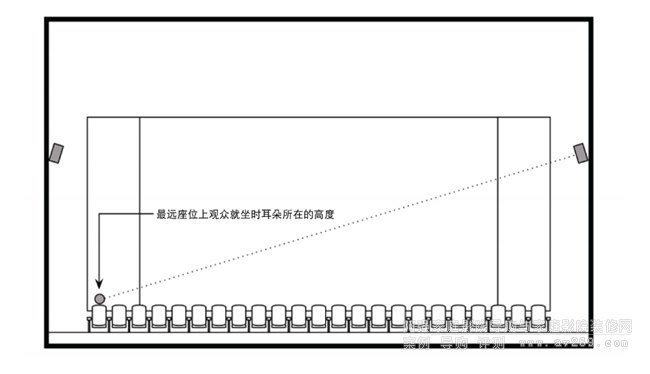

影廳側墻各環繞聲揚聲器應適度調整高度角，使其中軸指向位于影廳另一側最遠座位上觀眾就坐時耳朵所在的高度，具體如圖9所示。
圖9：影廳側墻環繞聲揚聲器的朝向

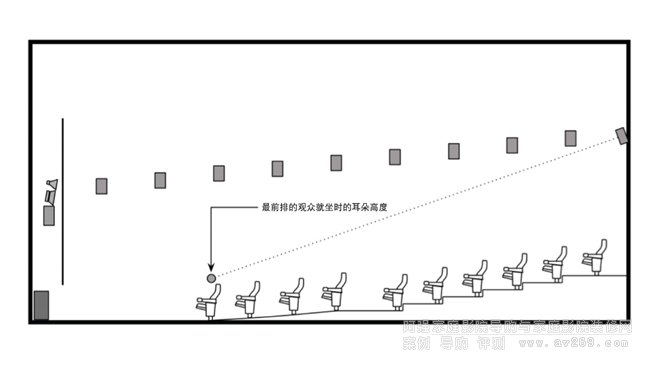

影廳后墻各環繞聲揚聲器應適度調整高度角，使其中軸指向位于影廳第一排座位
上觀眾就坐時耳朵所在的高度，具體如圖10所示。
圖10：影廳后環繞聲揚聲器的朝向
位于觀眾席靠前區域的側墻環繞聲揚聲器與后墻角落上的環繞聲揚聲器的水平角度應調整至朝向觀眾席的中心、并遵循以下限制條件：
·任何揚聲器的水平角度均不得超過45度。
.位于觀眾席主聽音區的側墻環繞聲揚聲器應在水平角度上保持中軸與影廳縱向中線垂直。
·位于觀眾席主聽音區的后墻環繞聲揚聲器應在水平角度上保持中軸與影廳縱向中線平行。

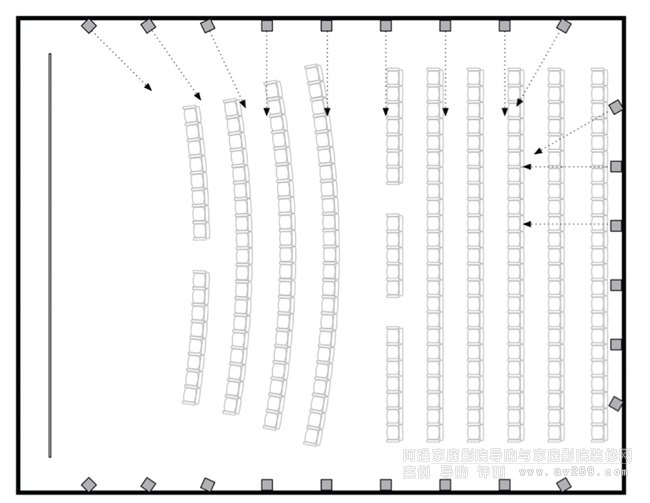

圖11：側墻環繞聲揚聲器的角度設定
2.2.5 影廳頂部環繞聲揚聲器的擺放
影廳天花板上應安裝兩列揚聲器，從銀靠一直排列至后墻，在一般影廳中，這兩列揚聲器應分別與左中揚聲器（Lc)和右中揚聲器(RC)的銀幕聲道對其。天花板上的揚聲器應總是以銀燕的中心對稱排列。頂部環繞聲揚聲器的設計特性應與側墻和后墻的環繞聲揚聲器相一致，以確保音色的統一。
頂部環繞聲揚聲器的數量和間隔應與影廳側墻環繞聲揚聲器的擺放位置保持一致。
務必要確保放映機的光路不會被一只或多只頂部環繞聲揚聲器阻擋。

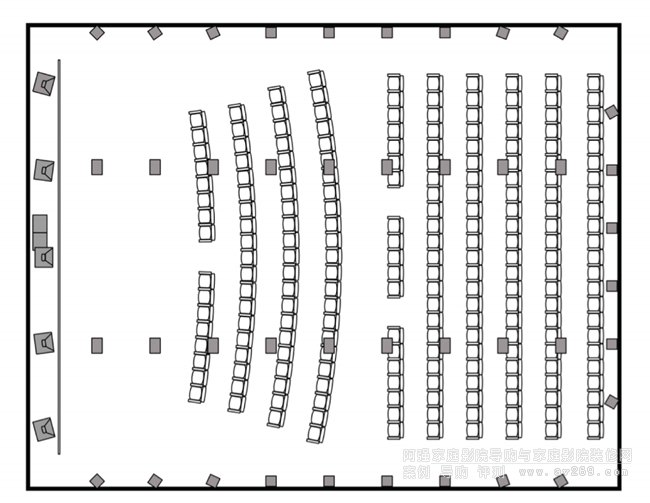

圖12：影廳頂部環繞聲揚聲器的擺放
該兩列揚聲器的水平位置應能夠最優化整個聽音區的空間包圍感和統一性。如前文所述，將兩列頂部環繞聲揚聲器與左中揚聲器和右中揚聲器對齊，通常能帶來滿意的效果。但在觀眾席比銀幕寬出許多或頂部環繞聲揚聲器的安裝位置比銀幕的上沿高出許多的影廳中，最好將頂部環繞聲揚聲器陣列再分開得寬一些。
兩列頂部環繞聲揚聲器的最小間隔應與左中銀幕揚聲器和右中銀幕揚聲器之間的
間隔相一致。兩列頂部環繞聲揚聲器的最大間隔應參照以下高度角。
設為距離參照點（位于影廳長度2/3處，觀眾席的中心位置）最近的側墻環繞聲揚聲器的高度角，其同側那列頂部環繞聲揚聲器的高度角應大于等于E的一半與45°的和（45°+1/2E)，如圖13所示。例如，假設E為20°，則其同側那列頂部環繞聲揚聲器的高度角應大于等于55°。

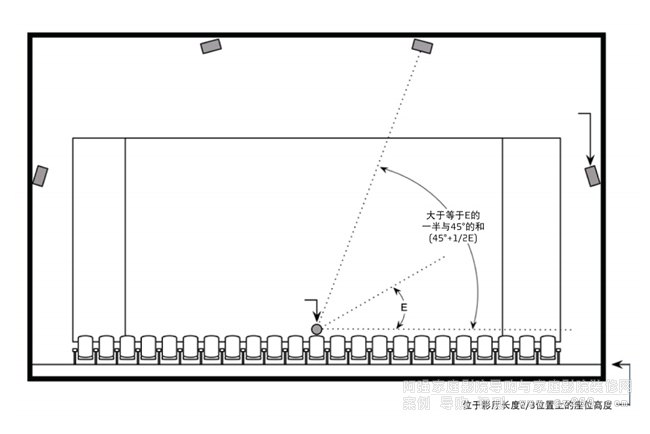

圖13：影廳頂部環繞聲揚聲圈之間的最大間隔
2.2.6 影廳頂部環繞聲揚聲器的朝向

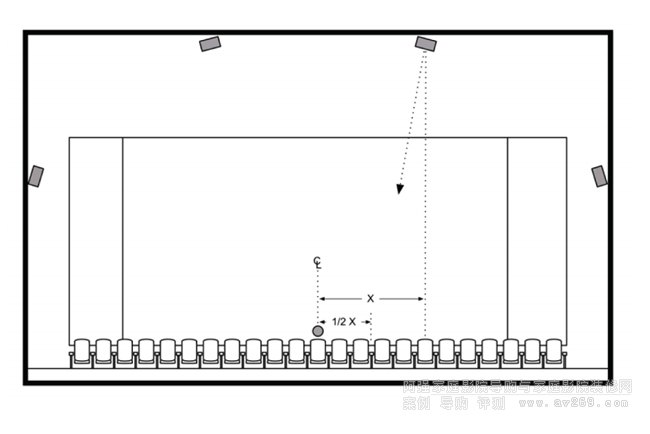

為實現最佳的聲音覆蓋，應將影廳頂部環繞聲揚聲器的在橫向上角度（沿整個影廳的寬度）調整到使其中軸指向該揚聲器所在水平位置與影廳中線距離的1/2處.如圖14所示。
圖14：影廳頂部環繞聲揚聲器的外側角

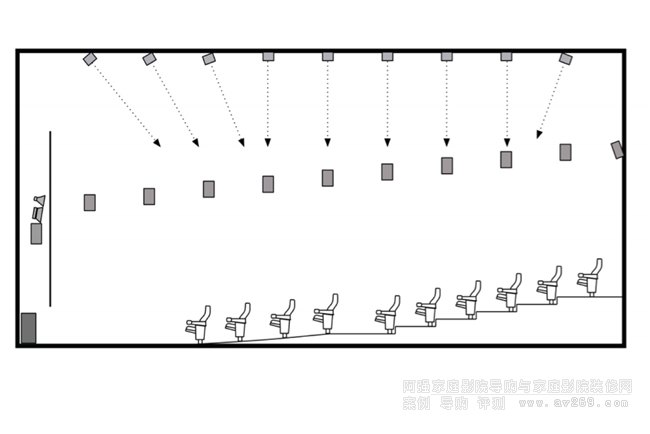

頂部環繞聲揚聲器的縱向角度（沿著整個影廳的長度）應按照側墻環繞聲揚聲器的角度設置方式來調整。設0°為揚聲器垂直朝下的角度：
.任何揚聲器的縱向角度均不得超過45度。
.位于觀眾席主聽音區外的頂部環繞聲揚聲器的縱向角度不應超過30度。
.位于觀眾席主聽音區內的頂部環繞聲揚聲器的縱向角度應保持口度不變。
圖15:影廳頂部環繞聲揚聲器的縱向角度
2.2.7
環繞聲揚聲器的布線所有的環繞聲揚聲器均應分別接線至功放所在位置，并分別供電，實行一個揚聲器直接與一個功放通道相連接。
2.3
環繞聲低音揚聲器

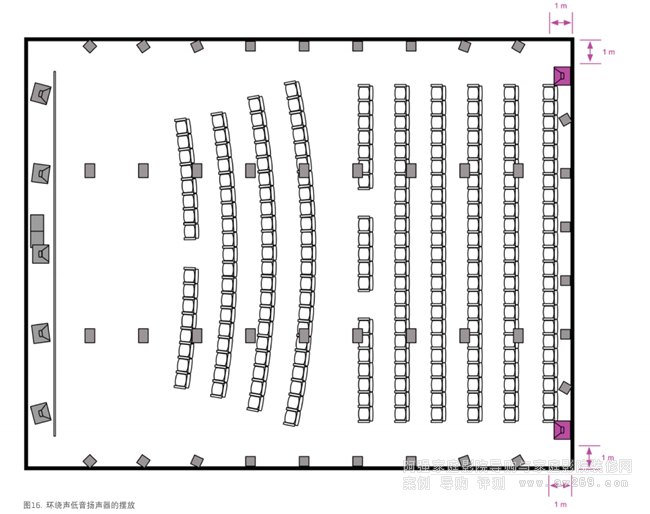

當聲音的聲像位置在銀幕揚聲器和環繞聲揚聲器區域間移動時，如果每只揚聲器的低音管理保持一致，則可以大大提升音色的一致性。但一般的環繞聲揚聲器都不具備回放頻率遠低于100Hz的信號的能力。杜比發現如果使用低音管理系統將送給環繞聲揚聲器的信號的低頻部分重新分配送入影廳后墻的一對立體聲低音揚聲器，可加強環繞聲音效低頻上的表現。影廳左半部環繞聲區域的低頻信息將被重新分配送入位于影廳左后方的一只或多只低音揚聲器中；同樣，影廳右半部的環繞聲區域所的低頻信息將被重新分配送入位于影廳右后方的一只或多只低音揚聲器中。以下是影廳中環繞聲低音揚聲器的擺放指南：
·將低音揚聲器置于影廳的側墻、后墻或天花板自影廳后墻的1/3長度的位置上。·左側環繞聲區域的低音揚聲器和右側環繞聲區域的低音揚聲器之間應留有足夠的間隔。
·避免將低音揚聲器擺放在影廳后墻的角落上---這將最大程度降低房間所激發的低頻。環繞聲低音揚聲器與影廳后墻角落之間的最小距離應保持在1米以上。
以上信息供參考，具體信息以杜比官方為準。
