所謂低音炮，是專門用于（電影）音樂中所特別灌制的超低頻效果聲的放大和播出的低音音箱產品。低音炮分為兩種：有源低音炮和無源低音炮：而現在我們常見的低音炮都是有源低音炮，也即是自帶低音功率放大器的低音炮

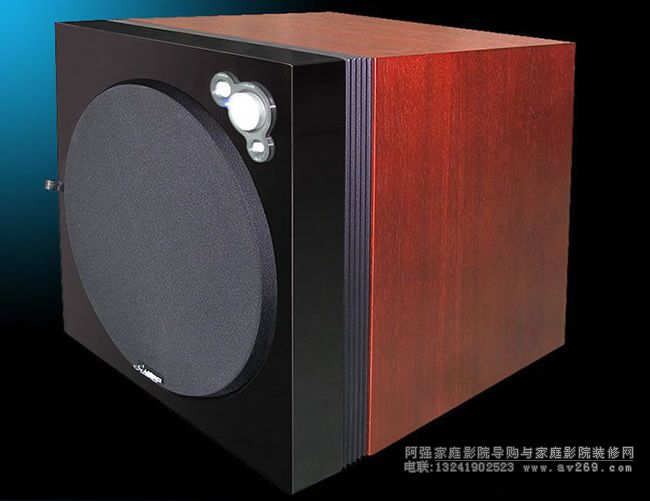

天逸SUB-12TD有源低音炮
惠普HD-350有源低音炮

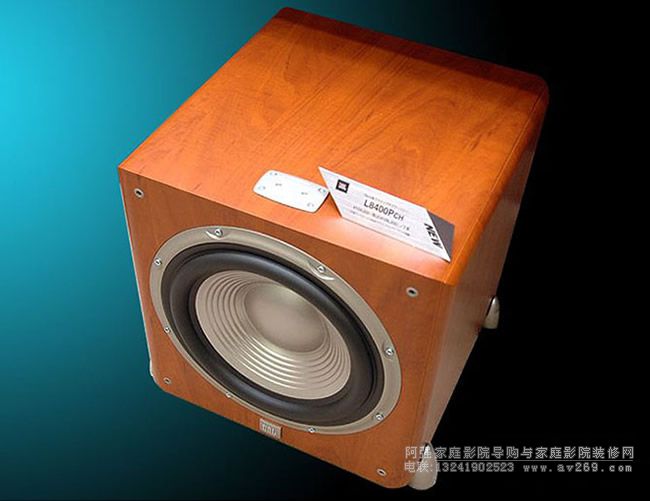

美國JBL8400PCH有源低音炮
典型的有源低音炮電路通常都是由輸入端專門設計了一組頻率高通濾波電路和一組低截電路對輸入音頻進行篩選，然后配合典型的高保真電流、電壓放大和末級功率放大電路，去推動至少10--15寸的大口徑長沖程低音喇叭組成。由于低頻的聲音重放和箱體的體積及防駐波措施等物理屬性關系密切，因而質量好的低音炮箱體不但體積巨大，而且非常的結實，份量十足！這也是判斷一只低音炮品質的最起碼的依據之一。歡迎光臨阿強家庭影院導購網！

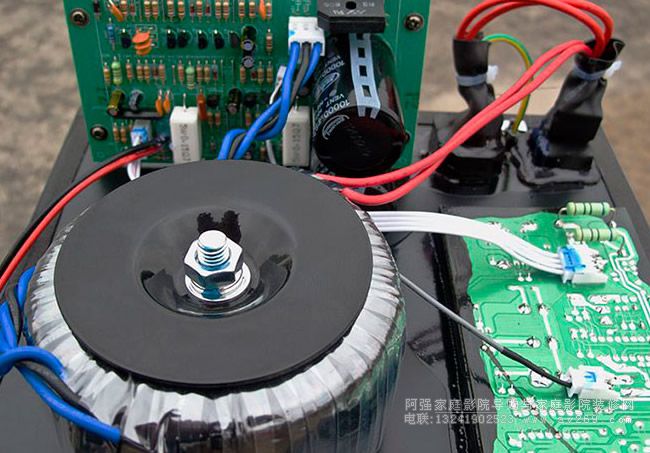

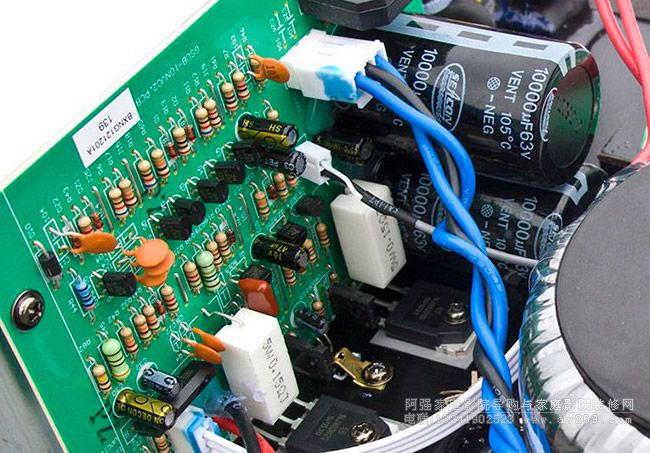

電路方面，以國產天逸的SUB-12TD低音炮為例：該低音炮輸入部分設計了一系列高通通和低截濾波器，其中分為：一級性能優異的低噪聲恒流源和電子穩壓的差分電壓放大電路、一級電流放大電路、末級高效率的大電流甲乙類推挽功放電 路等。功放最末級增加了一級由Q12/Q15擔綱的電流放大擴充電路去推動達林頓功率放大，推挽電路上下臂共4只15A/150W的2SC5200 /2SA1943東芝大功率管，配合超大的鋁合金外露式梳狀散熱器，以確保該電路在4歐時有350W的充足功率輸出。相信這樣大的功率儲備，足以滿足一只 優秀低音炮的嚴格功率要求！在充分保證主體功放電路優秀的同時，該電路還設計了一系列過流、過壓、過熱等保護電路，以保證該低音炮正常工作時的可靠性。開 箱可見：在選擇電阻電容時，所有的電阻均選用優質五色環金屬膜電阻。在可能影響音質的主要通道和電源濾波部份，分別選用了音質好、可靠性高的音頻專用電容 和倍受青睞、容量高達20000微法的日本紅寶石音響專用電解或MARCOM優質音頻專用電解大水塘；右側一只400VA的巨型變壓器十分醒目，為整機提供了充沛的動力保障！
此外，筆者特別拆開音箱，看到了這只超大型的12寸低音喇叭的確是采用了大型的超強天然雙磁鋼設計，高彈性的寬邊橡皮懸邊和超長沖程的大口徑音圈設計，也為滾滾如雷的低頻重放奠定了很好的物理基礎。
現在我們在市場上常見的有源低音炮林林種種不下幾十款，（圖三）雖然品牌不同，但電路和結構基本都是大同小異，但進口的低音炮和國產的低音炮價格差異極大，譬如一只美國的JBL-L8400PCH 12寸的低音炮，市場價大約是8000元左右，而規格相同的國產精品低音炮 SUB-12TD 價格僅僅才3980元，而音質和工藝的差距幾乎可以忽略！為此筆者就以天逸的SUB-12TD低音炮為藍本，向大家介紹低音炮的接線和使用調整方法，但愿對朋友們有所幫助吧：

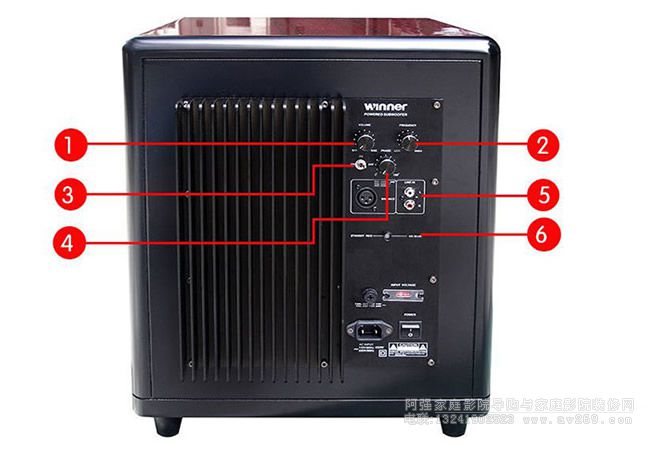

一．首先讓我們從低音炮的后背板上各個端子（開關）說起吧：
鈧列在第1排左邊的VOLUME是音量調節旋鈕。沿順時針方向旋轉，低音炮總音量增大，反之音量減小。
右邊的旋鈕FREQUENCY是頻率范圍調節旋鈕，實際上就是低音炮輸入電路中的高通濾波電路和低截電路，沿順時針方向旋到底，放大器輸出為30 Hz～200Hz，沿逆時針方向旋到底，放大器輸出30～80赫茲的低頻信號。調節這個旋鈕又叫做調整低音炮的拐點。

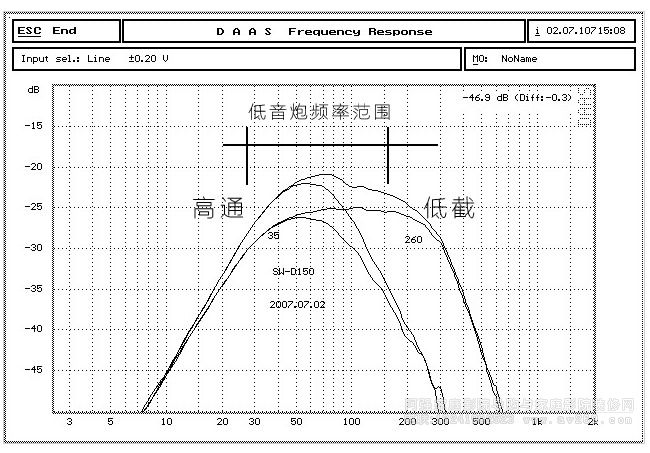

何為拐點？所謂拐點就是轉折點。低音炮的拐點，實際上就是低音炮工作頻率范圍的低切點，大家都知道低音炮輸入端有一個頻率高通濾波電路和一個低截電路，在這個范圍之內 的頻率就是低音炮的工作頻率范圍，一般是30Hz-200Hz。高通頻率是低音炮設計時設計師根據低音炮的喇叭、箱體等物理屬性設置固定的最低頻率點，是 不能調整的。我們一般對低音炮頻率范圍（俗稱拐點）的調整主要是調整頻率低截這邊的那個點，低截點的頻率調得高些，低音炮的工作頻率就會被展寬一些，進入 低音炮的中頻成分就會多一些，聲音表現會“響”一些，但中頻多了會讓低音炮的聲音變得偏軟、渾濁、模糊、沒有質感、缺乏力度......而低截的頻率調得 過低，又會導致低音炮和主音箱中低頻的銜接不自然，低頻少，聲音的硬梆梆的，感覺低音沉不下去，低音炮整體音效就出不來，缺乏震撼的感覺！具體到我們的 SUB-12TD ,一般頻率拐點設置為60-90Hz左右比較合適。實際上您可以選播一些低頻比較多的碟子，比如美國的《老鷹樂隊》之“加州旅店”的低頻，您可以將頻率拐 點先調整到60-90Hz左右，然后反復播放這段音樂，在慢慢微調頻率拐點，直到你認為聽起來最自然，低頻的質感、力度等最滿意，這就是你要找的頻率拐 點。還有，調節這個FREQUENCY旋鈕主要要看低音炮低頻與主音箱低頻的相容性銜接。如果選擇不當，就會使低音炮的低音和主音箱的低音產生不和諧的分 離聲，這一點應該引起大家注意。
接下來的第二排左邊的紐子開關為低音炮的EQ（均衡）調節開關：
當EQ調節開關處于NO的位置，可以對頻率的某段進行人為的提升以加強這段頻率的響度，該低音炮的EQ開時，可以人為提升50赫茲頻率點約6dB，以特別加強低頻效果。當EQ處于關閉時不會增加。
第二排右側的旋鈕為相位調節PHESE：低音炮低頻信號輸出的相位必須和主音箱的低頻輸出信號相位是一致的，才能相互疊加以和諧的加強聲場內的整體低頻的強 度和力度，如果兩者的相位不一致，該低頻信號會在某段頻率上相互沖突致使低頻信號劣變，反而得不償失，所以這個旋鈕對于低頻的純正和自然起著重要的影響， 需要仔細的調節：其方法是：反復旋轉相位0--180度，在正常聽音位置仔細聆聽，比較旋鈕在0 還是180 的位置低頻表現得更結實有力，而且較明顯增強，此時就將開關置于低頻更好些的位置即可。但有時兩種狀態下低頻聽感幾乎沒有區別，這主要是低音炮的擺位還沒 有調整好，改變低音炮在房間的擺位再調整，實在聽不出來，那就將開關置于 的位置；當然，如果您更換了主音箱、較多地改變了主音箱或超低音音箱的位置，就需要重新進行相位調節，這一點很重要。
第三排是兩個輸入低音信號的接口，左邊為專業級別的平衡輸入端，右邊為普通的蓮花端子輸入口，對應于AV功放的低音炮輸出端子連接即可。
在下面是電源指示燈，當?shù)鸵襞谔幱谕姶龣C(jī)狀態是為紅色，進入工作狀態后指示燈轉為藍色，如果10分鐘沒有信號，低音炮將又會自動轉換為待機狀態，紅燈亮起。
二．低音炮有四種典型的接線方法：第一種：如果你所選擇的功放沒有內置解碼器，也就是說你必須依賴于DVD機的解碼器解碼輸出超低頻信號，那你就可以將此超低頻信號從DVD機的超低頻輸出端直接輸入 到低音炮的SUB輸入端ㄧ可以了。這種接法依賴于DVD的“杜比/DTS”解碼器，因此只有當音源本身錄制有超低頻信號并輸出時，低音炮才會有聲音發 出；播放CD碟是不會有聲音輸出的。
第二種：如果你所選擇的功放內置有解碼器，此時您的DVD機輸出是利用光纖輸入到功放，并依賴于功放內置的“杜比數字/DTS”解碼器輸出超低頻信號的，此時你就可 以用一對音頻信號線將功放背后的超重低頻信號（紅端和白端）與低音炮的線路輸入LINE IN L\R（紅端和白端）相對應地連接起來就OK。這種接法同樣依賴于功放機內的“杜比數字/DTS”解碼器，因此只有當音源本身錄制有超低頻信號 并輸出時低音炮才會有聲音發出，播放CD碟也是不會有低音輸出的。也許有朋友的功放超低頻輸出只有一個蓮花端子輸出，那你就用一條信號線將其連接到低音炮 的線路輸入LINE IN 的紅端即可。
第三種：如果你想在播放CD碟時也能獲得超低音，那就請?jiān)贖I-FI功放輸入端的音頻信號L（紅）/ R（白）端子上并聯出一組信號分別接到低音炮的線路輸入LINE IN L\R（紅端和白端），相對應的連接起來就OK，這樣在放CD碟時，低音炮同樣會有強勁的低音出聲。

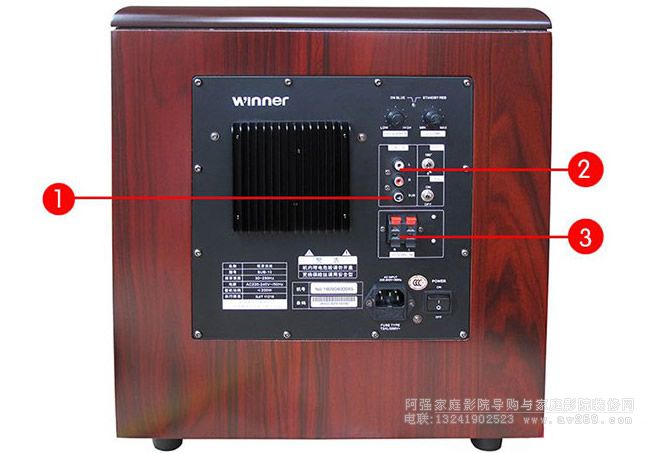

第四種：如果想讓低音炮不管是看電影（不管有無杜比/DTS解碼）還是放CD聽音樂，都可以發出超低音聲，那我建議你采用“高電平輸入”的方法：即用音箱線將超低音 音箱的高電平輸入端連接到功率放大器的左右聲道輸出端或者主音箱的輸入接線端。并請確定左聲道連接L端口，右聲道連接R端口，以及極性正確(+對+、- 對-)就OK!
三．低音炮調試要點介紹：
首先打開您的家庭影院系統，設置家庭影院系統為正確的工作模式，確保超低音音箱所連接的端口有信號輸出，再打開超低音音箱的電源開關，將相位切換開關放在“0”位置（出廠設置），把音量旋鈕和頻率調節旋鈕旋到約三分之一位置。
播放一張您喜歡的碟片，您應該能聽到超低音音箱播放的低音。
您也可以用DVD播放機、家庭影院放大器、前級放大器或環繞聲解碼器的測試功能來測試超低音音箱。這種功能將噪聲信號輸入家庭影院系統的每一個聲道的音箱，同時可以用這種功能來平衡和校準每個聲道音箱（包括超低音）的音量。
注意：超低音音箱只對它接收到的低音信號作出反應，而許多時候信號并不包含低音（如人物對白、小提琴演奏、安靜的場面等等）。
完成系統測試之后，通過進行以下各項工作來達到最佳聽音效果。在進行每一個步驟時，請仔細聆聽和比較聲音的變化（尤其是低音部分）。
播放一支低頻比較有力且節奏感較強的音樂或歌曲，進行以下步驟：

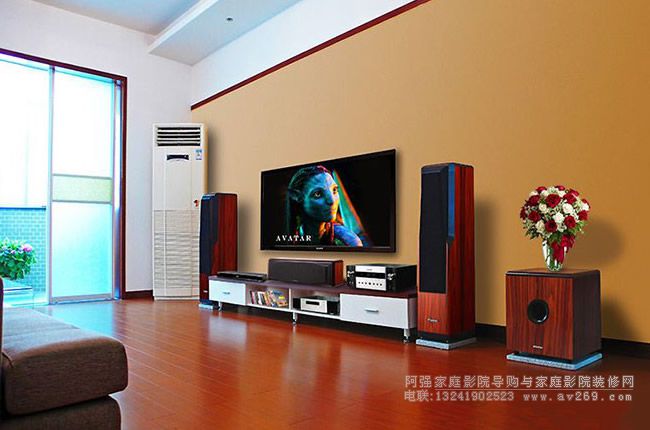

1. 位置調整：用較長的音箱線從高電平輸入端輸入信號，將超低音音箱放在正常聽音位置(如聽音的皇帝位上)，音量調到約三分之一大小，然后在房間內各處走動。如果在某處聽到的低音明顯較強，那么超低音音箱應該放在這個位置。通常這樣的地方不止一處，請選擇方便接線和使用的地方。歡迎光臨阿強家庭影院導購網！
2.音量調節：調節音量使超低音音箱的聲音和主音箱的聲音很好地融合在一起。超低音音箱是為彌補您現有家庭影院系統低音的不足而設計的，不是為了來壓制它們本身的表現。超低音音箱的聲音應該與整套系統輸出的聲音融為一體。
3.相位調節:
a.反復撥動相位切換開關，在正常聽音位置仔細聆聽,比較開關在0 還是180 的位置低頻表現得更結實有力，而且較明顯增強;
b.將開關置于低頻更好些的位置;
c.有時兩種狀態下低頻聽感幾乎沒有區別，那么將開關置于0 的位置;
d.如果您更換了主音箱、較多地改變了主音箱或超低音音箱的位置，就需要重新進行相位調節。
4. 頻率調節: 反復旋轉頻率范圍調節旋鈕，當整套系統的低音聽起來銜接平滑、渾然一體時，超低音音箱的頻率就調節好了。
5. 再次適當調節:
因?yàn)槌鸵粢粝涞奈恢�、聲音相位和頻率之間會有關系，調整其中一項時可能會影響另外兩項，所以需重復3、4兩個步驟。
完成以上所有步驟之后，您的整套家庭影院的效果就已經調整到最好了。
