JVC N1188投影機技術細處進一步深化的8K新旗艦

JVC N1188投影機技術細處進一步深化的8K新旗艦從嚴格意義上來說,如今已經進入到8K超高清的視頻技術發展階段。不管是在節目源、播放設備、傳輸線材還是顯示設備方面,我們都不難找到相應的8K解決方案。不過,在相對小眾的家庭影院領域,8K大屏顯示方案仍屬于極少數,特別是家庭影院投影機市場方面,則是JVC一枝獨秀的局面。來到24年中的這個時間點,JVC再一次更新了旗下的8K家庭影院投影機產品線,重磅推出了兩款旗艦機型DLA-N1188和DLA-N988,在技術細處對這兩款新機型進行深層次的升級,包括0.69英寸D-ILA三代顯示芯片、高效能BLU-Escent激光光源、8K/e-shiftX二代以及Frame Adapt HDR逐幀適應二代等先進技術,充分將8K HDR的畫面刻畫能力提升至另一個層次。那么接下來,就先來為各位深入剖析定位更高端的DLA-N1188在技術與功能上的優勢,以及畫面在色彩與高動態影像實際性能表現。

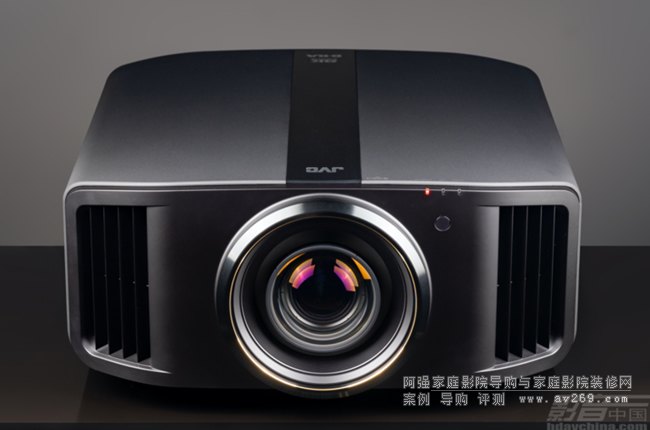

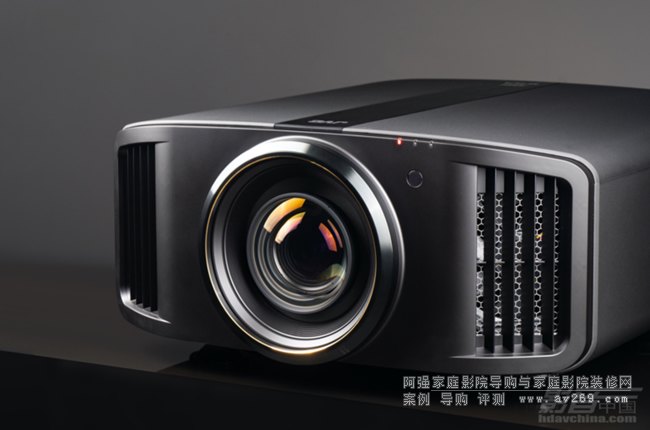

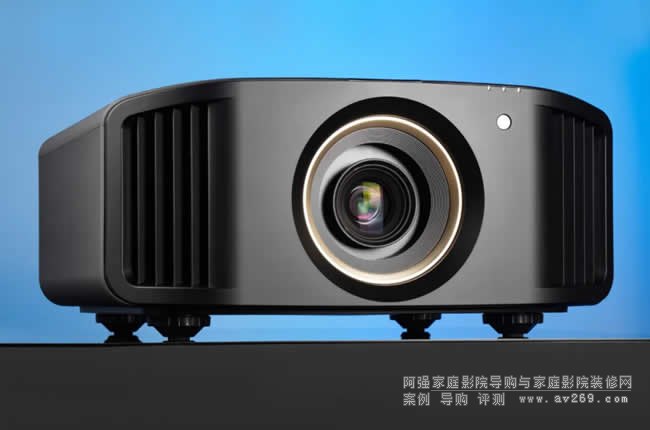

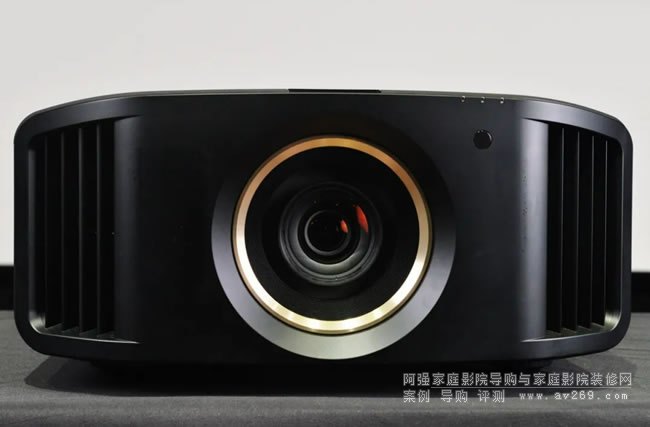

在整體工業設計方面,DLA-N1188延續了DLA-N118時尚不失專業的風格

搭載0.69英寸D-ILA三代顯示芯片,

實現更清晰的圖像和超高對比度

DLA-N1188在顯示技術上的一個重要突破,無疑是搭載第三代0.69英寸的D-ILA顯示芯片。一直以來,在家庭影院投影機的產品線上,JVC都在使用其自主研發的高精度反射型液晶顯示芯片,也就是影音愛好者非常熟悉的D-ILA (Direct drive Image Light Amplifier直接驅動影像光線放大器)顯示芯片,憑借著超過90%的像素開口率等技術優勢,深受全球各國玩家們青睞。在D-ILA顯示芯片的眾多技術優勢方面,垂直配向液晶技術屬于D-ILA技術的重要體現,能實現超高的芯片原生對比度。JVC此次為DLA-N1188所配備的第三代0.69英寸D-ILA芯片通過新制程的工藝技術,進一步改進了反射式液晶垂直配向一致性,增強畫面像素的平坦度,提升輸入電信號和輸出光信號的統一性,以達到更好的電光響應特性,讓8K畫面的精細度更高,原生對比度相比上一代提升到約1.5倍,達到驚人的150000:1。

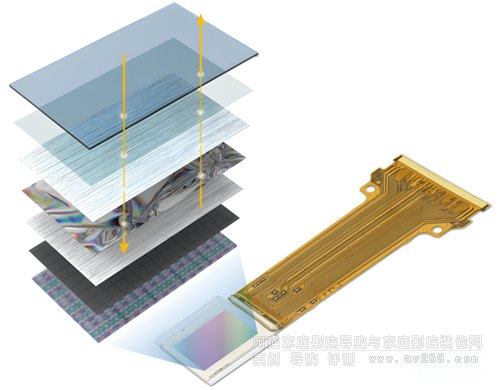

DLA-N1188在顯示芯片部分采用的是JVC自主研發超過25年的D-ILA高精度反射型液晶顯示芯片

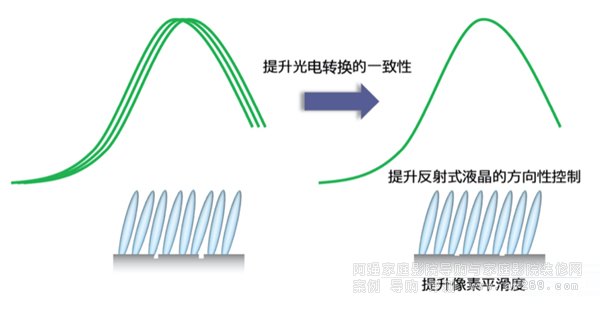

通過提升反射式液晶配向的方向一致性以獲得更高的芯片原生對比度

內置更高效BLU-Escent激光光源,

光輸出亮度獲得進一步提升

除了在顯示芯片方面升級換代之外,DLA-N1188另一個重要提升則是通過采用更高效的BLU-Escent固態激光光源,讓光輸出亮度提升到3300流明,相比上一代有了10%左右的提升,使得其面對200英寸這類超大畫面投射需求時更游刃有余,同時使用壽命約為20000小時。在光效方面,此次DLA-N1188所采用的BLU-Escent固態激光光源,與JVC第一代激光投影機相比,每瓦功率的有效亮度提高了1.9倍。

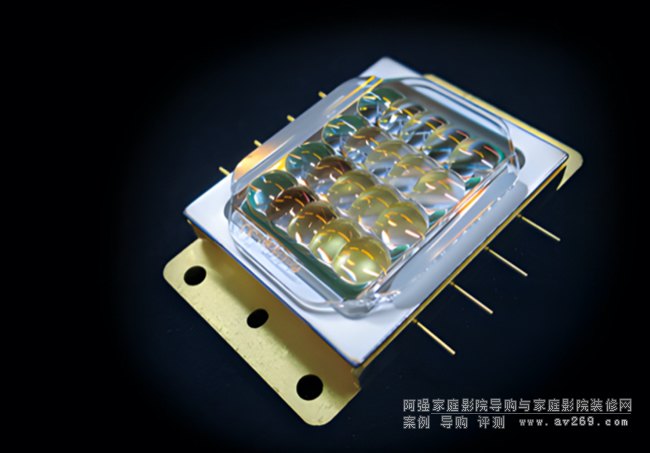

采用更高效的BLU-Escent固態激光光源

支持8K60p/4K120p輸入,

搭載8K/e-shiftX二代技術

從上一代的旗艦8K機型開始,JVC中高端8K家庭影院投影機已經能夠實現從信號輸入端,到畫面顯示端都能實現完全的8K化。具體而言,目前DLA-N1188可以通過機身背面的兩個48Gbps傳輸帶寬HDMI接口完整支持8K60p/4K120p高規格超高清視頻信號輸入,再通過JVC獨有的第二代8K/e-shiftX技術,以上、下、左、右4個方向0.5個像素偏移處理的方式,讓0.69英寸原生4K D-ILA芯片(4096x2160)最終呈現出8192x4320超高清顯示分辨率。

考慮到影音愛好者手頭上眾多全高清藍光和4K藍光電影資源,DLA-N1188搭載了新一代超級分辨率處理技術,可以將4K/2K分辨率的內容提升至8K分辨率。與此同時,考慮到這類數字圖像升頻技術往往容易會(huì )出現畫面物體邊緣過銳鑲邊、顆粒感增多的問題,新一代超級分辨率處理技術使用對角線偏移的方式,以更高的精度來分析原來的4K/2K圖像,實現更加精確的8K升頻處理,減少生成不必要的偽像,力求讓升頻后的影像得到精確的細節與色彩還原。

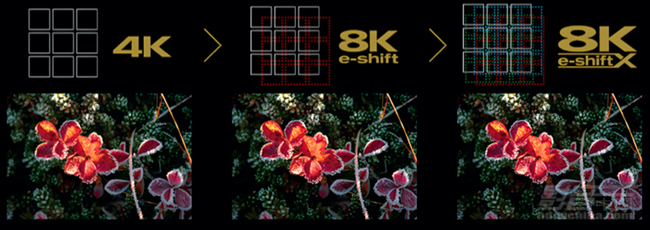

處理精度更高第二代8K/e-shiftX技術

加入DML元數據和Deep Black深黑功能,

Frame Adapt HDR逐幀適應HDR二代

一如既往,JVC家庭影院系列投影機在HDR影像處理方面擁有極為出眾的性能表現,尤其是在動態HDR處理方面更可謂異常強大,除了支持HDR10+動態HDR技術格式之外,更是內置第二代Frame Adapt HDR逐幀適應HDR處理技術,使用先進算法即時分析靜態HDR10影像內容每一幀或每一場景的實際亮度數值,并實時將投影的動態范圍調整到視頻內容的最佳范圍?梢哉f(shuō),Frame Adapt HDR逐幀適應HDR處理技術是根據HDR10原有的靜態亮度元數據,依靠投影機自身強大的動態映射算法,實現類似于HDR10+與Dolby Vision(杜比視界)這類動態HDR技術格式的效果。

而今年JVC為DLA-N1188在動態HDR處理方面的提升之處在于,對HDR10節目源中的靜態元數的分析除了MaxFALL最高幀平均亮度與MaxCLL最高內容亮度之外,還額外增加了DML(Max Display Mastering Luminance)現場制作監視器端的最高顯示制作亮度元數據,以實現了更加準確的高光滾落處理,讓HDR影像在獲得充足的高光能量的同時,也能保有過渡細膩的層次細節。阿強家庭影院

為什么要增加DML元數據的分析,主要原因是MaxFALL和MaxCLL元數據代表的是在HDR10內容制作過程中,制作人想要賦予電影場景理想的最高亮度水平,而這并不代表著該亮度水平等同于制作監視器本身的最高亮度。換句話來說,部分4K藍光電影在制作過程中往往會(huì )采取遠高于制作監視器的亮度,例如說《瘋狂的麥克斯:狂暴之路》這部電影MaxCLL亮度達到了驚人的9919nit,但實際上DML亮度才只有4000nit。如果投影機直接按照如此高的MaxCLL進行動態映射處理,往往會(huì )壓縮影片中大部分相對較低的亮度信息在較暗的動態范圍內,使得影片在畫面亮度較低的投影顯示端會(huì )顯得特別暗沉,無法體現出高動態范圍影像的優勢。在這個時候引入DML最大亮度元數據就能有效地解決這一問題,讓影片本身動態范圍回到近似于制作監視器的HDR畫面表現,還原影片制作者想要表達的意圖,也能在投影顯示端獲得更精準的動態映射處理。

瘋狂的麥克斯:狂暴之路》這部電影MaxCLL亮度達到了驚人的9919nit,但實際上DML亮度才只有4000nit

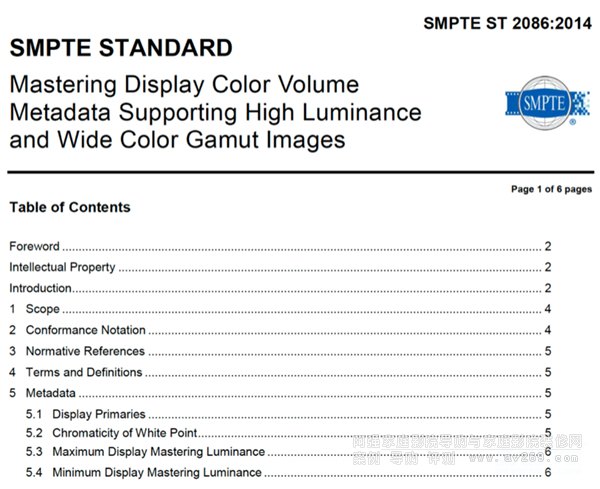

在SMPTE ST 2086:2014標準中指出DML(Maximum Display Mastering Luminance)最高顯示制作亮度屬于高亮度與廣色域內容制作的其中一個關鍵元數據

實際上DML亮度也屬于HDR內容制作之中必須包含的元數據,根據SMPTE電影與電視工程師協會(huì )ST 2086:2014“Mastering Display Color Volume Metadata Supporting High Luminance and Wide Color Gamut Images”關于高亮度和廣色域影像制作方面的制作監視器色彩空間元數據標準定義中,就特別指出DML(Maximum Display Mastering Luminance)最高顯示制作亮度屬于內容制作的其中一個關鍵元數據。

此外,今年DLA-N1188在動態HDR處理方面的優化并不只是停留在峰值亮度方面,還包括HDR影像的最低亮度控制。JVC通過分析大量HDR10電影,發現絕大部分電影在2%或以下亮度范圍內,畫面幾乎沒有任何細節,但由于人眼對暗部亮度非常敏感,此時若以相對較高的色調映射曲線進行處理,反而會(huì )使得黑色不深沉的問題。這也是為何在前面所提到的ST 2086:2014標準之中DML元數據除了Maximum Display Mastering Luminance最高顯示制作亮度元數據之外,還包括Minimum Display Mastering Luminance最低顯示制作亮度元數據的原因。在HDR內容創(chuàng )作過程中,制作者往往會(huì )控制畫面中的亮度細節在一定的亮度水平之上。為此,DLA-N1188加入了深黑功能(Deep Black)功能,開啟后會(huì )將HDR10內容中最低2%或以下的亮度信息削減,以進一步增強畫面的黑位下潛,使得暗部并不會(huì )顯得發灰。

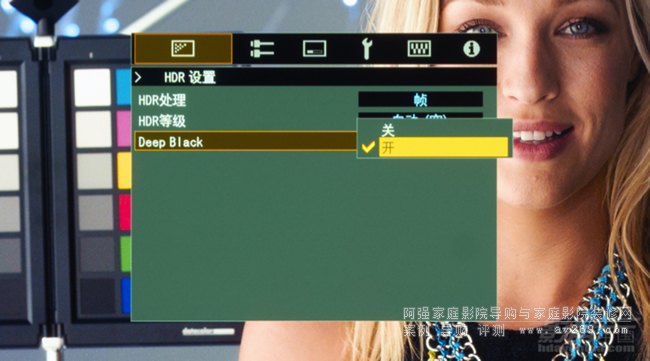

深黑功能(Deep Black)功能讓DLA-N1188黑位的表現再進一步

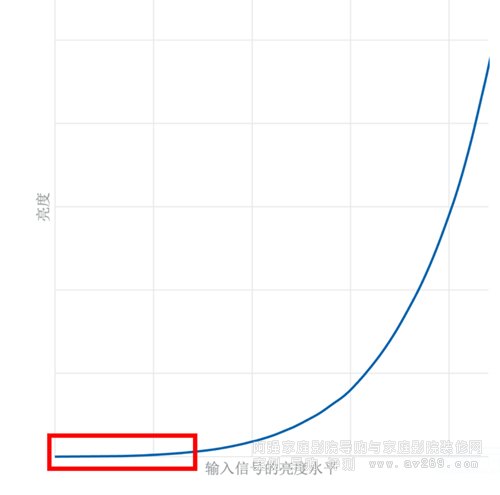

深黑功能(Deep Black)功能是通過控制2%或以下的輸入信號亮度曲線來達到更沉實的黑位

改進激光動態控制算法,

實現更大的動態范圍

今年,JVC賦予DLA-N1188新的激光動態控制模式,包括高、低與平衡三檔。與以往相比,新的激光動態控制算法能夠更加精確地配合DLA-N1188所采用新的動態HDR處理技術,以及更出色的光輸出亮度與原生對比度性能,同時也可以最大程度降低光源亮度動態控制容易出現的亮度“呼吸”變化問題所帶來的影響。其中,新增的平衡模式,可以根據整個屏幕的亮度,適當調整明暗場景,以再現符合人眼亮度感知變化的影像,適合用于大部分的電影場景。

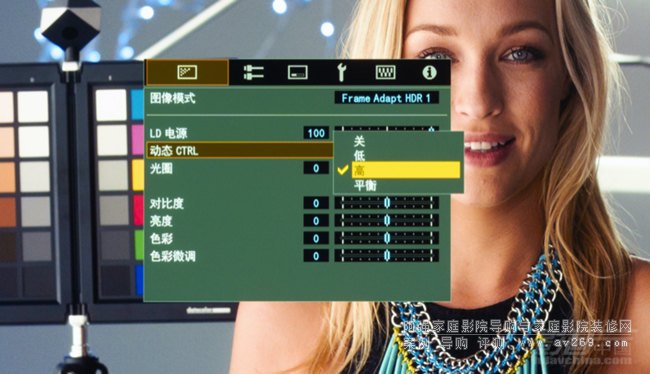

激光動態控制模式共有三檔,包括低、高與平衡,一般情況下可以選擇平衡模式

100mm口徑的全玻璃超高解析力光學鏡頭組,

提供更銳利8K超高清影像細節

越高的畫面分辨率對于光學鏡頭素質的要求就越高。DLA-N1188所采用的光學鏡頭屬于100mm超大口徑的全玻璃光學鏡頭組。在光學結構方面,這顆光學鏡頭為了獲得更高的光學解析力與抗色散性能,采用了18片16組光學鏡片結構,其中包括5片ED超低色散鏡片。值得一提,這5片ED鏡片有著不同的紅光、綠光和藍光的折射率,可以有效減少色差,消除影像邊緣輪廓紫邊問題,提升光線聚焦能力,讓畫面更加銳利,透明度更高。更大口徑的光學鏡頭,在安裝調試階段可以提供更大的鏡頭位置移動范圍,而DLA-N1188就可以實現垂直方向上下100%與水平方向左右43%畫面幅度的調整范圍,同時也能保持畫面中心和邊緣維持足夠的銳度。

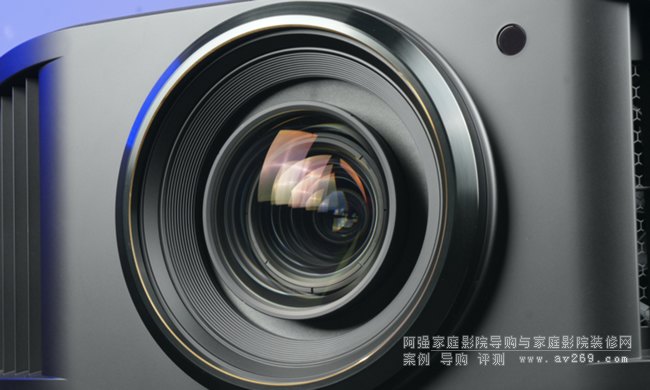

18片16組光學鏡片結構的100mm超大口徑的全玻璃光學鏡頭

配合寬色域濾鏡,

以及Clear Motion Drive 運動補償功能

DLA-N1188配備了寬色域濾鏡功能,開啟后既能實現DCI-P3色域100%覆蓋,真實還原基于DCI-P3色域制作的超高清藍光與網絡(luò )流媒體節目源本身的豐富色彩層次與高飽和度的鮮艷細節。同時針對高速動態影像,DLA-N1188則是擁有JVC CMD(Clear Motion Drive)運動補償功能,同時與以往相比,這一代CMD運動補償功能改進了交叉物體周?chē)难a償精度算法,使得動態補償后的影像清晰度更高。

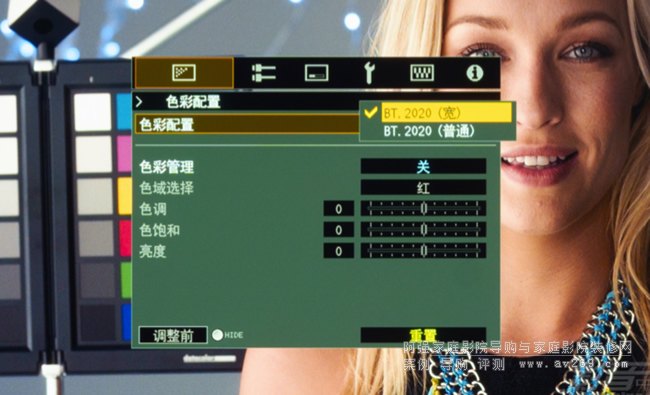

在色彩配置中,選擇BT.2020(寬)模式,就能開啟寬色域濾鏡功能

增加全新的鮮明模式,可將 SDR 內容以更豐富的色彩呈現

在圖像預設模式方面的變化是,DLA-N1188增加全新“鮮明”SDR圖像模式,主要的用途是讓SDR的內容能夠以更為明亮與鮮艷色彩的方式呈現出來。以往,JVC在家庭影院投影機系列主要的幾個圖像預設模式都是以色彩還原準確著稱,而這次加入的“鮮明”SDR圖像模式則是專門為了那些喜歡觀看日系各種動漫節目的年輕玩家而準備的,相對于其他圖像預設模式,能夠有效提升整個動畫的實際觀看感受。

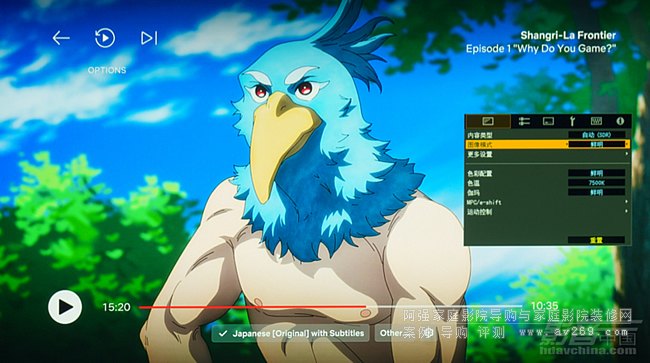

鮮明模式(上圖)通過更高的色溫與專門的伽瑪曲線以實現更為亮麗的畫面表現

分析機身硬件與遙控器設計其他特點

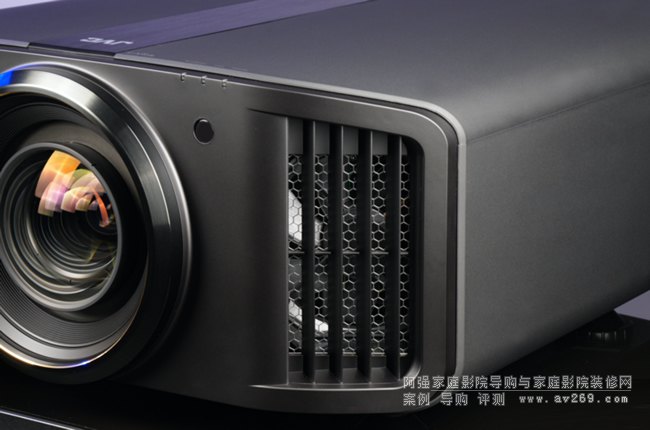

機身的散熱風道采取前后的方式,在安裝過程中必須要為投影機后方留出足夠的空間

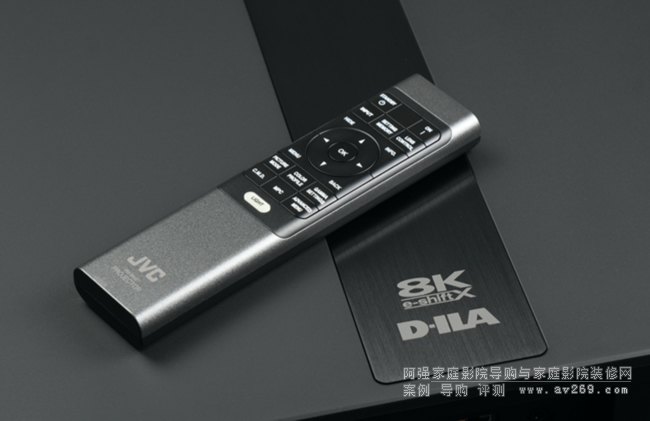

遙控器依然采取小巧易握的設計,帶有夜光功能

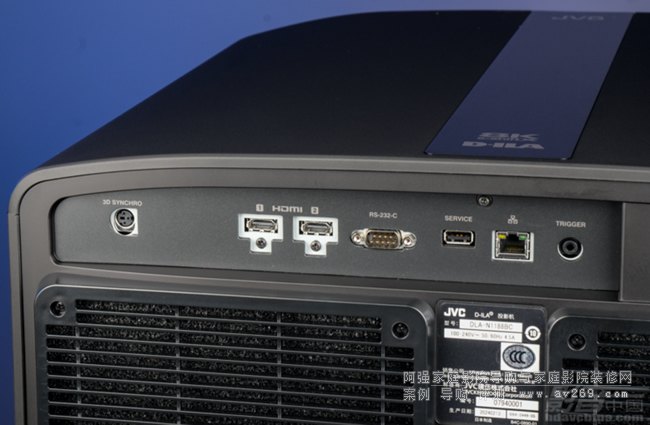

機身后方配備了兩組HDMI接口

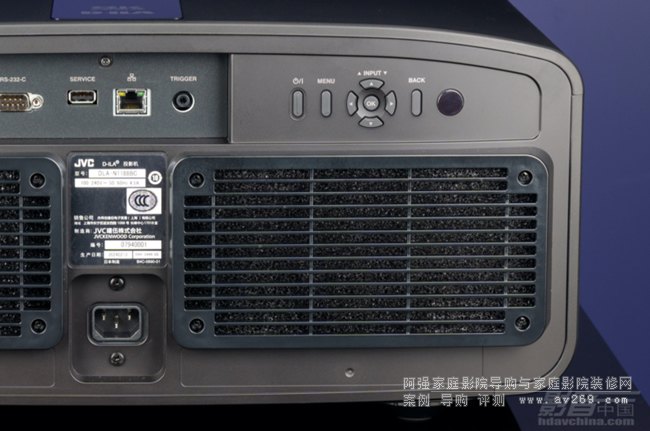

機身背面的進風孔帶有可更換的過濾棉

分析主要的圖像設置功能

在圖像設置菜單方面,DLA-N1188除了在SDR模式下增加了鮮明圖像預設模式,調整了激光動態光源控制功能,增加了Deep Black模式,以及在信息頁面顯示出HDR內容中的DML元數據之外,基本上沒有太大的變化。而在色彩調校部分,對于擁有ISF認證的DLA-N1188,當然也有著完善的灰階白平衡和色彩管理的設置選項,同時也為影音愛好者準備了相當好用的自動調校功能,但需要額外準備測試儀器,并外接電腦進行相對應的設置。阿強家庭影院

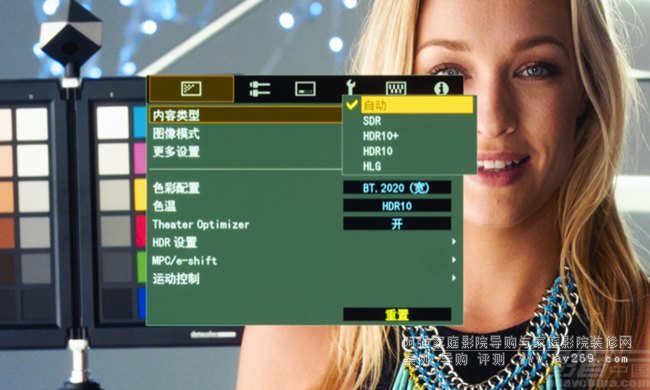

在內容類型選項中,可以看到DLA-N1188所支持的HDR技術格式包括HDR10+、HDR10與HLG

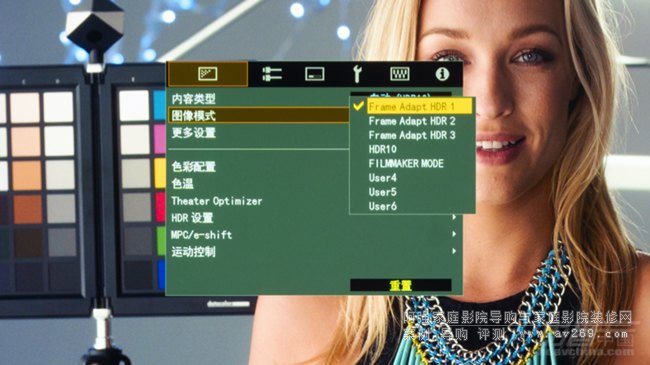

針對HDR10的節目源,共有3組Frame Adapt HDR逐幀適應HDR模式、1組HDR10模式、1組制片人模式以及3組用戶模式可選擇

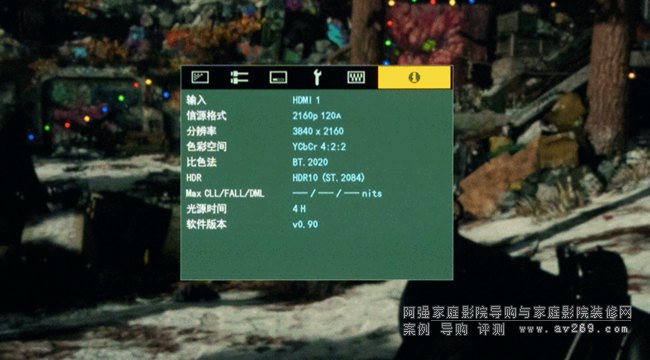

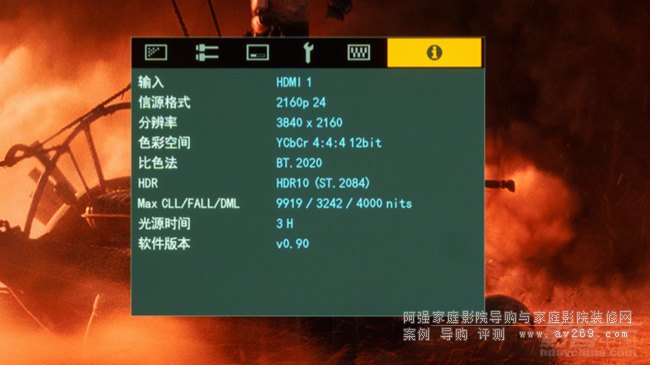

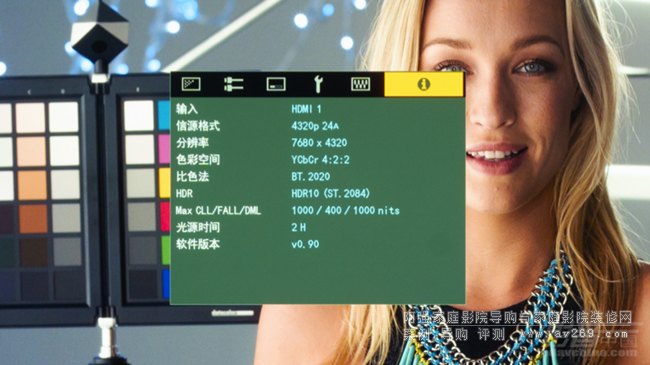

在HDR10元數據識別方面,除了MaxCLL、MaxFALL之外,今年重點新增了DML元數據

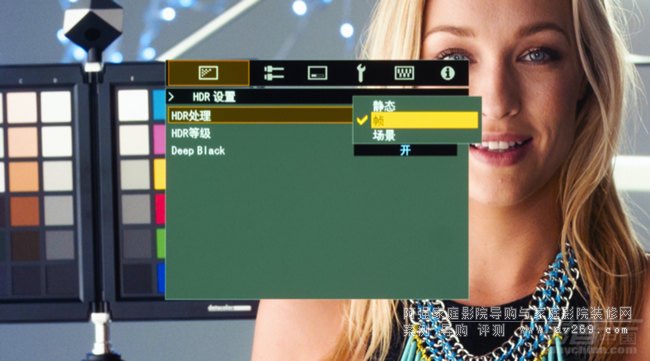

在Frame Adapt HDR逐幀適應HDR模式下,HDR處理等級包括靜態、幀和場景三種

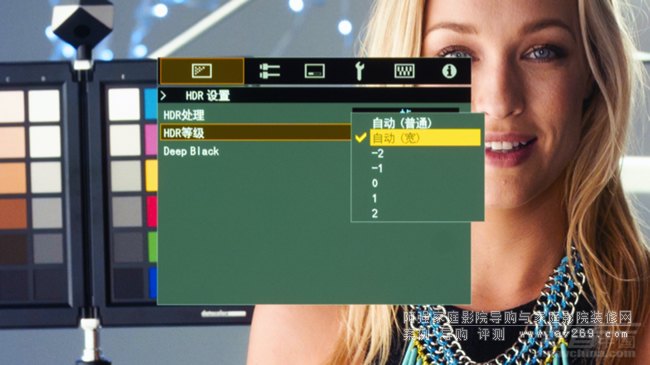

HDR等級方面,則是擁有普通和寬兩個自動檔

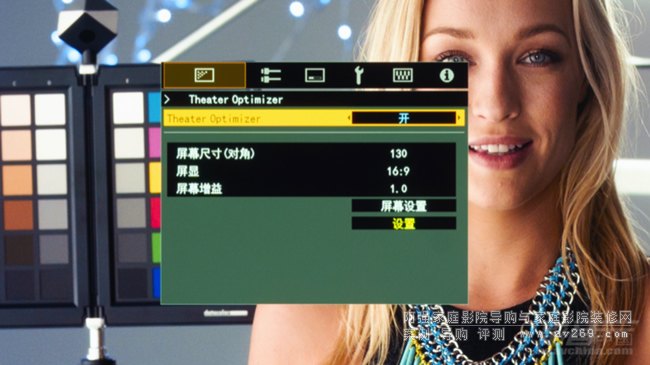

進入到Theater Optimizer設置屏幕尺寸、寬高比與增益,可以獲得更加精確的動態映射數據

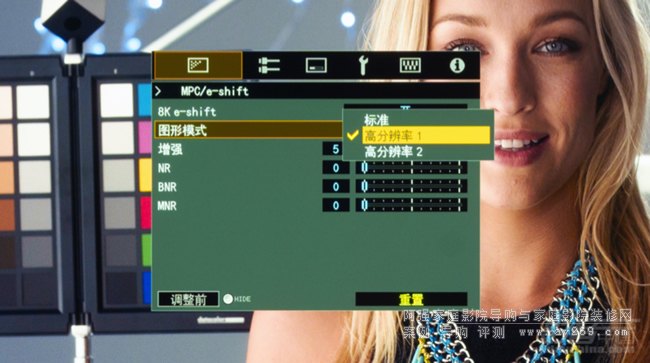

8K e-shift等級共有三種,分別是標準、高分辨率1、高分辨率2,其中標準銳化處理程度最高

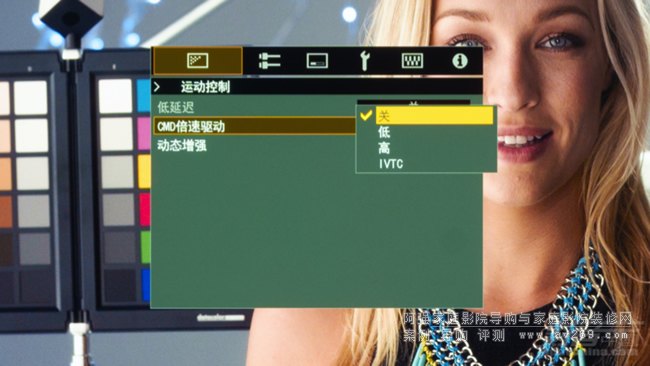

CMD倍速驅動共有低、高和IVTC三檔,其中IVTC檔位適用于電視和部分電影等60i/60p視頻影像映射數據

分析HDR10圖像模式的色彩、亮度與光譜能量分布特性

在客觀畫面測試的環節,主要觀察HDR10在不同色彩配置預設模式下的色彩表現差異性,并加入專門的光譜能量分析,探索DLA-N1188所采用的新一代BLU-Escent激光光源的技術特點。測試環節,我們采用的是Portrait Displays Calman 2023專業色彩測量軟件、4K HDR視頻信號發生器以及分光型色度計,搭配OS 150英寸2.02增益BU301玻珠幕,現場采取關燈加上一定程度的遮光處理,以最大限度確保測試結果的準確性。對于影音愛好者非常關注的HDR10兩種預設色彩配置模式的色彩還原表現,從實際測量的結果而言,DLA-N1188的表現可謂相當突出。首先在色域覆蓋方面,BT.2020(寬)預設模式測試結果接近于100% DCI-P3,而B(niǎo)T.2020(普通)預設模式則能達到90% DCI-P3左右。而在色準方面,兩種預設模式都相當優秀,其中BT.2020(寬)預設模式的平均誤差值dE2000僅為1.24,低于人眼可判別的誤差范圍,接近專業監視器的水準。在屏前亮度方面,BT.2020(普通)預設模式則是擁有超過70fL的驚人表現。再來觀察新一代BLU-Escent激光光源的技術特點,從光譜能量分布的測試結果,主要能夠還是集中在藍光,不過綠光和紅光方面也有相對較高的能量,且連貫性不錯,提升了紅色和綠色的飽和度,讓色域范圍達到廣色域等級。

HDR10兩種預設色彩配置BT.2020(寬)與BT.2020(普通)色域與色準測量結果分析

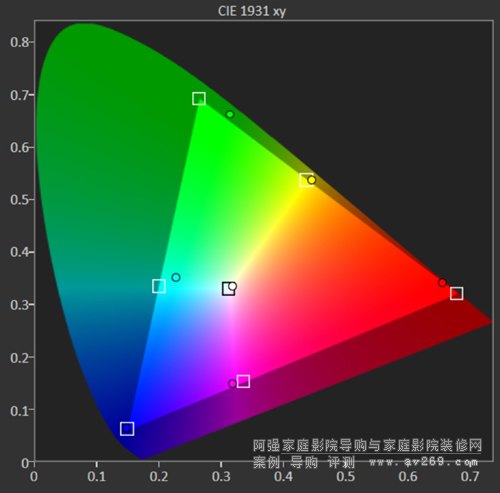

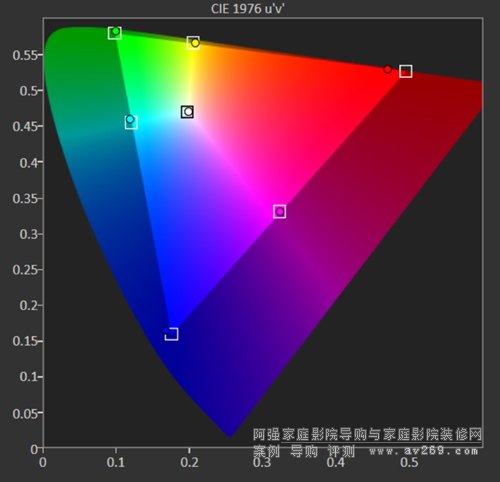

BT.2020(寬)預設色彩配置下,色域覆蓋范圍接近于100% DCI-P3

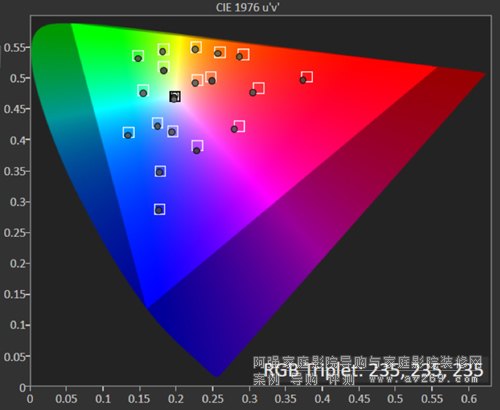

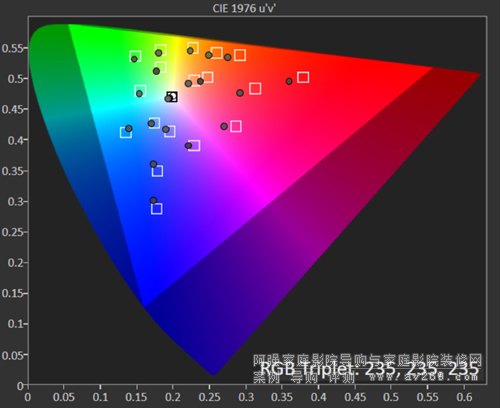

BT.2020(寬)預設色彩配置下,在ColorChecker色準測試中,平均誤差值dE2000僅為1.24,低于人眼可判別的誤差范圍,相當精準

BT.2020(普通)預設色彩配置下,色域覆蓋范圍接近于90% DCI-P3

BT.2020(普通)預設色彩配置下,在ColorChecker色準測試中,平均誤差值dE2000為2.15,稍遜于BT.2020(寬)配置模式

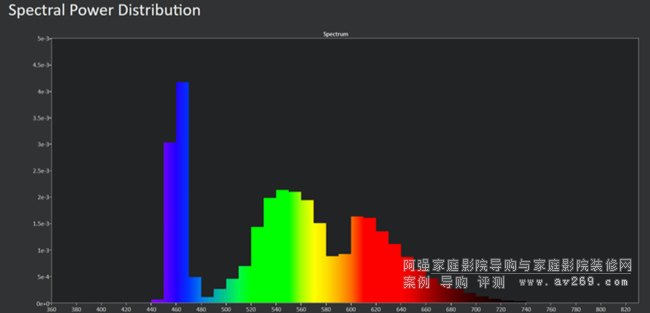

激光光源光譜能量分布測試

主要的光譜能量集中在460-470nm藍光波段,同時綠光和紅光波段呈現出不錯的連貫性

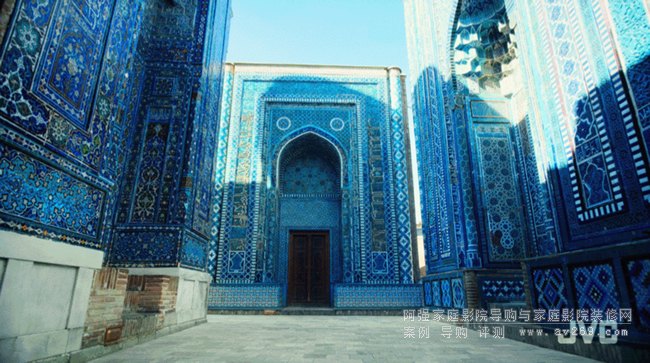

關于8K UHD HDR畫面實測屏攝

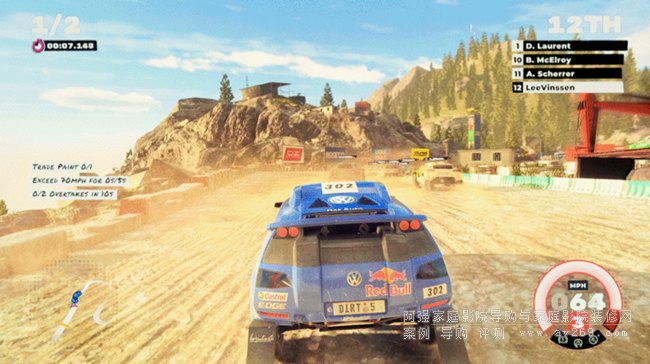

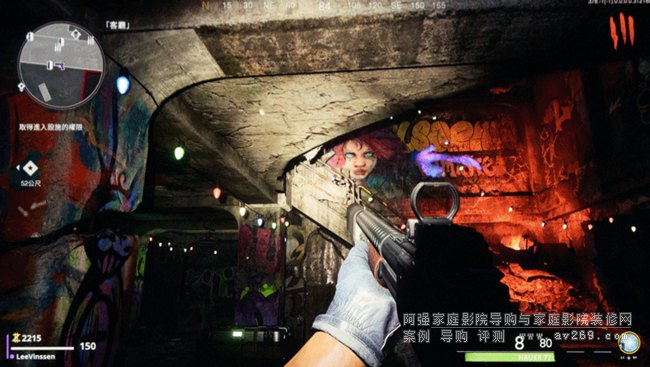

關于4K/120Hz游戲畫面實測屏攝

總結

最后,再來總結DLA-N1188整體的色彩風格。不管是HDR還是SDR,DLA-N1188在色彩風格上都是偏向于自然中性,同時也能有著相當飽滿細膩的色彩層次表達。在畫面銳度和清晰度方面,具備8K超高清顯示能力,并且采用了新一代D-ILA顯示芯片、超高解像力的大口徑全玻璃光學鏡頭的DLA-N1188絕對屬于目前高端家庭影院投影機方面的佼佼者。至于HDR動態處理方面的性能,以及實際所呈現出來的高光層次、暗部細節以及黑位下潛表現等都令人印象深刻,不愧為JVC當前家庭影院投影機領域的機王之作。當然,也期待下一代機型能夠在光輸出亮度和色域覆蓋范圍方面能夠進一步的提升。

基本技術參數

●8K60p/4K120p

●8K/e-shiftX二代

●0.69英寸D-ILA三代芯片

●100mm口徑全玻璃鏡頭組

●高效能BLU-Escent激光光源

●3300流明亮度

●原生對比度150000:1

●HDR(HDR10+/Frame Adapt HDR二代/HLG)

●Filmmaker Mode™電影制作人模式/鮮艷模式

●DCI-P3色域100%覆蓋

●運行噪聲24dB

●尺寸500x234x528mm

●重量25.3kg

●參考價格:28.8萬元
