當我們要選擇一款優秀的家庭影院投影機的時候，分辨率與色彩表現往往是考慮的重點。從分辨率的角度而言，如今家庭影院投影機早已邁入4K超高清的階段，不管是萬元以內入門級別，還是數萬元的中高端主流級別，都不難找到合適的4K機型，其中采用原生4K顯示芯片方案的機型尤其受到中高端玩家青睞，值得留意的是它們的物理分辨率無一例外都達到了4096×2160。而在近兩年的家庭影院投影機發展之中，各大品牌也越來越重視色彩還原，強調投影機色域拓展的重要性，色域范圍從以往的Rec.709色域擴展到如今的DCI-P3廣色域，只是想要真正達到DCI-P3的色域標準可不是一件容易的事情，除了要讓投影機的色域覆蓋整個DCI-P3色域，還需要確保投影機的色域之中各個色彩的準確性。若以專業色彩管理的角度來看，簡單來說就是要確保投影機色彩的線性表現，以確保不同色彩在低飽和度下的色準。N8是JVC今年在中高端家庭影院市場之中的重磅機型，除了采用JVC新一代原生4K的D-ILA顯示芯片之外，更具備了符合DCI-P3色準級別的色彩還原表現，稱得上是目前最具看點的高端投影力作，令不少影音發燒友垂涎三尺。
基本參數
投影系統：4K D-ILA
顯示芯片：0.69英寸原生4K D-ILA×3
畫面分辨率：4096×2160
光學鏡頭：4K規格全玻璃鏡片2倍電動變焦/對焦鏡頭(垂直±80%，水平±43%)
投射屏幕尺寸：60-200 英寸
光源：NSH 265W(燈泡壽命：燈泡處于低功耗模式時約4500小時)
動態對比度：800000:1
原生對比度：80000:1 DCI-P3
色域：支持視頻
輸入接口：HDMI×2
運行噪聲：24dB(當燈泡處于Low模式)
尺寸(寬×高×深)：500×234×495mm
重量：19.8kg
主要機身功能特征與遙控器分析

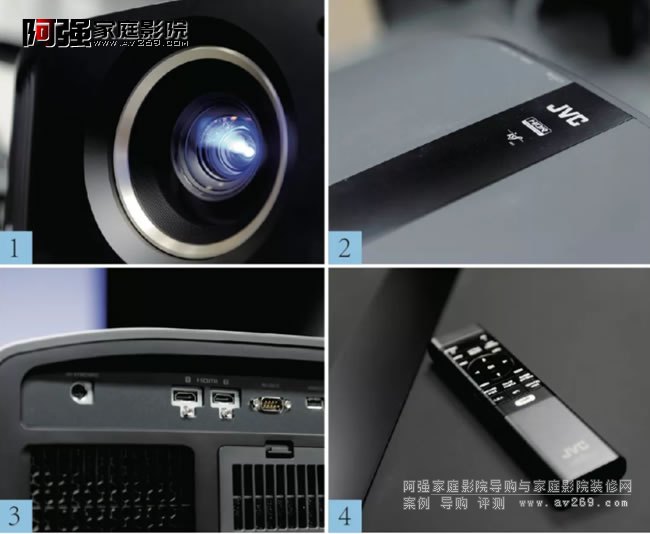

圖1：從外觀上來看，金環鑲邊的65mm直徑鏡頭無疑是全黑機身中的一個亮點，采用了4K規格17片15組的全玻璃鏡片組結構。
圖2：從機身上方的logo可以清晰地判斷出N8是一臺具備ISF認證的家庭影院投影機。
圖3：在機身背面可以發現兩個帶螺絲固定的HDMI接口，即使遇到接頭比較重的HDMI光纖線，也不會因?yàn)殚L(zhǎng)期連接而松落。
圖4：遙控器方面，與JVC今年其他幾臺原生4K的新機型一樣，整體尺寸小了，按鍵也改成了浮島式，同樣帶背光，方便全黑下操作。
主要畫面調校與影像處理功能分析

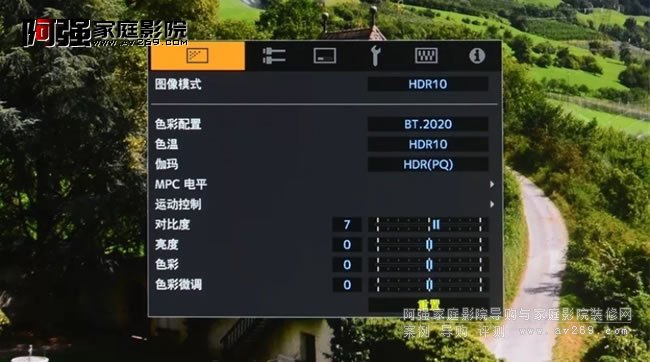

基本的圖像調校功能菜單與JVC以往家庭影院系列機型并沒有太大的區別，包括了對比度、亮度、色彩與色彩微調功能，如果想要對色彩、灰階、運動控制以及4K數字處理深入調校則需要進入相對應的子菜單。

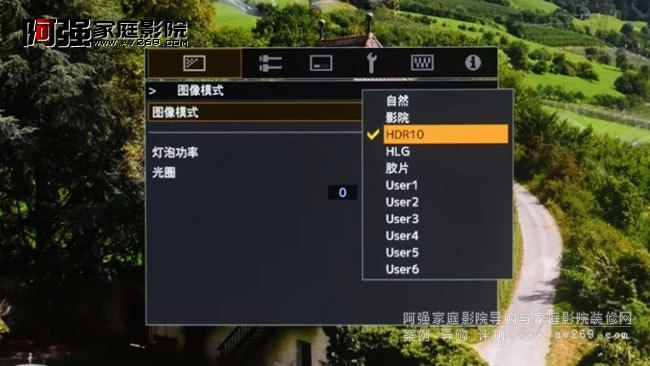

圖像預設模式方面，N8配備了自然、影院、HDR10、HLG以及膠片模式。

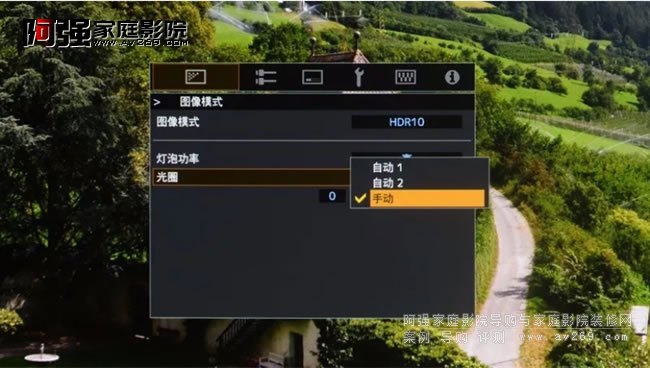

JVC家庭影院投影機眾人皆知的一大圖像特點就是黑位夠強，而N8也是如此，盡管在實際應用上我很少用到自動光圈功能，但在光圈菜單中還是能看到兩段自動光圈調整功能，用以增強動態影像方面的動態表現。

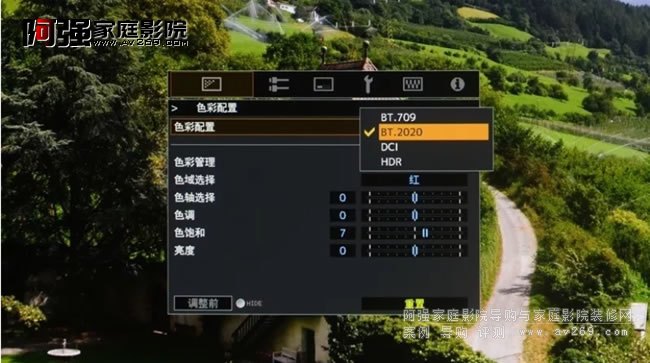

JVC N8在色彩配置方面為我們準備了4個不同的色彩配置，包括BT.709、BT.2020、DCI、HDR，我在進行4K HDR畫面調校時，發現選擇BT.2020色彩配置更能調校出接近于DCI-P3色域的色彩。

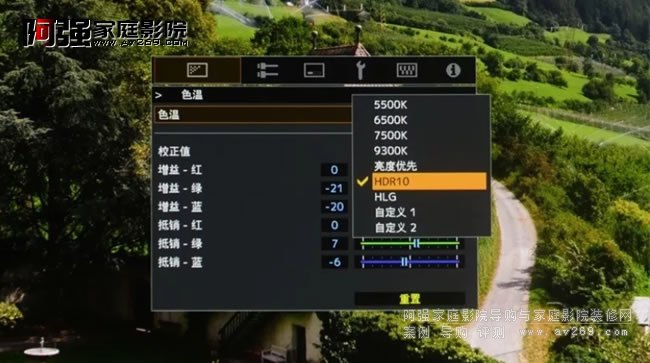

預設色溫方面，N8具有多個不同的參數，不過考慮到所搭配的投影幕與環境的差異，還需要透過機身所配備的兩段式灰階調校功能實現微調優化。

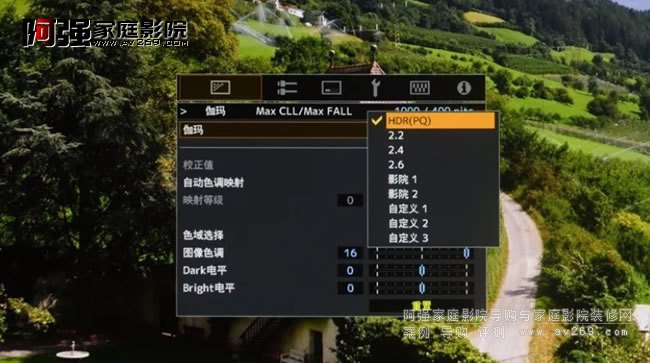

N8的伽瑪調校功能相當完善，除了有多個伽瑪預設值之外，還有圖像色調、Dark電平、Bright電平的微調設置，可讓用戶得到更平直的伽瑪曲線。

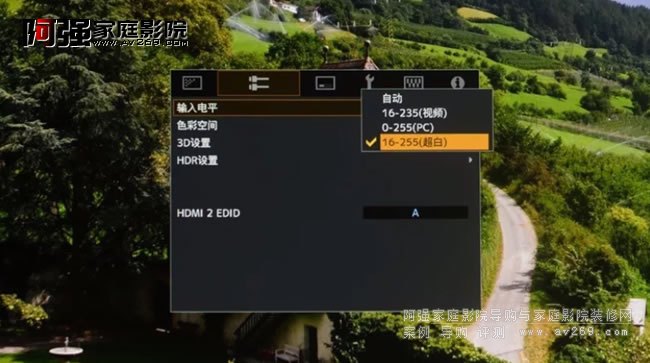

關于輸入電平方面的設置，可以讓用戶選擇16-235、0-255以及16-255，根據ISF方面的要求，選擇16-255更為合適。

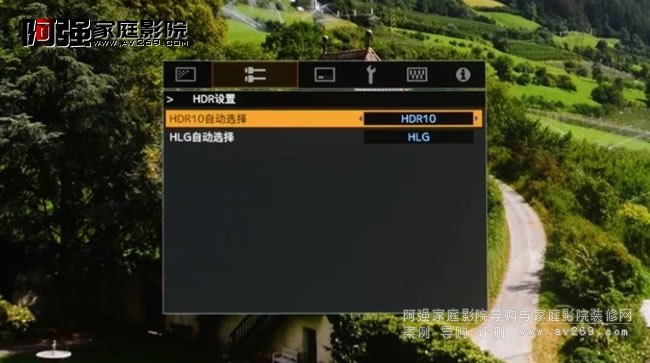

在HDR設置方面，為了方便用戶使用，分別提供了HDR10與HLG自動選擇的功能，可以縮短HDR信號的識別的等待時間。
專業不失時尚的外形風格，保留了熟悉的JVC設計味道
從外形來看，N8整體的設計風格充分延續了JVC一貫在家庭影院投影機方面沉穩但不失時尚的特點，全黑的啞光機身能夠避免表面的反射光線對于畫面色彩與細節所帶來的影響，而正面金色的鏡頭環則讓機身加入了前衛的元素在其中，能更好地融入現代家居裝潢里面。這里我們必須講講N8所使用的鏡頭，它采用了支持4K超高清分辨率的辨析力，屬于全玻璃結構的鏡頭組，已經能夠讓畫面中心和四角邊緣的銳度都維持在令人滿意的程度。不過我們?cè)谑褂苗R頭位移功能的時候，還是盡量讓投射光束集中在鏡頭中央的位置，這樣可以更好地表現出這顆鏡頭出眾的細節還原能力，盡量避免使用太大范圍的鏡頭位移調整方式。
十分矚目的0.69英寸4K D-ILA顯示芯片，不可忽視的DCI-P3級別的色彩還原能力
下面我們從機身外部的設計特點轉到機身內部的優勢。N8在機身內部最為引人注目的當然是0.69英寸的原生4K D - IL A顯示芯片，讓N8的畫面分辨率達到了DCI級別的4096×2160的水平。這里不得不提的是，盡管JVC并沒有在4K剛剛推出之時就引入其4K D-ILA顯示芯片技術，但實際上JVC在專業領域很早就具備這樣的技術，選擇在4K超高清顯示進入到相對成熟的階段才全面釋放出原生4K系列的機型可以說是一種相當沉穩的做法。如今N8所能呈現出來的畫面實力絕非只是4096x2160的超高清畫面而已，更具備了原生4K機型中罕見的卓越色彩表達能力。
提到色彩表達能力，今年中高端家庭影院投影機都在強調具備DCI-P3規格的廣色域還原能力，但主要的問題是究竟這些機型具備了多少程度的DCI-P3的色域還原準度。要實現廣色域的色彩還原能力，家庭影院投影機需要在多個方面進行突破，其中核心的部分包括了光源與內部的分色系統。JVC N8在光源部分并沒有采用類似HLD或激光熒光光源的新型固態光源，而是繼續沿用成熟的NSH 265W高壓汞燈，這有點讓我感到驚訝。不過，從我們實際測試與調校的結果來看，N8幾乎擁有接近100%的DCI-P3的色準，包括覆蓋范圍與線性，不得不說JVC對于燈泡光源的運用已經達到了登峰造極的境界。同時這種優異的色彩還原能力還與N8本身三片式顯示芯片的結構和出眾的紅綠藍三色分光系統有著密不可分的關系。因此，N8讓我對家庭影院投影機如何實現廣色域有了全新的認識，不能單單從光源的角度來看待，還需要充分考慮芯片結構、分光系統甚至了整體的光路結構，每一環都是如此重要。
透過專業視頻調校軟件與光學測量?jī)x器，分析HD與4K HDR狀態下的灰階與色彩表現

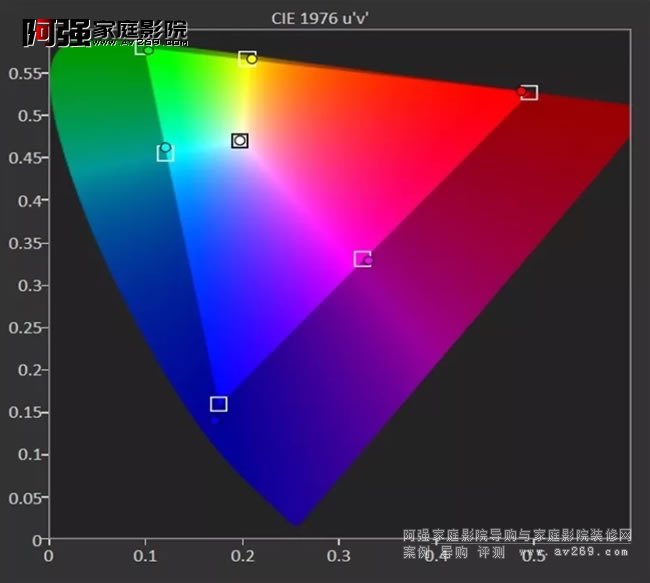

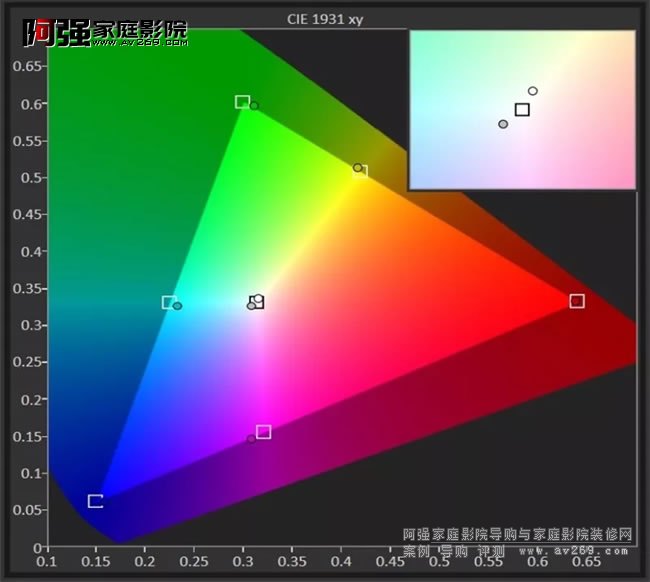

測試部分，我們分別針對HD與4K HDR兩個不同狀態進行了灰階與色彩的分析。首先是HD方面的表現，在影院預設模式下測量的色域范圍已經接近于BT.709標準，在綠色、青色、藍色與洋紅色部分有輕微的偏差。
HD狀態下，以影院模式為基礎進行調校，調校后，整個色域以及不同飽和度的色彩線性表現都十分不錯，投射130英寸的白幕，畫面亮度達到20fL左右。

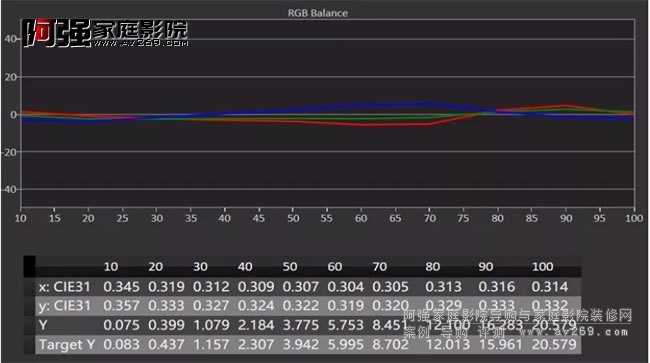

在HD狀態下的灰階白平衡過渡平穩，基本上都維持在D65的水平。

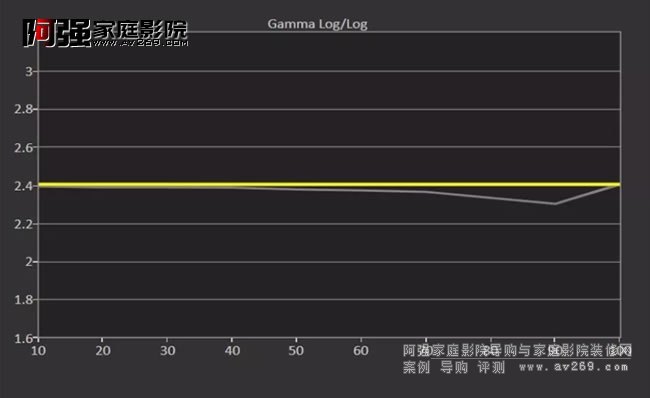

再觀察HD狀態下的伽瑪表現，接近于測量所設的BT.1886標準，只在90%高光部分出現了偏亮的現象。

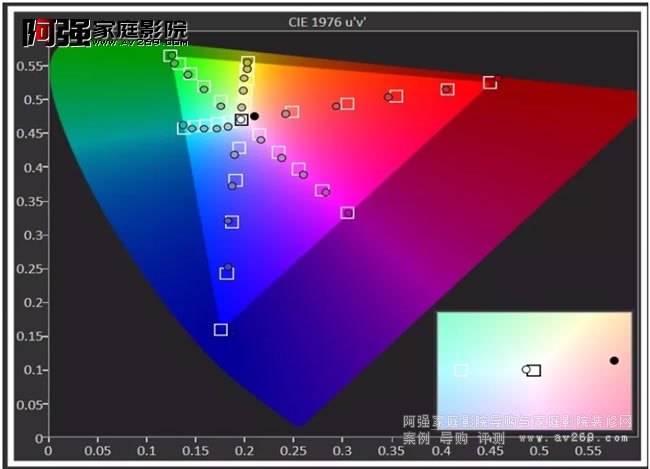

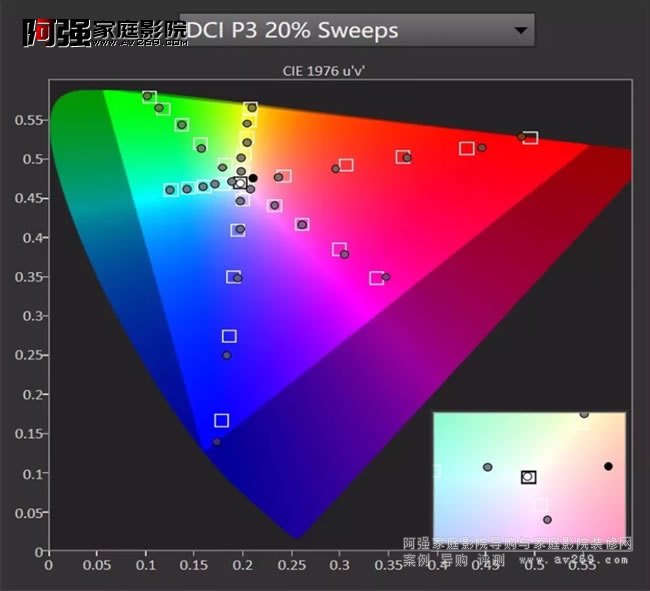

在4K HDR狀態下，我們以DCI-P3色域?yàn)闇y(cè)量與調校標準，可以清楚地看到N8的色域覆蓋范圍已經非常接近DCI-P3標準，更難能可貴的是，N8在不同飽和度下的色彩線性表現也令人滿意，此時畫面亮度較HD狀態要高，達到23fL。
N8的色域覆蓋范圍超過了99%的DCI-P3標準。

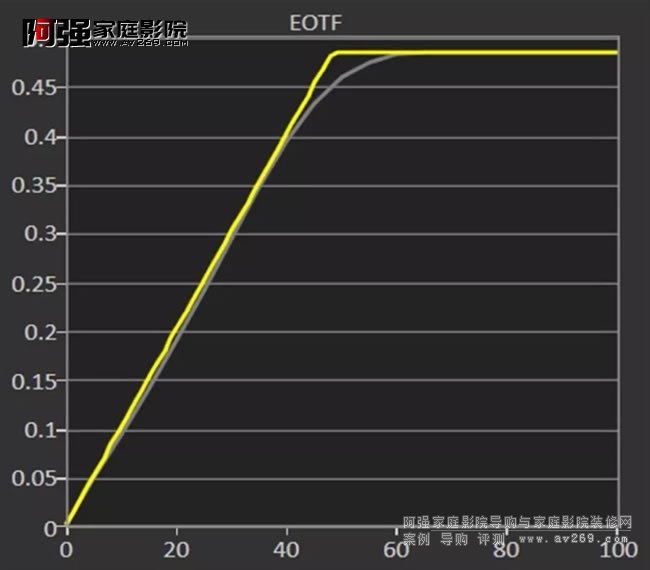

最后，我們?cè)賮?lái)看看4K HDR狀態下的EOTF灰階表現，整體曲線接近于ST.2084標準，高光部分從50%灰階開始滾落，到40%灰階部分貼近曲線，經調校后高光細節有一定程度損失。
UHD HDR10畫面實際動態與銳度微調
由于此次主要觀看的片源為采用UHD HDR10規格的UHD 4K超高清藍光片源，因此在畫面測試的環節，還特別采用《DVS UHD HDR10 Test Pattern Suite》測試軟件對畫面的動態范圍、膚色與銳度進行了微調，讓其在HDR高動態范圍的片源中能夠最大限度地釋放暗部與高光的細節，同時讓膚色與銳度達到最佳的狀態。
現階段最強的Gamma與EOTF的調校能力，包括自動與手動兩大部分
自從進入到HDR高動態范圍的年代后，越來越多的用戶開始知道動態范圍對于一款投影機的重要性了。衡量一款投影機的動態范圍性能的優異，一般來說就包括動態范圍的延展性以及動態范圍的變化標準性。從現今家庭影院投影機的綜合光輸出的能力來說，高光固然重要，但黑位的扎實程度同樣不能忽視，畢竟不少電影大片的細節都集中在低光的場景。N8在黑位方面就充分繼承了JVC D-ILA家庭影院投影機的優良傳統，能細膩地展現暗場景豐富的細節與動態。值得一提，N8更賦予了用戶相當細致的 Gamma與EOTF調校功能，既包括了適合一般用戶的自動優化功能，也具備了專業技術調校人員與燒友的手動微調功能，機身菜單所賦予用戶相當大的調整空間，完全可以滿足非HDR與HDR高動態范圍的畫面調校。

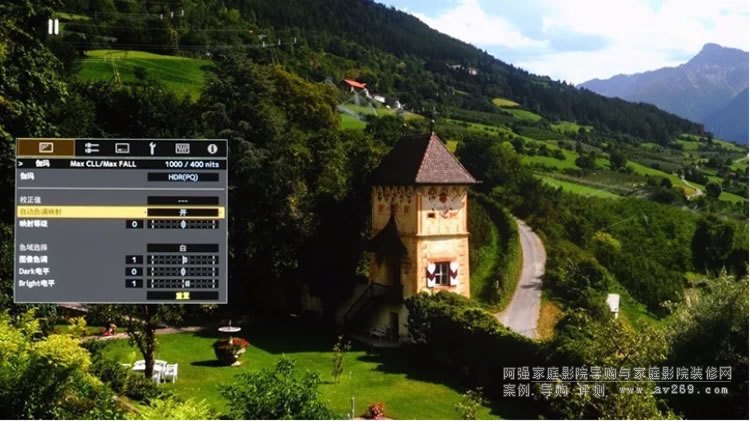

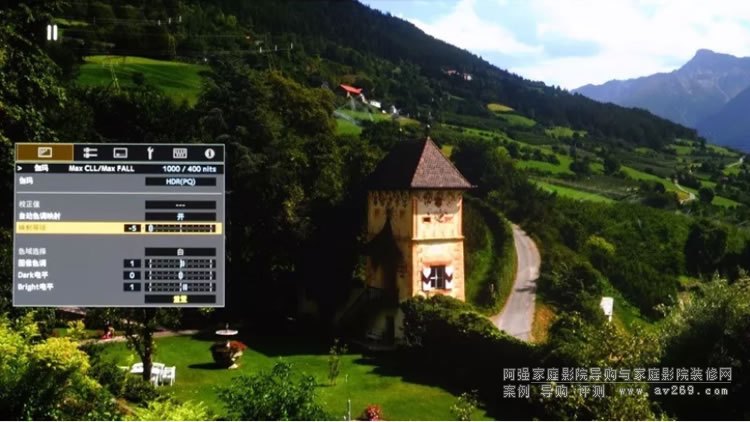

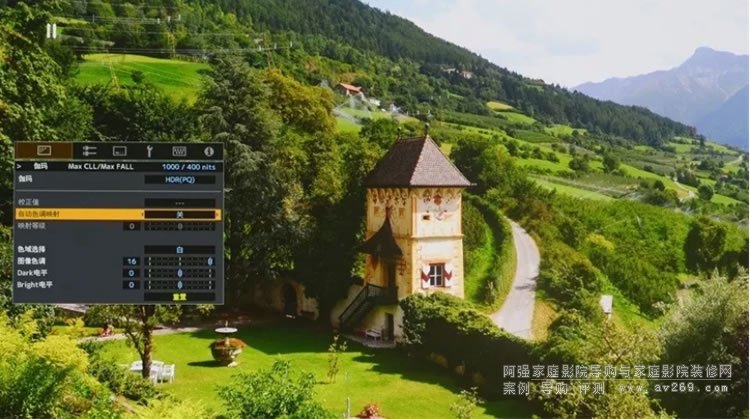

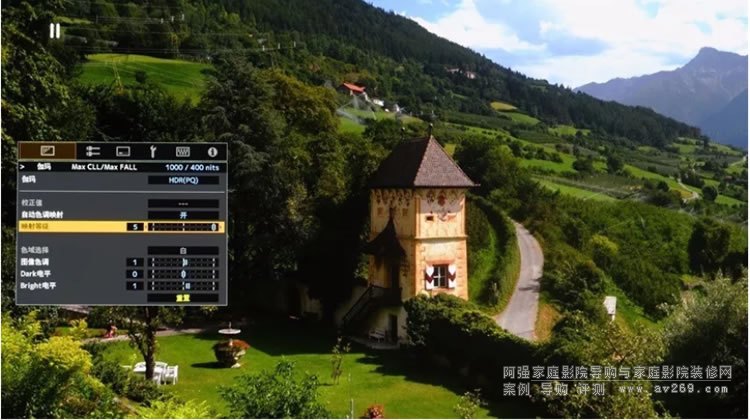

進入到伽瑪菜單，N8將會自動識別HDR高動態范圍影像的最高亮度與平均亮度，用戶可以很清晰地了解到你所觀看的4K HDR片源的制作數據。我們?cè)谡{(diào)校過程中一方面，我們可以關閉“自動色調映射”的功能，對EOTF曲線進行整體、暗部與高光的微調，另一方面，也可以開啟“自動色調映射”功能，從-5到+5共11段的色調映射自動調整功能，來讓你自己來把握亮度與細節之間的平衡，選擇一個合適的EOTF曲線。而從“自動色調映射”功能開啟后的實際效果來看，整體畫面風格還是偏向于盡量保留畫面的細節，亮度方面有所控制，如果你投射的是一個150英寸的超大屏幕，我更建議大家選擇手動調整的方式，以獲得更高的畫面高光能量。
UHD 4K超高清藍光現場實拍
總結
整體來說，N8毫無疑問是JVC在今年所帶給我們的驚喜之作，除了大家都非常關注的4K原生芯片外，其實N8最厲害的地方是在色彩還原準度方面，擁有著DCI-P3級別的色準，特別是在中低飽和度色彩的線性與準度稱得上是目前同級別機型之中的頂尖之作，甚至有越級挑戰十萬元以上頂級機型的能力。面對未來，當然我們還是希望JVC能夠推出采用新型固態光源的N8更新版本，同時在畫面能量感方面可以進一步提升，面對180英寸以上的超大畫面可以更加游刃有余。
