愛普生新旗艦投影機LS12000B搭載激光光源，不僅色彩階調層次更精準豐富、動態明暗對比大幅提升至250萬比1，并且其Pixel Shift技術更為精進，透過全新開發4K影像處理芯片所得到之投射畫面，其解析力已達到830萬（3，840×2，160）的" 真實4K」像素刻畫。
用全新開發Pixel Shift元件與4K圖像處理芯片達成更細膩的830萬像素真實4K描繪
EH-LS12000B是愛普生第一部「真實4K」家用旗艦投影機，但核心元件是RGB三片0.74吋Epson全新開發的Full HD TFT LCD液晶顯像板，再透過Pixel Shift組件達成「四倍密度」的830萬（3，840×2，160）像素「真實4K」分辨率顯示。 其實，Epson早在2018年年初就發表了旗下首款搭載自家研發「原生4K」顯像板的「真實4K」高階工程投影機EB-L12000Q ，其光輸出強度高達12，000流明，在日本不含鏡頭參考售價高達850萬日?qǐng)A。 所以，EH-LS12000B不使用「原生4K」顯像板的主要原因，在于Epson希望以低廉許多的價格讓更多消費者享受精細的「真實4K」畫面，并且還能有避免降低「開口率」以提高對比，甚至還能有比使用「原生4K」顯像板更細膩像素描繪的好處。
Epson EH-LS12000B于臺灣首次發表是在本月中旬于圓山大飯店所舉辦的「2021第42屆臺北國際音響暨藝術大展」 ，同時JVC的新旗艦8K投影機DLA-NZ9也在此次音響展精彩展示，相信不少參觀民眾都看過JVC展房?jī)?nèi)DLA-NZ9透過電腦播放投射8K60p影片至160吋銀幕的超精細大畫面。 無獨有偶地，JVC DLA-NZ9（與次旗艦DLA-NZ8）也是透過像素位移方式，讓配備「原生4K」顯示板的這兩部投影機能達成「真實8K」像素顯示的目標。

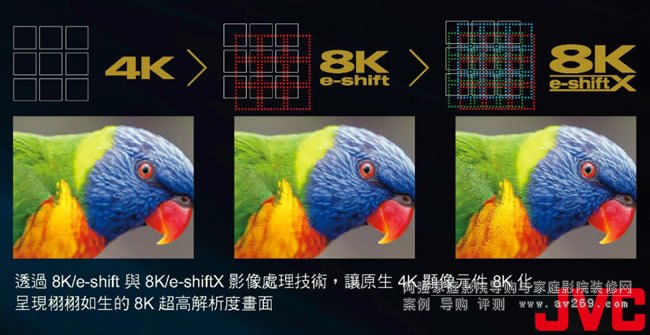

上圖所見是JVC臺灣總經銷「羽杰」所制作的產品目錄，先前JVC投影機透過僅在斜角兩方向位移的8K e-shift得到「接近真實8K」的分辨率，新進化的8K e-shiftX技術則是將掃描頻率倍增，在上下左右四個方向都做e-shift處理（這也是「X」的由來），如此一來就可得到「真實8K」的畫面解析。 Epson所使用的Pixel Shift專利技術當然與JVC不同，但透過Pixel Shift元件與4K影像芯片處理的概念是一致的，過去4K Enhancement就如同JVC的e-shift是兩方向運作，EH-LS12000B所運用之新技術則是與e-shiftX概念近似的處理頻率再倍增、四方向運作， 從而讓EH-LS12000B呈現830萬（3，840×2，160）像素的「真實4K」解析。

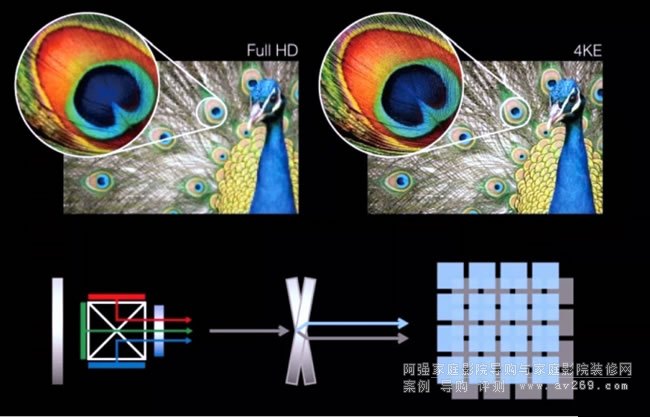

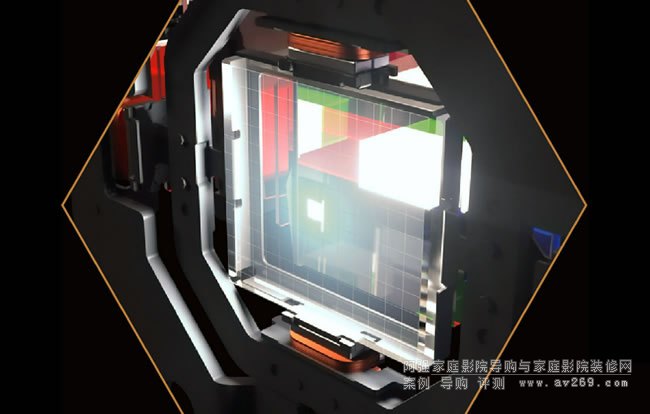

Epson的Pixel Shift元件位于RGB三色匯聚棱鏡與投射鏡頭之間，先前4K Enhancement是在斜對角方向做兩方向運作。
新旗艦投影機EH-LS12000B的Pixel Shift組件相較先前的4K Enhancement方式再進化，像素位移方向從兩方向再倍增為上下左右四個方向，達成將1，920×1，080像素以四倍密度的3，840×2，160像素精準呈現之目標。

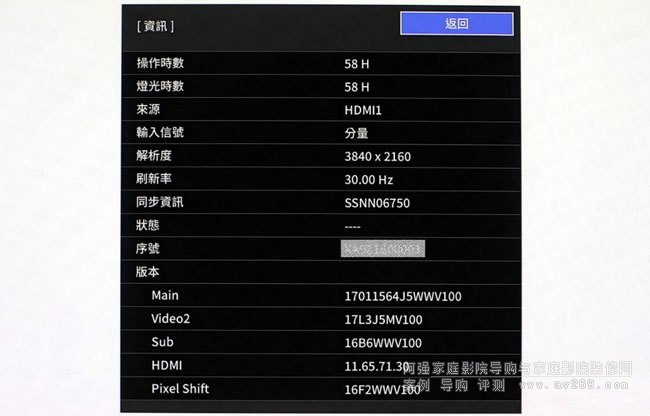

這是EH-LS12000B的「資訊」頁面，可以看到最下面的「（韌體）版本」竟有多達五個項目，并且最下方的「Pixel Shift」有其獨立的固件版本，這意味著日后Epson可能會對本機的Pixel Shift處理持續再優化。

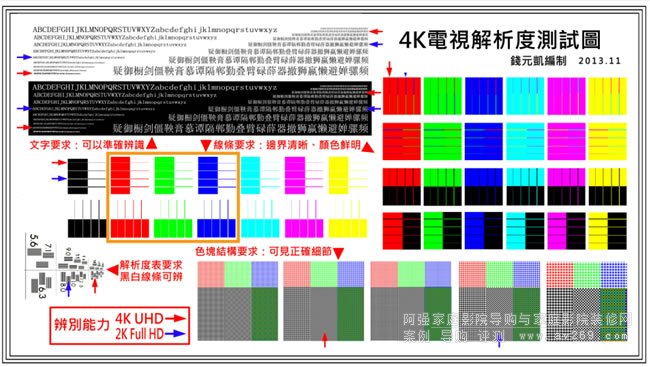

其實，此次圓山音響展的EH-LS12000B新旗艦投影機發表會，是由展前已經與本機相處近三個星期的我，負責展房現場展出的影像調校，以及對專業影音媒體與資深玩家做技術重點解說。 而面對眾多專家當然不能「口說無憑」，其中最重要的一點就是證明EH-LS12000B所投射出來的影像，是貨真價實有830萬像素顯現的「真實4K」畫面， 我準備了上面這張以3，840×2，160像素分辨率繪制的「4K電視分辨率測試圖」（原圖來自中國影音玩家，我僅將解說部分的簡體中文更改為繁體字），此圖內紅色箭頭標示處就是「真實4K」分辨率的考驗，如果沒有達到「真實4K」830萬像素就無法清晰顯示（各位也可下載上圖檢測府上的4K電視及投影機）。

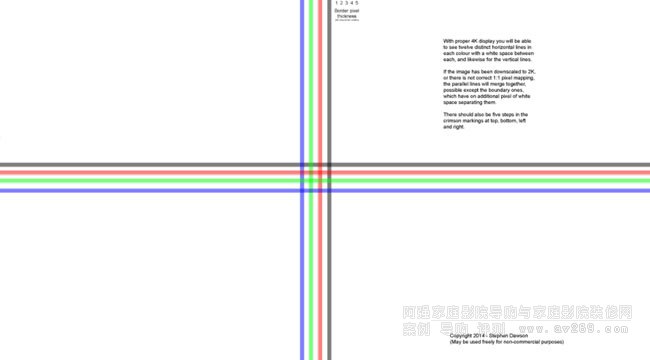

再來是另外一張3，840×2，160分辨率測試圖，可以看到黑紅綠藍四線縱橫交錯，但這是尺寸縮小后所看到的，如果您放大細究，就會發現每條黑紅綠藍橫線與縱線都個別由12條細線構成，每條細線的寬度同樣都是3，840×2，160里最小的「一格寬度」。
當然發表會時臺下觀眾離銀幕太遠，絕對無法看清楚細線，于是我同樣以相機拍攝測試圖正中央橘色方框所框住的部分拍特寫照片。

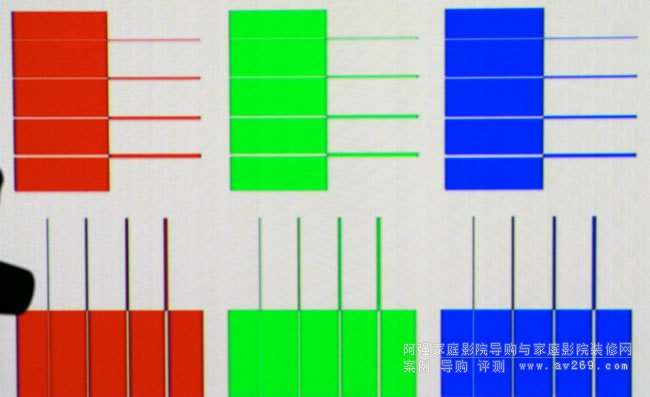

放大（或者說靠近銀幕觀察）之后，就可以看到Epson EH-LS12000B確實可以清楚看到每個顏色的12條細線都可清楚描繪，而且最內側十條細線各間隔「一格」、與最外側細線間隔「兩格」的差別，都可明明白白地刻畫出來。 當我使用配備「原生4K」顯像板的Sony VPL-VW520ES播放這張測試圖，都沒有Epson EH-LS12000B如此清晰！
這是為什么呢？ 家用投影機所使用顯像板的對角線尺寸約在0.7吋左右，那是僅有一張郵票四分之一不到面積的大小，放大到120吋銀幕上就是已高達29，388倍的電子顯微鏡級放大倍率！ 不知道各位有沒有注意到，過去Full HD投影機時代我們可以很輕易地在銀幕上對準焦距，但是運用「原生4K」顯示板的投影機卻很不容易對準？ 那是由于顯示板尺寸相同但像素增為4倍，要讓3，840×2，160所有830萬像素「精準對位」的難度相當高，當RGB三原色的3，840×2，160像素沒有完全精準對在一起的時候，實際上就無法得到真正3，840×2，160的830萬像素分辨率。 各位可以看到上圖除了線條顯示清晰外，還可以清楚看到Epson EH-LS12000B的每一個「像素格子」，這表示本機可以真正達到3，840×2，160的830萬像素解析，同時又有比使用「原生4K」顯像板高出許多的「開口率」，得到更好的明暗對比與色彩階調表現。

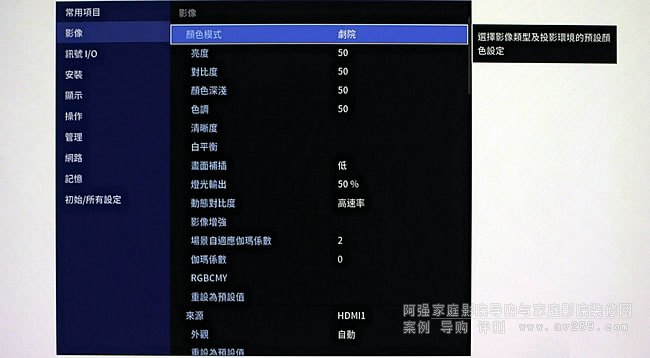

EH-LS12000B通過Pixel Shift組件達成「真實4K」解析度之后，還運用全新開發的4K影像芯片來進一步提升畫質。 上圖所見是EH-LS12000B的操作調整菜單，左側是許多可以直接跳選的細分類，但右側的調整窗口是連續的，只要一直往下就可以直接移動到下方所連結的各項細分類，操作非常便利。 我們可以看到「影像」菜單里，除了「亮度」、「對比度」、「顏色深淺」、「色溫」直接顯示設定數值外，其余「清晰度」、「白平衡」、「影像增強」等點入后都有進階的調整項目。

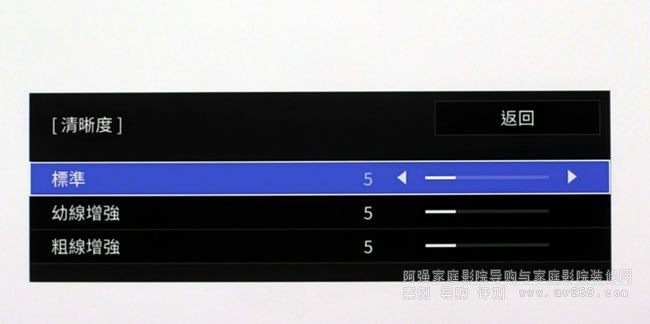

「清晰度」部分在其他品牌電視或投影機大多同樣只有數值調整，但EH-LS12000B細分為「幼線增強」與「粗線增強」，可以分別對畫面里的「細線」與「粗線」做精準的清晰度增強微調。 如此就不會出現他牌清晰度調得太高時，對象邊緣出現白邊，或者清晰度調得不夠高時，畫面整體銳利度不足的狀況。

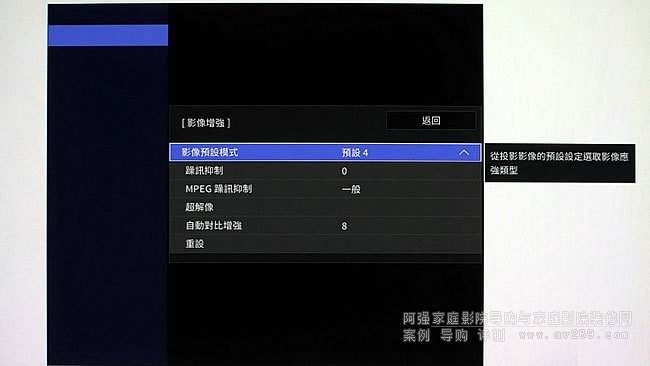

「白平衡」部分與色彩相關，留待下一段說明，先來看看「影像增強」部分。 這是本機4K影像處理芯片負責的「超解像」處理，適當調整能大幅提升影像的分辨率與立體感，其中「影像預設模式」是整體效果的「強度」，數值越高越強。

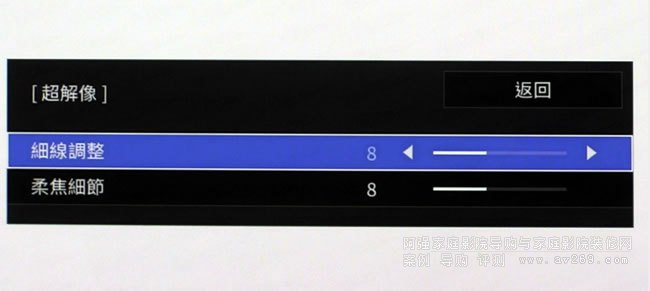

「超解像」部分有「細線調整」與「柔焦細節」兩個項目可調，這部分對于整體畫面的呈現以及自然度有不小的影響，是EH-LS12000B畫質實力完全發揮的重要關鍵。
