以往當我們談起投影機之中最為重要的部分，往往都會放在硬件上面，例如說顯示芯片、光學鏡頭以及光源系統等。但是隨著投影機內部影像處理芯片性能的不斷提升，僅僅是簡單的軟件形式的固件升級就能為整個畫面的實際效果帶來翻天覆地的改變，這跟智能手機的系統升級所帶來的功能強化類似。最近才正式來到我們視聽室的JVC DLA-N6，就是通過JVC全新的固件升級，獲得了令人瞠目結舌的動態HDR處理能力，與2019年初登場的HDR顯示效果相比，儼然提升到另外一個新臺階。為什么動態HDR處理功能能夠起到如此突出的效果？主要是因?yàn)楝F(xiàn)階段家庭影院投影機絕大部分都僅能支持HDR10這類采用靜態元數據的HDR技術，簡單來說就是通過統一的方式來處理整部電影的明暗變化，但是實際上電影在制作過程中每一幀的畫面亮度并不相同，這就會導致在某個畫面會出現高光過曝的情況出現，我們就無法看到豐富的高光細節，又或者是暗部過黑，無法看清暗部的過渡層次與細節。為了解決這個問題，最直接的方式就是讓靜態HDR處理變成動態HDR處理，而動態HDR自動色調映射功能則是其中一種十分有效的解決方案。JVC通過v3.10或以上的固件讓DLA-N11、DLA-N8、DLA-N6等4K機型加入了強大動態HDR自動色調映射功能，以逐幀處理，或者根據場景的不同來進行優化，并且建立全新的“Frame Adapt HDR”幀適配圖像預設模式。接下來，我們就來研究一下DLA-N6機身當中的“Frame AdaptHDR” 幀適配圖像預設模式，在實際的HDR畫面表現上究竟能夠起到多大的作用。
關于“Frame Adapt HDR”幀適配圖像預設模式的各種設定
當HDR高動態范圍技術出現之后，JVC家庭影院投影機十分注重投影機本身的HDR優化處理，很早就已經留給用戶異常細致的HDR手動微調功能，而如今所推出“Frame Adapt HDR”幀適配圖像模式則是一個非常值得我們好好研究的特殊的HDR畫面設置模式。首先需要強調的一點，這個預設圖像模式是針對HDR10的節目?jī)?nèi)容，并不適用于HLG內容。“Frame Adapt HDR”幀適配圖像模式不僅僅能夠透過JVC投影機自身的算法，快速地分析HDR內容中每一幀畫面的峰值亮度，實時調整這一幀畫面的最優化的動態范圍，以確保暗部細節與高光層次得以保留，而且還提高了投影機的Gamma色階過渡處理的精準度，從12bit處理提升至18bit處理，從而獲得最為平滑與細節的灰階層次過渡。因此，可以說JVC所賦予DLA-N6的動態HDR處理功能，已經在家用投影機市場當中的同類型HDR優化技術中獨樹一幟。
想要開啟JVC此次升級版的動態HDR處理功能，首先要在圖像模式中選擇“Frame Adapt HDR”幀適配HDR圖像模式
需要留意一點，除了“Frame Adapt HDR”模式之外，DLA-N6還有專門為HDR10與HLG而準備的HDR圖像模式

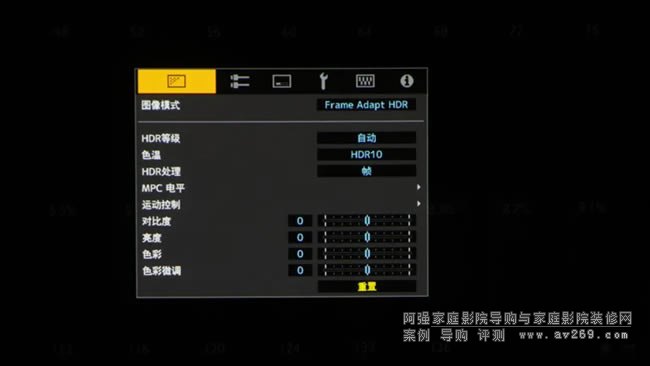

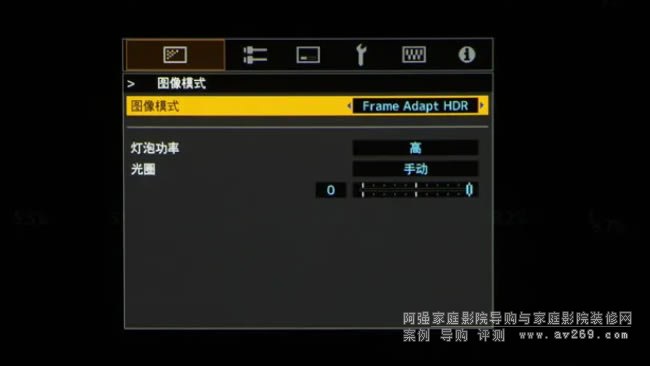

進入到“Frame Adapt HDR”圖像模式之后，我們可以選擇燈光功率與光圈大小

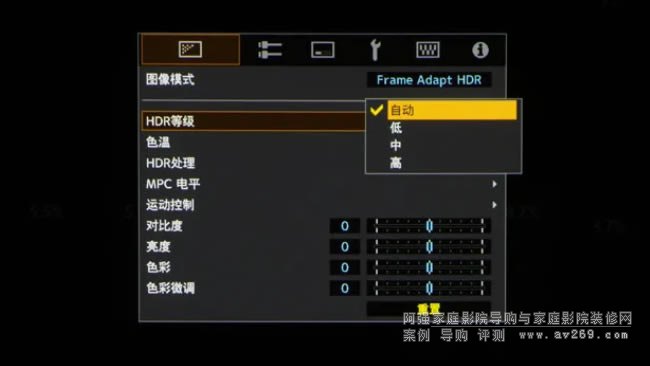

“HDR等級”功能是用于調整畫面的整體亮度，其中“自動”檔位是投影機根據電影內容的MaxCLL/FALL亮度的元數據自動調整亮度以達至合適，“低”檔位適合觀看內容整體亮度較高的電影或者適合用于小尺寸的屏幕使用，“中”檔位適用于普通標準亮度表現的電影，而“高”檔位則是適合用于內容整體亮度較低的電影或適合用于較大尺寸的屏幕使用

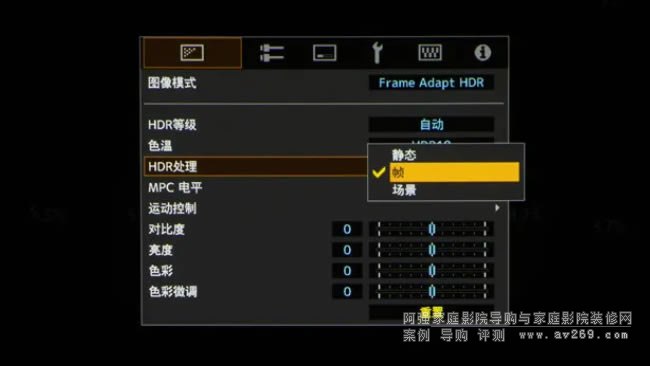

“HDR處理”功能則是讓用戶選擇究竟這個圖像模式應該選擇哪一種HDR的處理策略，“靜態”模式簡單來說就是不進行任何的動態調整，投影機依據內容的MaxCLL/FALL來設置HDR的效果，“Frame by Frame幀”模式動態分析每一幀畫面的峰值亮度，從而自動調整HDR的色調映射，“Scene by Scene場景”模式動態分析每一個場景(可能連續多幀相同畫面)的峰值亮度，從而自動調整HDR的色調映射
圖片

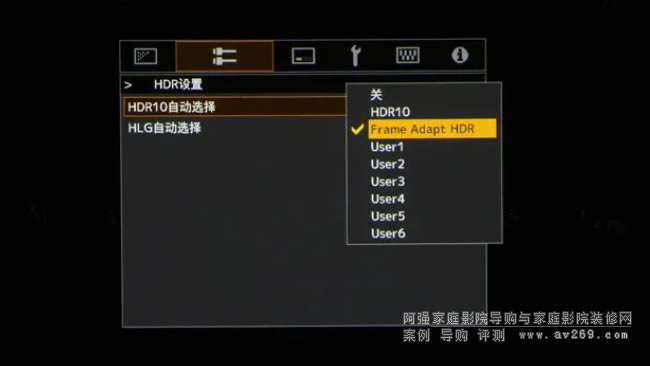

我們還可以設置在播放HDR內容時是自動選擇HDR10圖像模式，還是“Frame Adapt HDR”幀適配HDR圖像模式
關于“Frame Adapt HDR”幀適配圖像預設模式下各種HDR等級的畫面效果差異實測
在“Frame Adapt HDR”幀適配圖像預設模式下，實際上并不是完全傻瓜式的操作，JVC還是留給了用戶HDR處理的為調整空間，下面我們就先來看看HDR等級功能下，自動檔位和其余高、中、低手動檔位之間的處理差異。

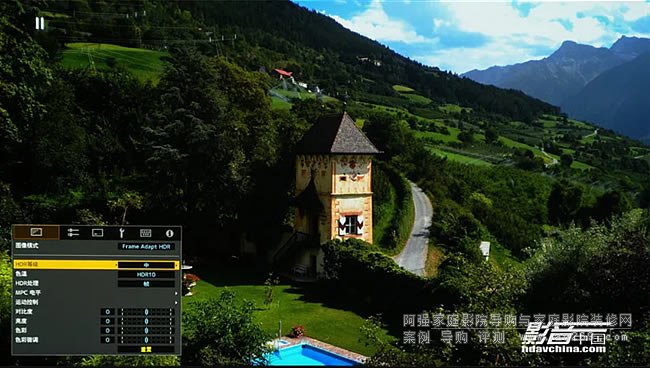

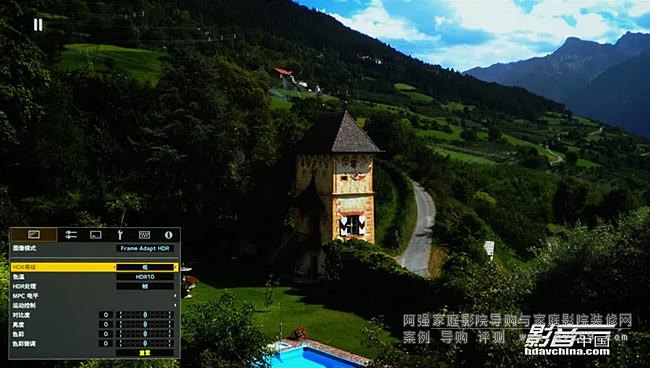

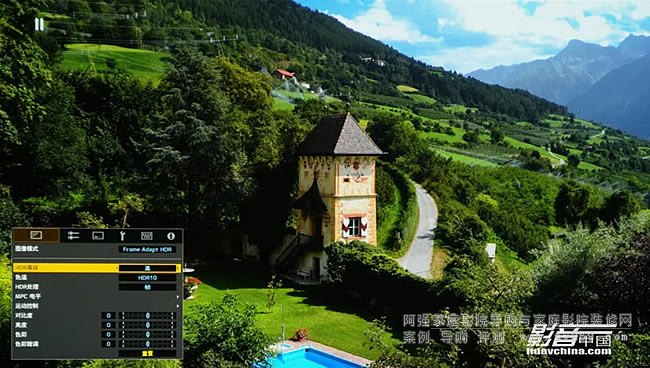

我們先來看一看“HDR等級“功能中自動檔位和其余手動檔位之間的畫面效果差異。我們選取的這個測試畫面是一個既包含高光層次，也有著豐富的暗部細節的場景。自動檔的表現基本與中檔位的效果一致，既保留的暗部的層次，有著扎實的黑位表現，也避免的天空中云層細節的丟失

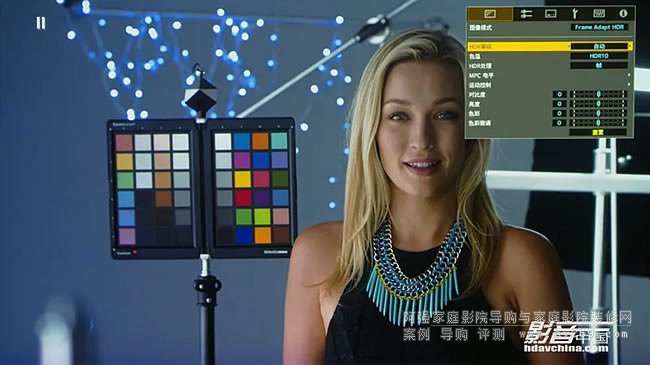

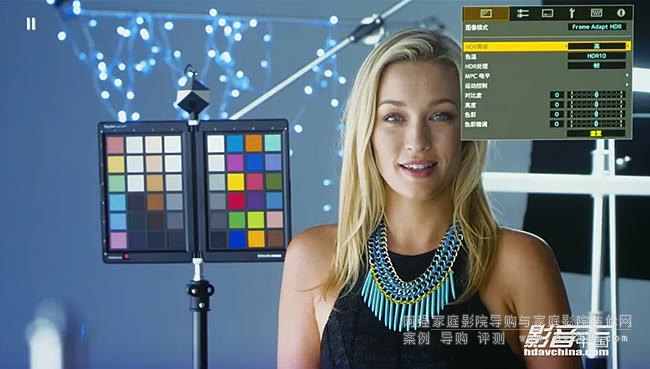

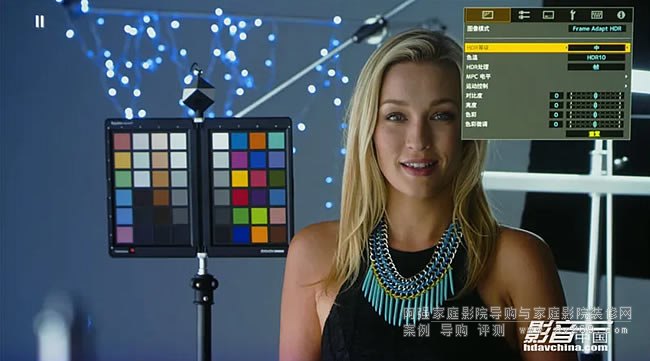

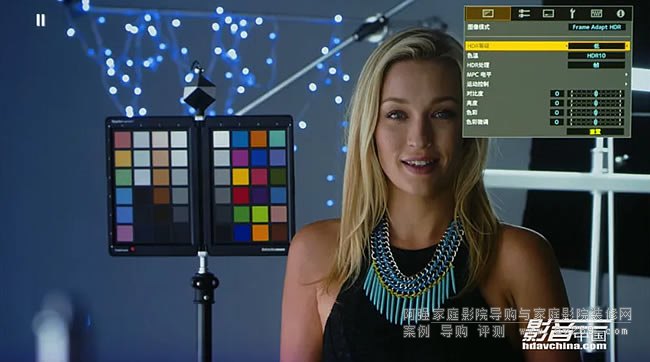

同樣，在這個表現人物膚色的測試畫面，自動檔的表現也與中檔位的效果一致，不會像高檔位出現臉部的高光過曝問題，也不會像低檔位從出現衣服黑位細節丟失的問題
關于“Frame Adapt HDR”幀適配圖像預設模式不同畫面亮度元數據的HDR處理表現

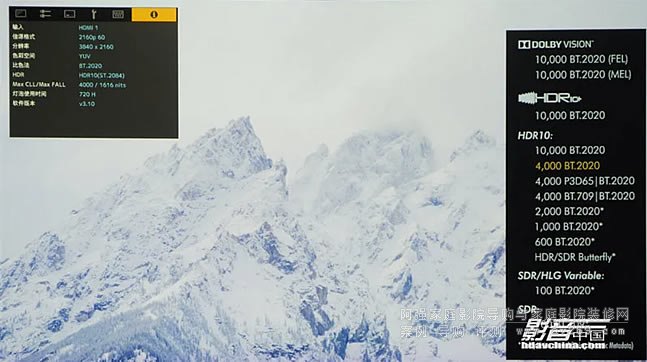

為了更好地測試DLA-N6的動態HDR處理能力，我們選擇了一段可以分別設置畫面MaxCLL/FALL亮度數值的測試片段，分別測試在MaxCLL/FALL 600/400nits、1000/400nits、2000/400nits、4000/1616nit時，“Frame Adapt HDR”幀適配圖像模式下“Frameby Frame幀”處理功能的實際畫面效果，注意HDR等級方面我們選擇了自動檔位。

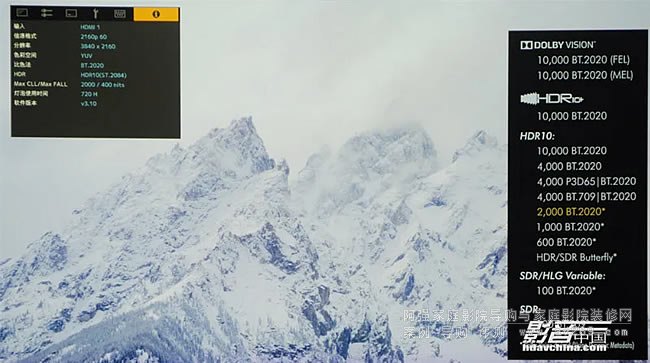

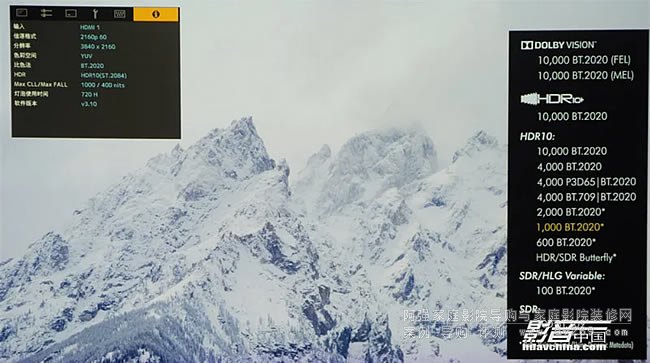

這是一段非常難處理的雪山畫面，高光部分的云霧變化以及雪山中巖石的黑色細節很容易就會因?yàn)橥队皺C(jī)的HDR處理效果而完全分辨不出來。而在MaxCLL/FALL600/400nits、1000/400nits、2000/400nits這三種不同的峰值亮度的測試片段中，高光和暗部細節都能夠很好地保留下來，即使是最難處理的4000/1616nit的測試片段，所呈現出來的光影效果還是能夠讓接受

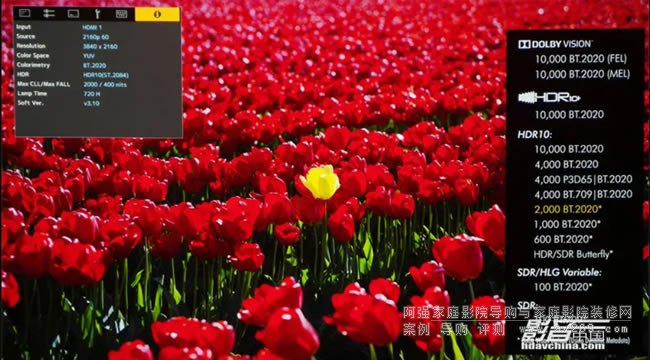

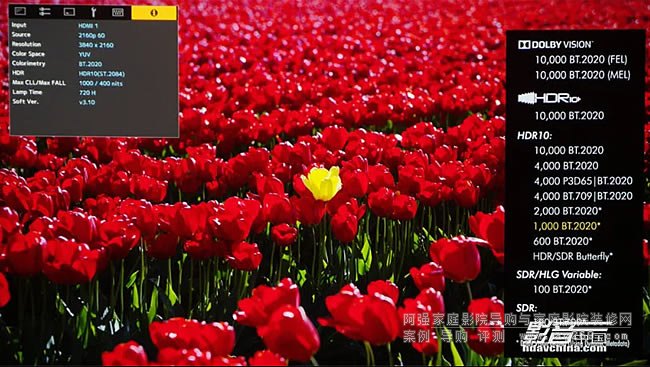

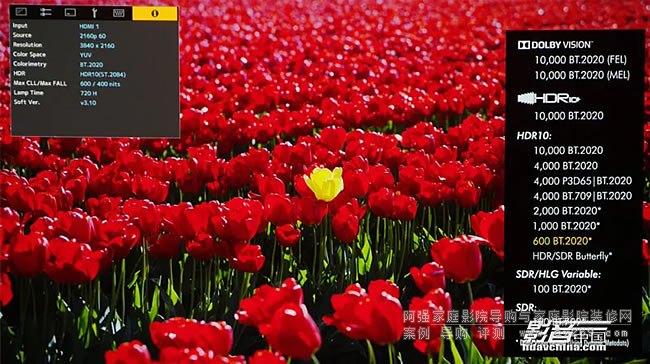

對于HDR畫面來說，除了白色的亮度變化之外，其實還包括了其余各種顏色的亮度的動態范圍的提升。一般的HDR投影機在面對高峰值亮度的HDR畫面時，很容易會出現某種顏色溢出而完全丟失色彩細節的情況，而在我們這次的測試之中，不管是在哪一個峰值亮度的測試片段，都沒有出現紅色郁金香花朵色彩溢出而導致所有紅色郁金香花朵融為一片無法分辨的情況
關于機身外觀設計與硬件配置
DLA-N6整個機身工業設計與功能配備與其進階機型DLA-N8非常相近，包括了機身正前方那個65mm口徑的全玻璃電動玻璃鏡頭、HDMI接口配備等等，而兩者在功能上的不同之處主要在于原生與動態對比度標稱值的差異，以及色域覆蓋范圍的大小。DLA-N6在機身內部最為引人注目的當然是0.69英寸的原生4K D-ILA顯示芯片，讓它的畫面分辨率達到了DCI級別的4096×2160的水平，搭配超高解像力的玻璃鏡頭，使得整個畫面的通透感與細膩度相比JVC以往的UHD 4K機型有了顯著的提升。
在正前方的最顯眼的部分當然是金環鑲邊的65mm直徑光學鏡頭，采用了4K規格17片15組的全玻璃鏡片組結構，為整個畫面的透明感提供了很好的保證
機身背面擁有兩個HDMI接口，除了特別采用螺絲強化固定之外，兩個接口之間還保留了足夠的空間，以便接頭體積較大的兩根HDMI光纖線同時連接
如果無法通過遙控器控制，還可以通過機身后方的功能按鍵來操作

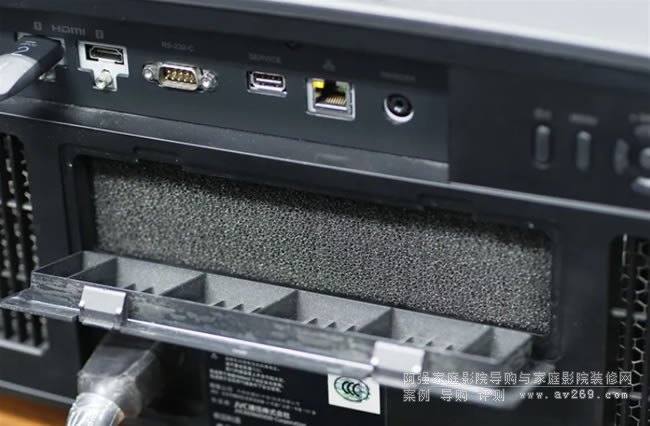

由于散熱方式是采取后進前出的方式，在機身背后還配備了可拆除方式的過濾棉

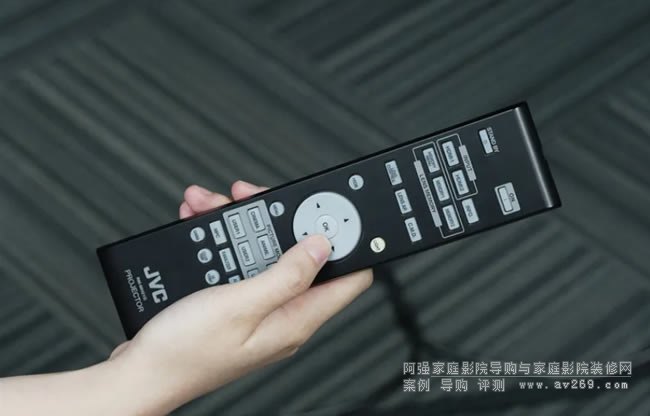

經典的遙控器設計，有背光，也有大量的功能快捷鍵

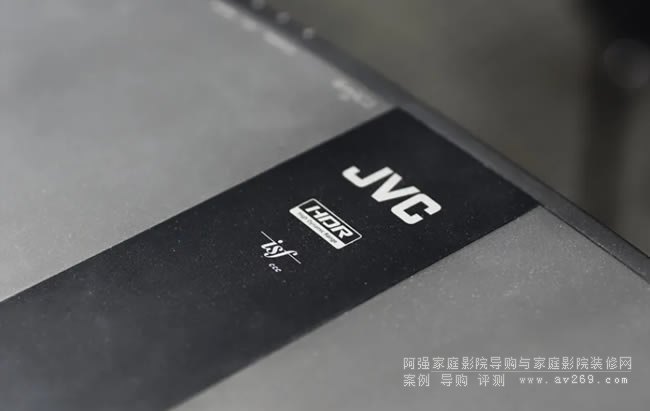

DLA-N6與N8一樣都具備了ISFccc認證，內置了專業而完善的色彩管理功能
關于HDR10與“Frame Adapt HDR”幀適配圖像模式下色域空間的選擇與光譜能量分布測試
接下來，我們來看一看HDR10與“Frame Adapt HDR”幀適配圖像模式下的色域覆蓋表現。這點也是DLA-N6與其同門進階機型DLA-N8的主要差距。根據之前測試的結果，DLA-N8是可以達到接近100%的DCI-P3色域覆蓋范圍，而這次DLA-N6則大概只有85%左右的DCI-P3覆蓋范圍，不過兩者都有著相當不錯的色準表現，尤其是在高飽和度的色彩與人物膚色的表達方面更是恰到好處。畫面亮度方面，投射130英寸，增益為1.0的白幕上，白色畫面中心亮度可以維持20fL左右的水平。

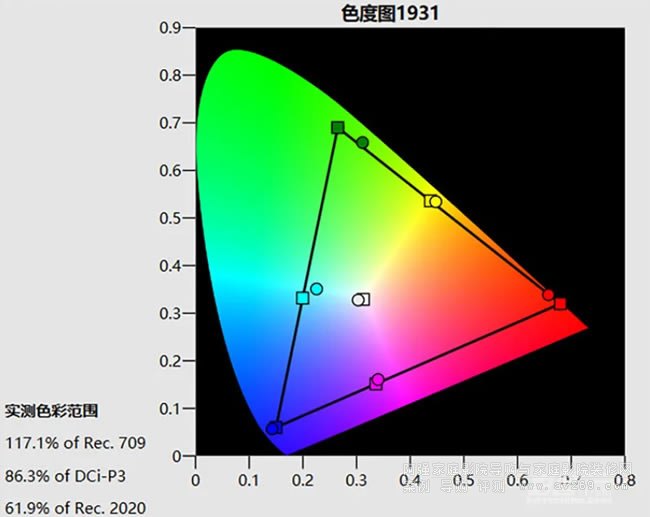

“Frame Adapt HDR”幀適配圖像模式下的色域覆蓋范圍達到86.3%的DCI-P3標準，主要的不足在于綠色在高飽和度方面的擴展還有所欠缺，其余主要顏色的色彩準度則基本令人滿意

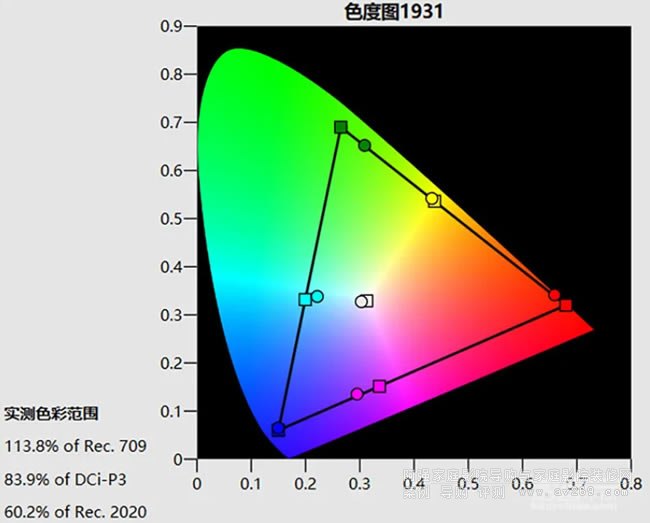

HDR10圖像模式，選用DCI的色彩配置，色域覆蓋范圍略小于HDR10色彩配置，但仍可維持在84%左右的DCI-P3
HDR10圖像模式，選用HDR10色彩配置，整體色彩表現與“Frame Adapt HDR”幀適配圖像模式一致
從光譜能量分布測試當中，可以清楚地看到DLA-N6所采用的高壓汞燈的光譜能量分布特點，分別在450nm左右的藍光、540-560nm之間的綠光以及610-620nm之間的紅光有較強的能量，且整個光譜的連續性較好

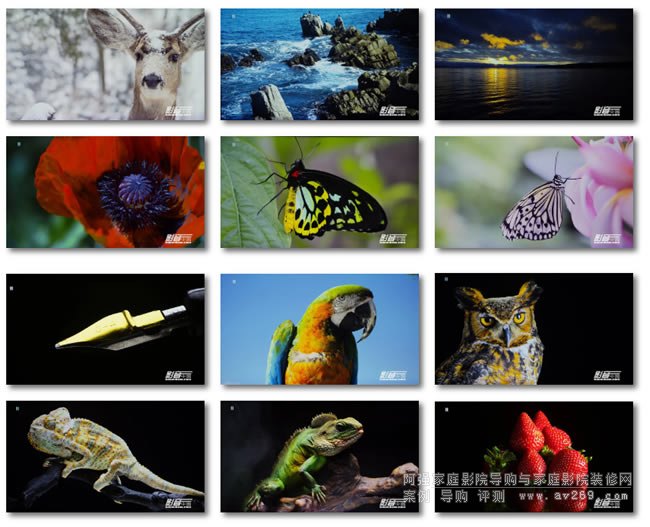

關于UHD 4K HDR畫面實測屏攝
總結
當HDR高動態范圍技術出現之后，家庭影院投影機技術發展的焦點開始從過往的畫面分辨率、畫面亮度轉移到如何獲得更好的HDR畫面的上面。由于HDR技術上的獨特性，不同HDR內容制作所采用的畫面峰值亮度并不相同，有的可能只是數百尼特的水平，有的則可能接近10000尼特，再加上電影之中每個場景，甚至每一幀的畫面峰值亮度也不一樣，這樣就給本身亮度就不高的家庭影院投影機帶來了很大的難度。最初一代的支持HDR的家庭影院投影機由于還不太了解如何去優化處理關鍵的HDR色調映射問題，很容易會出現高亮度畫面高光過曝，又或者是整個畫面昏暗的問題。而JVC DLA-N6所帶來的HDR幀適配動態色調映射配備功能，讓家庭影院投影機對HDR畫面的優化處理提升到了一個新的臺階，甚至可以媲美專業級HDR視頻處理器的效果，讓我們看到了家庭影院投影機內部影像處理能力的飛躍。
基本參數
●投影系統：4K D-ILA
●顯示芯片：0.69英寸原生4K D-ILA×3
●畫面分辨率：4 0 9 6×2 16 0
●光學鏡頭：4 K規格全玻璃鏡片2倍電動變焦/對焦鏡頭(垂直±80%，水平±43%)
●投射屏幕尺寸：60-200英寸
●光源：NSH 265W(燈泡壽命：燈泡處于低功耗模式時約4500小時)
●動態對比度：600000:1
●原生對比度：60000:1
●視頻輸入接口：HDMI×2
●運行噪聲：24dB(當燈泡處于Low模式)
●尺寸(寬×高×深)：500×234×495mm
●重量：19.8kg
