為了充分利用 REW，您需要了解如何閱讀衰減圖和瀑布圖。在使用 REW 進行低音集成時，它們是最有用的考慮因素。

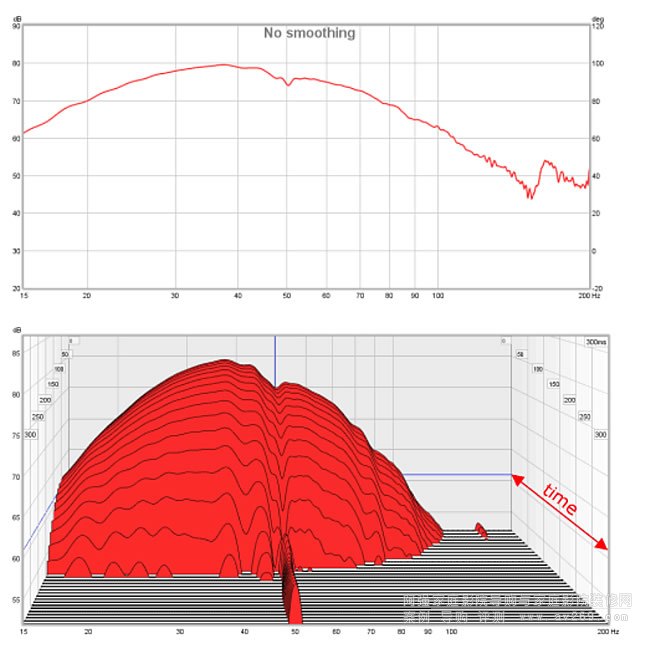

這是一個近場低音炮測量，不包括房間的影響。
您可以在兩個圖中看到您在消聲室中看到的結果，這是一種非常平滑的響應，具有非常均勻和快速的衰減。您可能會說這是一個理想的瀑布圖。您還可以看到一些將PC連接到音響系統時發出的主電源嗡嗡聲。它很容易選擇，因?yàn)樗l(fā)生在 50 Hz 并且它是連續的，沒有衰減的跡象。
它們的衰減圖顯示了一個 2D 版本，其中響應以時間間隔繪制，在本例中為 150 毫秒�，F(xiàn)在，讓我們看一下包含房間響應的瀑布量。與以前的測量不同，這包括低音炮和電源。
我們現在可以看到房間模式的影響，大多數峰值都標有紅點。特別是標記了一個。您可以看到它從一個在響應圖中幾乎不會被注意到的小峰開始。隨著時間的推移，它以較慢的速度衰減 - 這被稱為模態振鈴。現在查看圖表底部這些峰值突出的所有點。這是我們?cè)诟癄�和瀑布圖中尋找的主要內容。
上面顯示的房間可能被認為是一個不錯的房間。它有輕質結構，石膏板/石膏板和木地板。適度的情商已被用于馴服一些峰值。事實上，許多房間會比這更糟糕，但是這個房間確實也需要聲學處理來控制模態鈴聲。

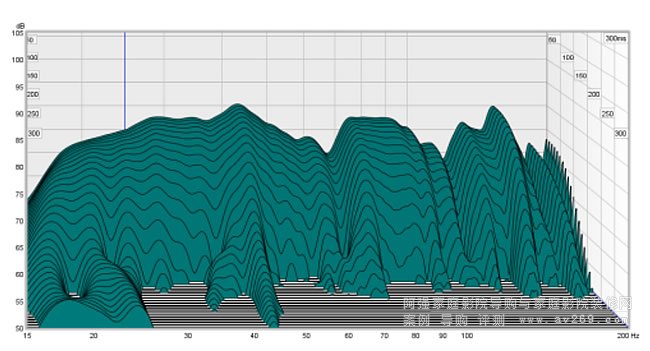

這是一個更好的測量，它包括3個大型低音陷阱。衰減現在更加均勻，模態振鈴已得到抑制。在紙面上仍有一些改進的余地，但這種性能水平將被認為是優秀的。主觀上，結果非常緊湊和快速。
技巧
生成測量信號時，將帶寬限制為 15 - 400 Hz。這將導致較小的文件大�。≧EW 文件很大）。
將時間窗口設置為 300 毫秒
注意圖表限制，因?yàn)樗鼈儠?huì)影響圖表的感知方式。旨在比較具有相同限制的圖。
瀑布可能會產生誤導。請注意，淺綠色瀑布在 25 Hz 以下的振鈴似乎更差。實際上，改善很小，但深綠色的瀑布很早就滾落了。這使得它看起來好像腐爛更好。這就是衰減圖被證明有用的地方，因?yàn)槟梢愿p松地查看每個圖的相對衰減。
