杜比全景聲家庭娛樂工作室技術指南（中文機器翻譯版）

杜比全景聲家庭娛樂工作室空間技術指南圖文由阿強通過機器翻譯而成，僅供參考：版權由杜比公司所有（2021年5月6日發布）。

本文檔的簡介
本文檔詳細介紹了希望采用7.1.4或更高版本的家庭娛樂杜比全景聲設置的工作室的技術指南。你也可以使用5.1.4的布局，盡管7.1.4或更高的版本是杜比全景聲家庭娛樂工作室的首選布局。

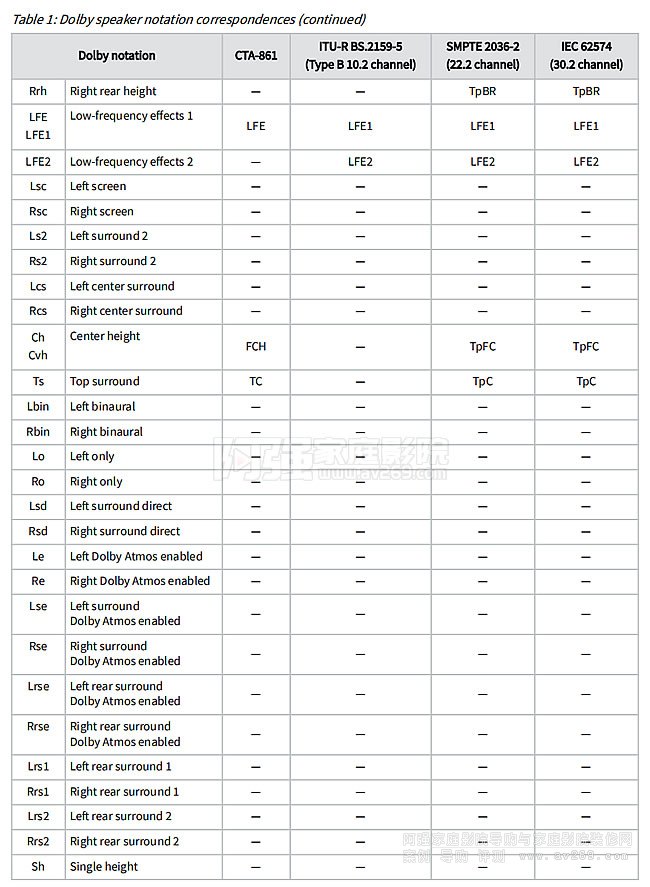

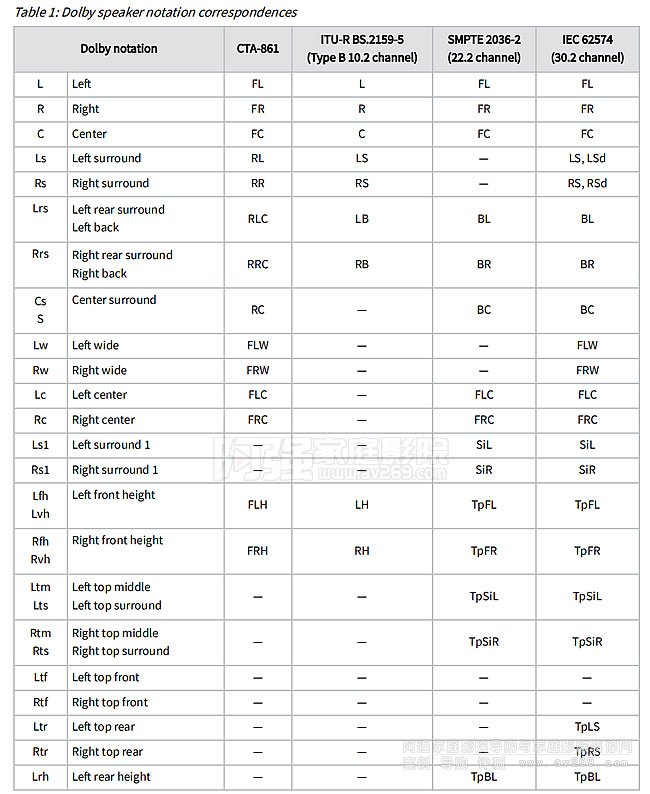

1.1縮寫揚聲器符號
杜比文檔使用特定的名稱和縮寫來描述說話者或說話者頻道。杜比表示法可能不同于其他組織和公
司使用的名稱和縮寫。
注：此信息僅供參考。您的產品并不支持表中標識的所有揚聲器輸出

技術指導方針
創建5.1.4、7.1.4或更大的杜比全景聲家庭娛樂監控設置的技術指導方針考慮了房間幾何形狀、房間聲學、揚聲器定位和電聲性能、混合設備和適用的杜比全景聲渲染解決方案。
關于技術指南
房間設計尺寸、術語和基本知識
《布局設計》
擴展揚聲器布局設計
揚聲器和放大器規格書

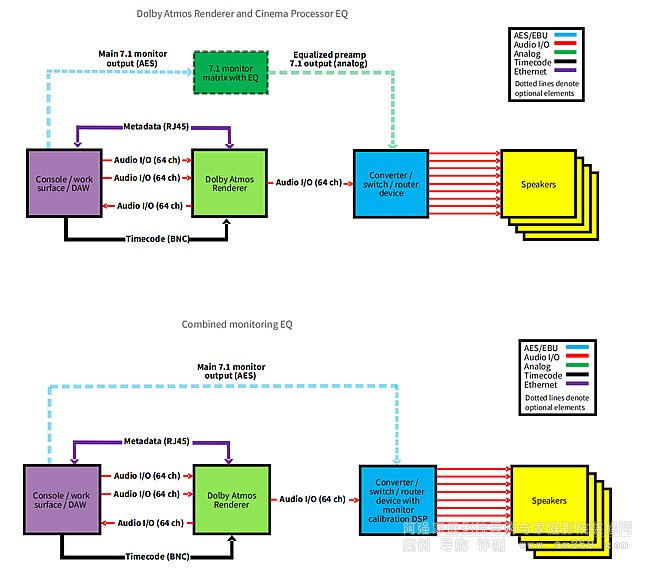

工作室框圖
揚聲器校準
示例參考文獻7.1.4布局圖

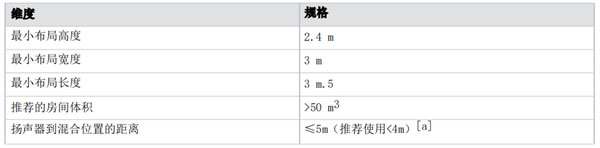

表2：推薦的最小和最大布局尺寸
[a]對于需要距離混合位置更遠的房間，請?jiān)L問我們的知識庫和討論社區，并查看本文檔中的擴展發言人布局設計。

相關信息:擴展揚聲器布局設計

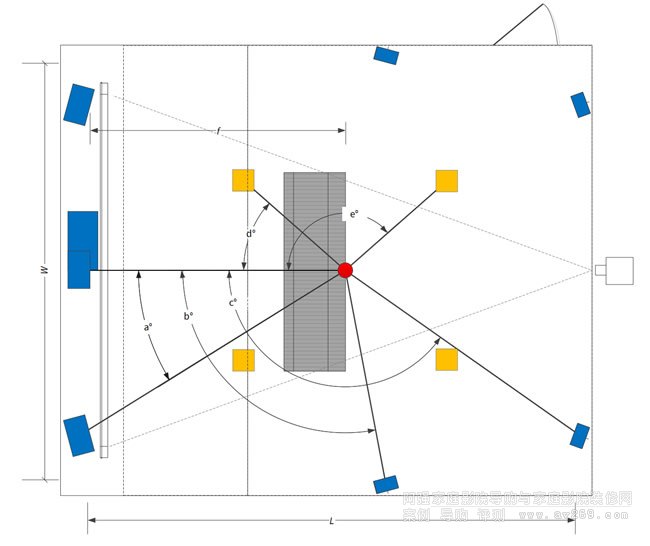

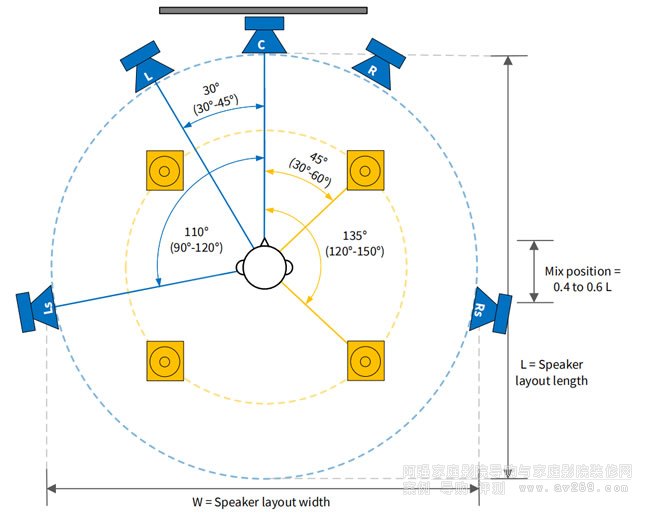

圖 1：等距布局平面視圖顯示屏幕和周圍揚聲器位置

Ls/Rs = 左右環繞聲
Lrs/Rrs = 左右后環繞聲
n° = 推薦角度
（n°-n°） = 角度限制
W = 揚聲器布局寬度
L = 揚聲器布局長度
≥ n° = 最小分離角
* = 布局寬度和長度：對于圓形布局，請使用圓形直徑。對于其他配置，請使用揚聲器之間的寬度和長度。

圖 2：正交布局平面視圖顯示屏幕和環繞揚聲器位置

Ls/Rs = 左右環繞聲
Lrs/Rrs = 左右后環繞聲
n° = 推薦角度
（n°-n°） = 角度限制
W = 揚聲器布局寬度
L = 揚聲器布局長度
* = 120°-150° 首選，但 160° 是可以接受的，以實現后壁定位。
≥ n° = 最小分離角

屏幕揚聲器仰角
我們建議將屏幕揚聲器放置在坐姿耳朵高度，大約 1.2 米。它可能會但是，由于圖像顯示、視線、房間使用和幾何形狀，有必要提升它們。
盡量減少屏幕揚聲器略微升高時的高度感，并確保足夠的與頂置揚聲器分開，以下準則適用：
• 屏幕揚聲器的仰角不應大于 20°。
• 屏幕揚聲器高度不應大于 0.7 乘以布局高度。例如，如果
從地板到頂置揚聲器聲學中心的測量距離為3 m，最大值屏幕揚聲器的聲學中心高度應為2.1米。
此圖顯示了側面仰角的推薦屏幕和前環繞揚聲器位置。

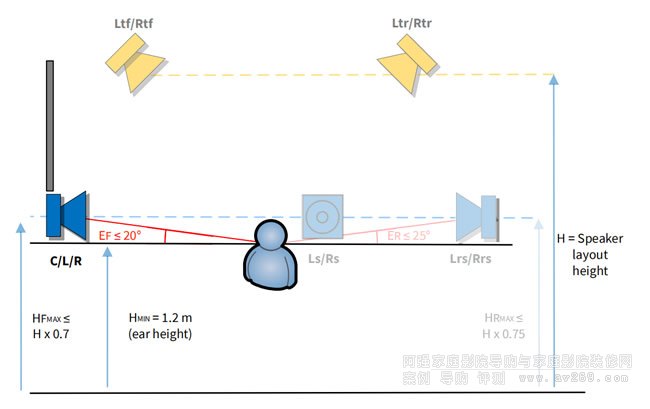

圖 3：顯示屏幕揚聲器位置的側立面圖

Ltf/Rtf =左右上上角前揚聲器
Ltr/Rtr =左右上后揚聲器
EF =從水平到C、L、R的角度
=從水平到=和=的角度
H=揚聲器布局高度
HMIN =最小揚聲器高度
HFMAX =最大屏幕、寬和側揚聲器高度HRMAX =最大后環繞高度

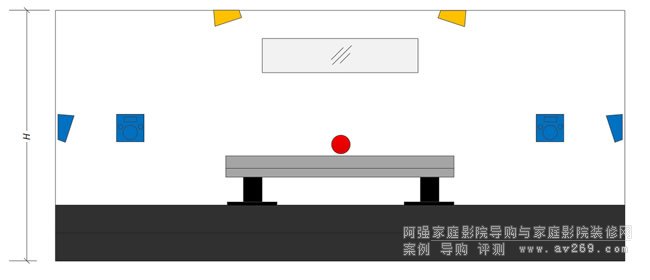

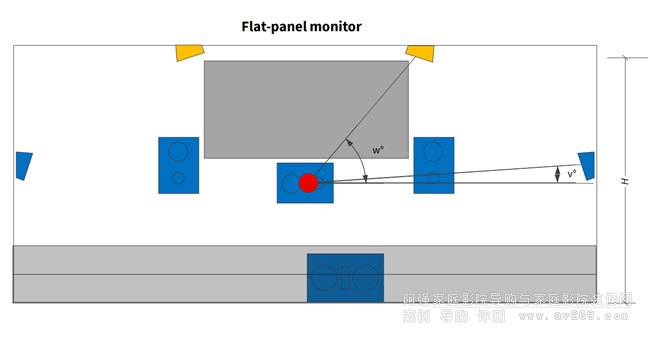

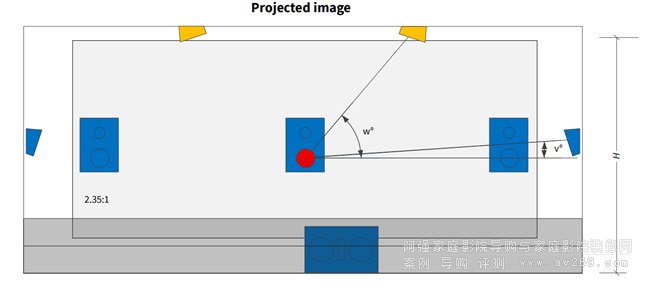

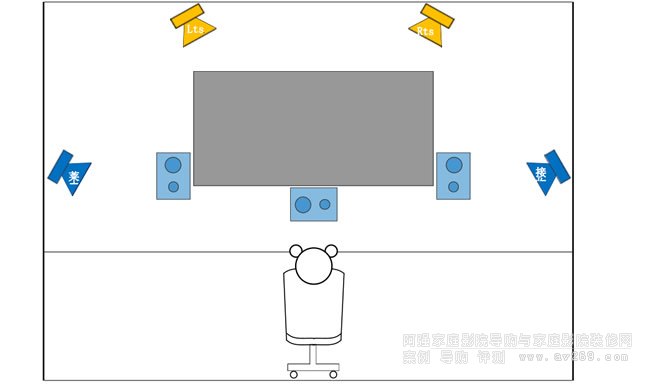

圖4：顯示屏幕揚聲器位置的前立面圖

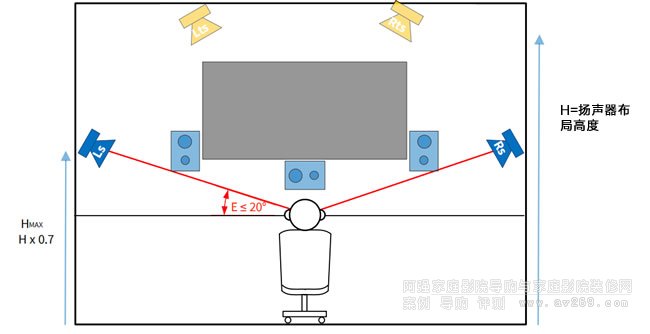

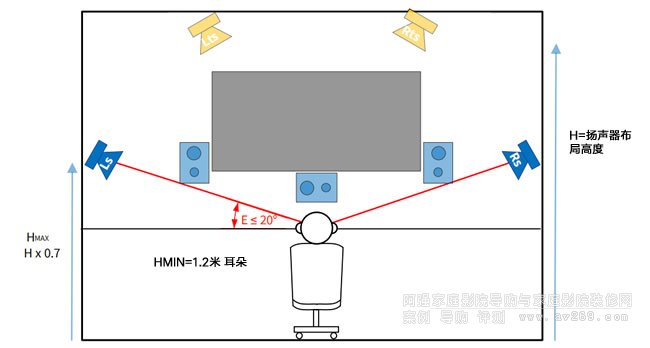

圖 5：前立面圖顯示側面環繞揚聲器位置

Ls/Rs = 左右環繞聲
Lts/RTS = 左右頂部環繞聲
E = 從水平到 Ls 和 Rs 的角度
H = 揚聲器布局高度
HMAX = 最大屏幕、寬揚聲器和側揚聲器高度

后部環繞標高指南
與后環繞揚聲器的仰角應不大于25°。
后環繞高度不應大于0.75乘以布局高度。

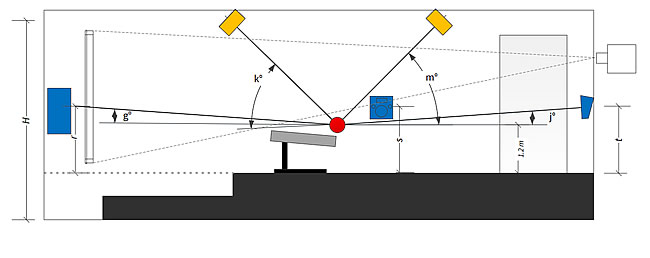

圖 6：顯示后環繞揚聲器位置的側立面圖

Ltr/Rtr =左右上后揚聲器
EF =從水平到C、L、R的角度
=從水平到=和=的角度
H=揚聲器布局高度
HMIN =最小揚聲器高度
高頻最大值=最大屏幕、寬屏和側邊揚聲器高度HR最大值=最大后部環繞高度

注意：不同高度的環繞揚聲器應該沿著屏幕揚聲器穿過環繞揚聲器的聲學中心。

2.3.4頂部環繞揚聲器
在7.1。4杜比全景聲設置，有四個頂部環繞揚聲器。這些標簽分別標記為左上前（Ltf）、右上前（Rtf）、左上后（Ltr）和右上后（Rtr）。
當提到左上或右上包圍時，可以使用縮寫Lts或Rts。
所有頂部環繞揚聲器的位置取決于以下設計方面：
頂部的環繞立體聲揚聲器的可實現的高度水平角度放置
從混合位置的水平位置到頂部環繞揚聲器的橫向角度
從混合位置的水平位置到頂部環繞揚聲器的縱向角度
這些指導方針的結果是一個四個架空揚聲器放置在混合器的中央，如圖所示。

圖 7：顯示頂部環繞揚聲器位置的等距布局平面視圖

Ls/Rs = 左右環繞聲
Lrs/Rrs = 左右后部環繞
n° = 推薦角度
（n°-n°） = 角度限制

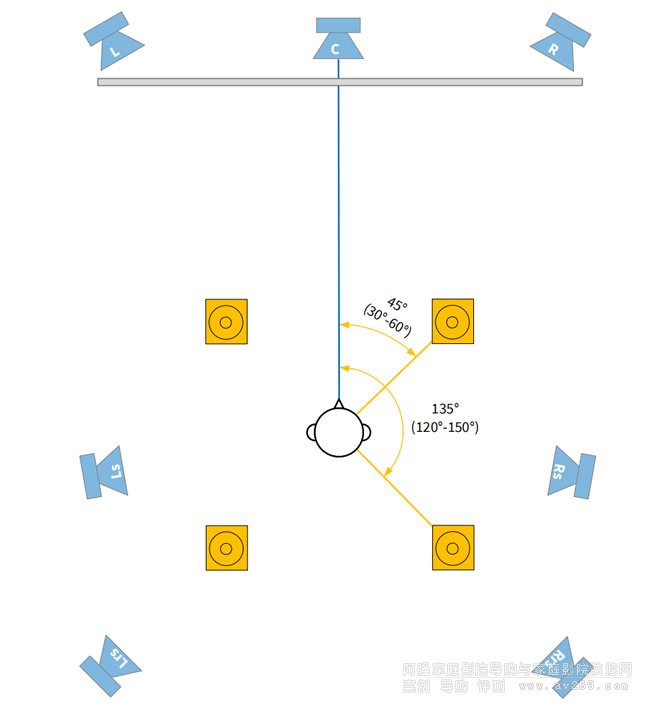

圖 8：正交布局平面視圖顯示頂部環繞揚聲器位置

Ls/Rs = 左右環繞聲
Lrs/Rrs = 左右后環繞聲
n° = 推薦角度
（n°-n°） = 角度限制

頂部環繞揚聲器高度
頂部環繞揚聲器通常放置在天花板附近，最小高度為 2.4 米混合位置的地板水平。
頂部環繞揚聲器橫向位置
頂部環繞的位置應使左右兩半之間對稱房間，在混音器的每一側（以便每個頭頂環繞的橫向角度相同）。
在正面立面圖上查看的最小頂部環繞仰角為 45° + （E ÷ 2），其中 E 為側面環繞揚聲器從水平方向的仰角。這也是理想的角度。
最大頂部環繞仰角為 55° + （E ÷ 2），如下圖所示。

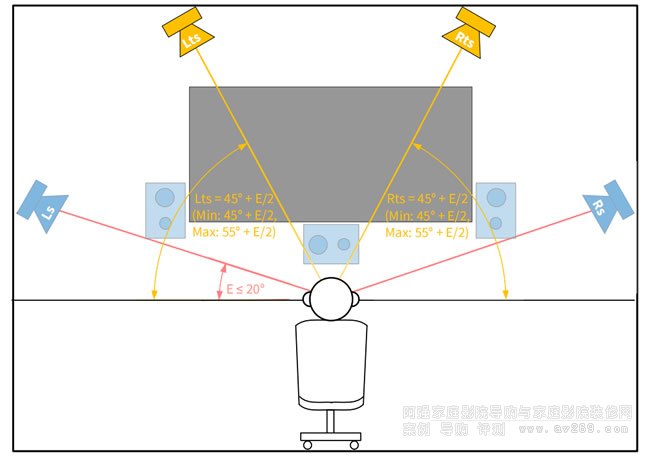

圖 9：顯示頂部環繞揚聲器位置的前立面圖

Ls/Rs = 左右環繞聲
Lts/RTS = 左右頂部環繞聲推薦角度
（最小值：最大值）：= 頂部環繞角限制
E = 從水平到 Ls 和 Rs 的角度

頂部環繞揚聲器縱向位置
前頂部環繞從水平方向的理想角度為 45° + （EF ÷ 2），其中 EF 是水平屏幕揚聲器。
揚聲器應盡可能靠近理想位置;然而，建議的范圍是潛移默化的
與前置頂部環繞揚聲器的角度為：
• 最小值：30° + EF
• 最大：55° + （EF ÷ 4）
后環繞放置的理想和限制是相同的，除了與后部的角度環繞聲被稱為ER。

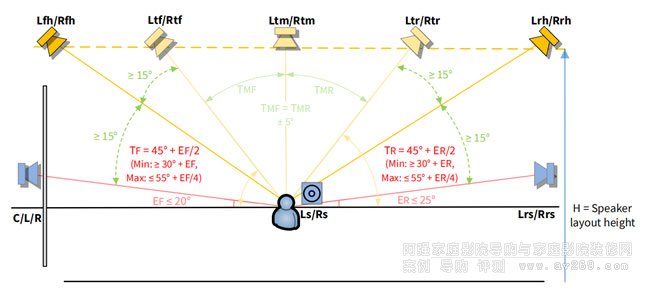

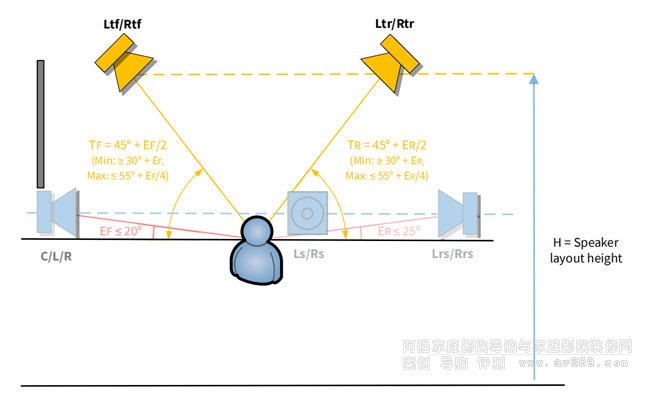

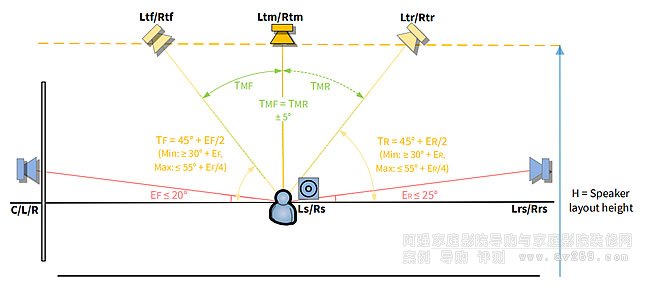

圖 10：顯示頂部環繞揚聲器位置的側面立面圖

TF/TR = 推薦的頂部環繞角
（最小值：最大值：） = 頂部環繞角限制
EF = 從水平到 C、L 和 R 的角度
ER = 從水平到 Lrs 和 Rrs 的角度
H = 揚聲器布局高度

2.3.5 5.1.4 揚聲器布局的揚聲器配置設計指南
杜比全景聲家庭娛樂演播室
盡管 7.1.4 是杜比全景聲家庭娛樂工作室的首選布局，但您也可以使用 5.1.4 布局。但是，在 5.1.4 布局中，缺少后環繞揚聲器將導致
空間分辨率的差異。
一些關鍵因素和期望：
• 杜比全景聲 5.1.4 揚聲器布局尺寸通常小于典型的 7.1.4 布局，但整體尺寸指南與房間布局設計中所述相同。
• 擴展監視器布局不應與 5.1.4 配置一起使用。

相關信息
房間布局設計
屏幕揚聲器和低音炮位置
屏幕揚聲器和低音炮放置指南保持不變。
有關此主題的詳細信息，請參閱屏幕揚聲器部分

側環繞揚聲器放置
側面環繞聲揚聲器在水平面上與中置揚聲器的角度調整為匹配典型的 5.1 位置。
如圖所示，等距布局平面視圖顯示屏幕和環繞揚聲器位置，理想Ls 和 Rs 揚聲器的水平面角度從中央揚聲器增加到 110°。推薦的側面環繞的引導范圍從 90° 擴展到 120°。
側環應遠離房間的后角。必須有額外的空間長度超出側面環繞位置，以便正確放置 Ltr/Rtr 最后面頂部環繞揚聲器。

相關信息
布局長度參數
計算布局長度參數
在計算頂部環繞的位置之前，必須計算布局長度參數。
在 7.1.4 揚聲器配置中，從中置揚聲器到后環繞的縱向距離為定義為布局長度。但是，由于在5.1.4中省略了后環繞揚聲器的位置系統中，虛擬配置長度需要使用名義上的后環繞位置來計算。
從一側環繞到另一側環繞的圓弧被追蹤，在混音后面形成等距弧位置。名義上的后環繞聲位置與中置揚聲器成 135° 角，但位置還需要與側面周圍保持至少 30° 的分離。名義后部的范圍因此，環繞聲從 135° 延伸到 150°。名義后環繞位置的仰角為假定與側面環繞的匹配。
布局長度定義為從中置揚聲器到名義后部的縱向距離環繞位置。使用杜比音廳設計工具進行家庭娛樂 （DARDT_HE） 時，此計算是自動進行的。
注意：在工具中，在 5.1.4 模式下，配置（或布局）長度參數變?yōu)榉块g長度參數。要在工具中啟用 5.1.4 模式，請取消后環繞線項復選框。

圖 11：顯示屏幕和環繞揚聲器位置的等距布局平面視圖

n° = 推薦角度
（n°-n°） = 角度限制
W = 揚聲器布局寬度
L = 揚聲器布局長度

頂部環繞揚聲器位置
一旦確定了后環繞的名義位置，就可以使用它們來幫助定義Ltr/Rtr 頂部環繞聲位置。
有關此主題的詳細信息，請參閱頂部環繞揚聲器部分。
注意：
如果需要，Rtr/Ltr揚聲器可以安裝在后壁的高處，只要隨后的布局高度和角度位置符合準則。
相關信息
頂部環繞揚聲器

2.4 擴展音箱布局設計
杜比全景聲家庭娛樂工作室的首選揚聲器布局是 7.1.4。對于較大的工作室，
但是，如果需要擴展布局，則可以包含其他揚聲器。

您可以在擴展布局時添加多達四個揚聲器選項：
• 寬揚聲器
• 側環繞陣列
• 后環繞陣列
• 額外的頂部環繞揚聲器或頂部環繞聲陣列
您可以彼此獨立地部署揚聲器選項，并且可以應用所有擴展布局等距或正交布局的選項。

注意：陣列設計適用于杜比全景聲渲染器版本 3.2 中的陣列模式
后來使用杜比全景聲母帶制作套件許可證運行。
在設計擴展布局之前，請優化基本 7.1.4 布局以滿足揚聲器布局中的準則設計。完成基礎優化后，您可以考慮擴展布局及其準則。
注意：如果可能，請將所有揚聲器水平和垂直對準混音位置。
如果無法做到這一點，混音位置應很好地在揚聲器的分散角范圍內。

相關信息
揚聲器布局設計
2.4.1 寬環繞揚聲器
您可以將寬環繞揚聲器添加到 7.1.4 布局以創建 9.1.4 揚聲器布局。在 9.1.4 杜比全景聲中
設置時，有六個標準平面環繞揚聲器。用于創建 9.1.4 布局的其他揚聲器是左寬 （Lw） 和右寬 （Rw）。
兩個主要的設計方面決定了寬環繞揚聲器的位置：
• 相鄰揚聲器之間的水平角度放置和角度分隔
• 寬環繞揚聲器的所需高度，以與混音位置的角度測量
寬環繞揚聲器的音調應與其他環繞揚聲器相似，并滿足所需的聲音壓力水平 （SPL） 規范。
寬環繞揚聲器水平角度
使用寬環繞揚聲器時，請考慮房間設計、揚聲器位置和布局類型實現適當?shù)乃�平角度�?br /> 使用寬環繞揚聲器時，以下準則適用：
• 在選擇寬環繞揚聲器的位置之前，請查看理想的位置和指南
用于屏幕、側環繞、后環繞和頂部環繞揚聲器。有關詳細信息，請參閱房間設計尺寸、術語和基礎知識以及揚聲器布局設計。
• 寬環繞揚聲器的理想和建議水平位置，以與混音位置，是基于左右揚聲器的角度，并且取決于布局是否等距或正交：
• 對于等距布局，理想的寬環繞位置是通過在角度上加 15° 來計算的在中間和左側揚聲器之間。建議公差為 ±5°。
• 對于正交布局，理想的寬環繞位置是通過將角度增加 20° 來計算的在中間和左側揚聲器之間。建議公差為 ±5°。
這些圖顯示了每種布局類型的揚聲器位置。請參閱適合您的數字布局。

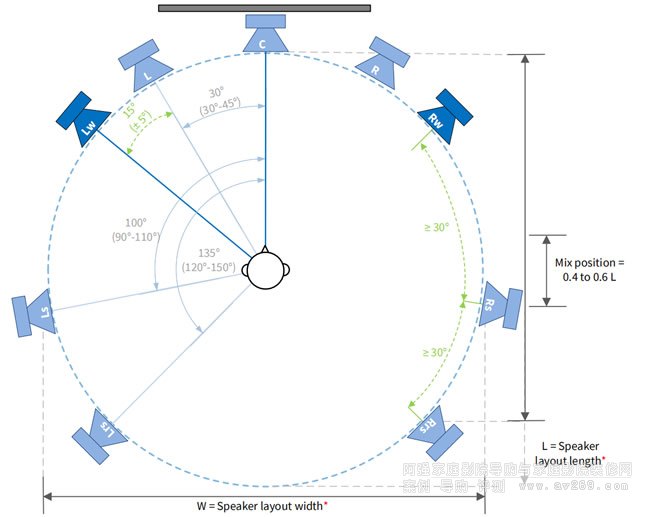

圖 12：顯示寬環繞揚聲器位置的等距布局平面視圖

Ls/Rs = 左右環繞聲
Lrs/Rrs = 左右后環繞聲
Lw/Rw = 左右寬環繞聲
n° = 推薦角度
（n°-n°） = 角度限制
W = 揚聲器布局寬度
L = 揚聲器布局長度
≥ n° = 最小分離角
* 布局寬度和長度：對于圓形布局，請使用圓形直徑。對于其他配置，請使用揚聲器之間的寬度和長度。

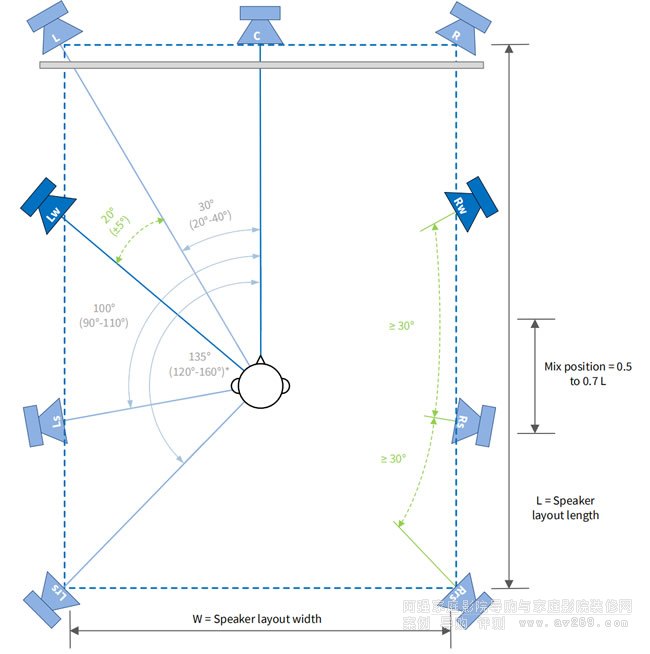

圖 13：顯示寬環繞揚聲器位置的正交布局平面視圖

Ls/Rs = 左右環繞聲
Lrs/Rrs = 左右后環繞聲
Lw/Rw = 左右寬環繞聲
n° = 推薦角度
（n°-n°） = 角度限制
W = 揚聲器布局寬度
L = 揚聲器布局長度
* = 120°-150° 首選，但 160° 是可以接受的，以實現后壁定位。
≥ n° = 最小分離角

寬環繞揚聲器高程指南
放置寬環繞揚聲器的高度取決于房間幾何形狀和房間使用情況。
我們建議將寬環繞揚聲器放置在坐姿耳朵高度（即大約1.2 m），匹配屏幕和其他標準平面環繞揚聲器的理想高度�？赡苁堑�是，由于房間使用，幾何形狀和建筑特征，有必要提升它們。
在寬環繞揚聲器升高時盡量減少高度感，并確保足夠的與頂置揚聲器分開，請遵循以下定位準則：
• 寬環繞揚聲器的仰角不應大于 20°。
• 寬環繞高度不應大于 0.7 乘以布局高度。這提供了頂部環繞聲揚聲器和其他揚聲器之間的垂直分離。
注意：不同高度的環繞聲揚聲器應遵循屏幕揚聲器的平滑線條通過環繞揚聲器的聲學中心。
2.4.2 數組的一般用途
您可以將陣列用于需要更好客戶端聲音覆蓋范圍的較大房間（通常，最適用對于寬度超過六米的房間）。在陣列模式下，將聲音平移到環繞聲床可再現聲音數組的所有揚聲器，而對象單獨平移每個揚聲器。
要?jiǎng)?chuàng)建陣列，請?jiān)趥?cè)面和/或后環繞聲位置添加一個或兩個揚聲器。您還可以包括頂部環繞聲陣列中的頂部環繞揚聲器。
側面和后陣列揚聲器的位置由兩個主要設計方面決定：
• 相鄰揚聲器之間的水平角度放置和角度分隔
• 陣列揚聲器的所需仰角，以與混音位置的角度測量
環繞陣列延遲
陣列中每個附加環繞揚聲器的延遲應設置為與該陣列的主環繞揚聲器（Ls、Rs、Lrs 或 Rrs）。
請注意，在陣列模式下監控杜比全景聲混音時，無法啟用空間編碼仿真。
2.4.3 側環繞陣列
通過將環繞聲揚聲器添加到現有或新配置來創建側環繞聲陣列可提供改進了客戶端聲音覆蓋范圍。
側面環繞聲陣列揚聲器標記為左環繞聲 1 （Ls1）、右環繞聲 1 （Rs1）、左環繞聲 2（Ls2） 和右環繞聲 2 （Rs2）。
側環繞陣列揚聲器水平角度根據房間設計、揚聲器數量和最佳間距放置側環繞陣列揚聲器達到適當?shù)慕嵌取?br /> 設計側面環繞陣列時，以下準則適用：
• 在選擇寬環繞揚聲器的位置之前，請查看理想的位置和對 Ls/R 和 Lrs/Rrs 揚聲器的建議。有關詳細信息，請參閱房間設計尺寸、術語和基礎知識以及揚聲器布局設計。
• 我們建議每個側陣列使用所有三個揚聲器（而不是兩個），以便最好地?cái)U(kuò)展覆蓋。但是，如果每個陣列僅使用兩個側面環繞揚聲器，請選擇兩個位置提供最佳覆蓋范圍。
• 無論使用的揚聲器數量如何，都將 Ls2 和 Rs2 放置在 105° 至 130° 角范圍內從中置揚聲器測量。如果使用 Ls1 和 Rs1，請將它們放置在 70° 到 95° 角的范圍內從中置揚聲器測量。
• 放置側面環繞揚聲器時，請確保與 Lw 和 Rw 至少有 15° 角揚聲器到 Ls1 和 Rs1，使用這些揚聲器。此外，請確保與 15° 角Ls2 和 Rs2 到 Lrs 和 Rrs 揚聲器。
• 在陣列內，相鄰揚聲器之間的間隔角應至少為 15°，理想情況下，沒有超過20°。
• 我們建議陣列中所有揚聲器之間的間距相等。
此圖顯示了正交布局的推薦側環繞聲陣列揚聲器位置。

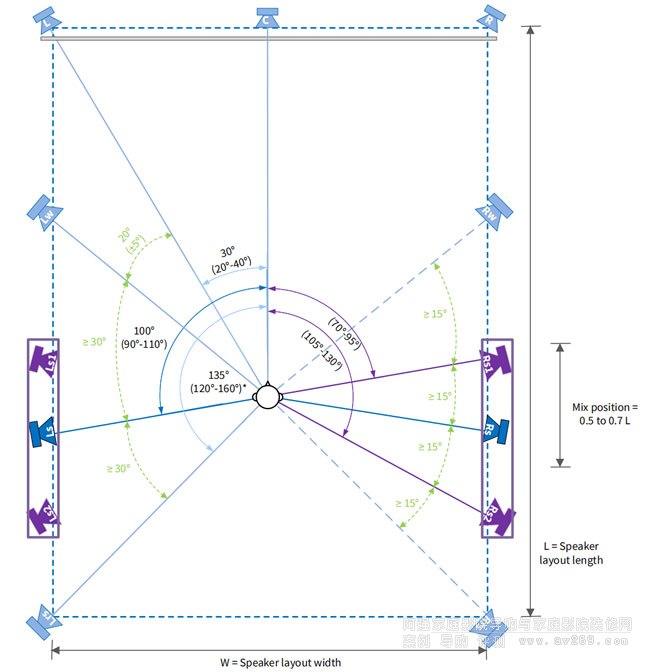

圖 14：顯示側面環繞陣列位置的正交布局平面視圖

Ls/Rs = 左右環繞聲
Lrs/Rrs = 左右后環繞聲
Lw/Rw = 左右寬環繞聲
Ls1/RS1 = 左右兩側陣列環繞聲 1
Ls2/RS2 = 左右側陣列環繞聲 2
n° = 推薦角度
（n°-n°） = 角度限制
W = 揚聲器布局寬度
L = 揚聲器布局長度
* = 120°-150° 首選，但 160° 是可以接受的，以實現后壁定位。
≥ n° = 最小分離角

相關信息
房間設計尺寸、術語和基礎知識
揚聲器布局設計

側環繞陣列揚聲器提升指南
放置側環繞聲陣列揚聲器的高度取決于房間幾何形狀和房間用。
我們建議陣列揚聲器放置在坐姿耳朵高度，即大約 1.2 m，匹配屏幕和其他標準平面環繞揚聲器的理想高度�？赡苁潜匾�的，但是，由于房間使用，幾何形狀和建筑特征而提升它們。
在側環繞揚聲器升高時盡量減少高度感，并確保足夠的與頂置揚聲器分開，請遵循以下定位準則：
• 側面環繞揚聲器的仰角不應大于 20°。
• 側面環繞高度不應大于 0.7 乘以布局高度。這提供了頂部環繞聲揚聲器和其他揚聲器之間的垂直分離。
注意：不同高度的陣列揚聲器應遵循屏幕揚聲器的平滑線
通過陣列揚聲器的聲學中心到后環繞揚聲器。
2.4.4 后環繞陣列
您可以添加后置環繞陣列，配置有兩個或三個揚聲器。
后環繞聲陣列揚聲器標記為左后環繞聲 1 （Lrs1）、右后環繞聲 1 （Rrs1）、左后環繞聲
環繞聲 2 （Lrs2） 和右后方環繞聲 2 （Rrs2）。
雙揚聲器后環繞陣列角度
根據房間布局和所需的覆蓋區域放置雙揚聲器后環繞陣列。在設計兩側各有兩個揚聲器（總共四個后環繞聲）的后環繞聲陣列時，這些準則適用：
• 在選擇后環繞陣列揚聲器的位置之前，請查看理想的位置和對 Ls/R 和 Lrs/Rrs 揚聲器的建議。有關詳細信息，請參閱房間設計尺寸、術語和基礎知識以及揚聲器布局設計。
• 當每個陣列僅使用兩個揚聲器時，請使用 Lrs/Rrs 和 Lrs2/Rrs2。
• 將 Lrs2 和 Rrs2 揚聲器放置在從中心測量的 135 至 160° 角范圍內議長。
• 放置后環繞揚聲器時，請確保與最后面的環繞聲揚聲器（Ls/Rs 或 Ls2/Rs2）到 Lrs 和 Rrs 揚聲器。
• 在陣列內，相鄰揚聲器之間的間隔角應至少為 15°，理想情況下，沒有超過20°。
此圖顯示了正交布局的推薦后環繞聲陣列揚聲器位置。

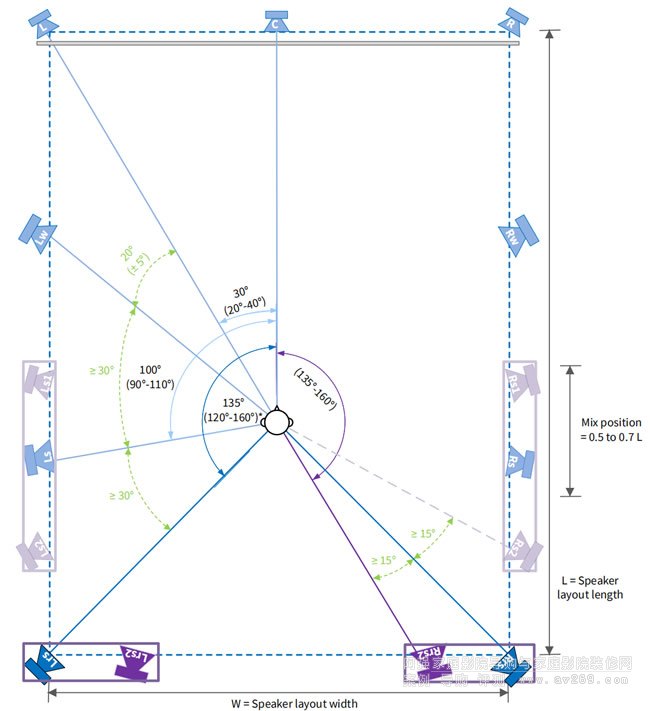

圖 15：顯示雙揚聲器后環繞陣列位置的正交布局平面視圖

Ls/Rs = 左右環繞聲
Lrs/Rrs = 左右后環繞聲
Lw/Rw = 左右寬環繞聲
Lrs2/Rrs2 = 左右后環繞陣列 2
n° = 推薦角度
（n°-n°） = 角度限制
W = 揚聲器布局寬度
L = 揚聲器布局長度
* = 120°-150° 首選，但 160° 是可以接受的，以實現后壁定位。
≥ n° = 最小分離角

三揚聲器后環繞陣列角度
根據房間布局和所需的覆蓋區域放置三揚聲器后環繞陣列。
在設計兩側有三個揚聲器（總共六個后環繞聲）的后環繞聲陣列時，這些準則適用：
• 在選擇后環繞陣列揚聲器的位置之前，請查看理想的位置和
對 Ls/R 和 Lrs/Rrs 揚聲器的建議。有關詳細信息，請參閱房間設計尺寸、術語和基礎知識以及揚聲器布局設計。
• 放置后環繞揚聲器時，請確保與
最后面的環繞聲揚聲器（Ls/Rs 或 Ls2/Rs2）到 Lrs 和 Rrs 揚聲器。
• 放置 Lrs 和 Rrs 揚聲器后，將 Lrs1 和 Rrs1 揚聲器放置在 135° 范圍內
從中置揚聲器測量到 145° 角，確保至少有 15° 的分離角度來自 Lrs 和 Rrs。
• 放置 Lrs 和 Rrs 揚聲器后，將 Lrs2 和 Rrs2 揚聲器放置在 150° 范圍內從中置揚聲器測量到 160° 角，確保至少有 15° 的分離角度來自 Lrs1 和 Rrs1。
此圖顯示了正交布局的推薦后環繞聲陣列揚聲器位置。

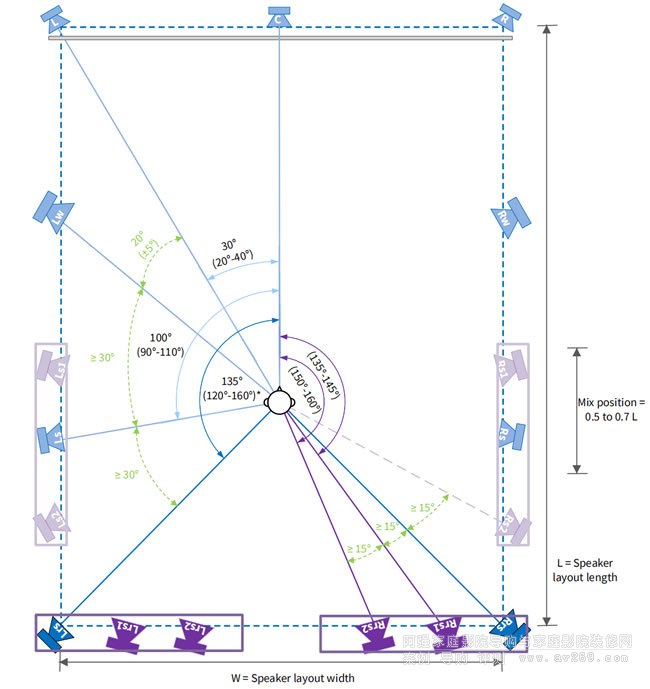

圖 16：顯示三揚聲器后環繞聲陣列位置的正交布局平面視圖

Ls/Rs = 左右環繞聲
Lrs/Rrs = 左右后環繞聲
Lw/Rw = 左右寬環繞聲
Lrs1/Rrs1 = 左右后環繞陣列 1
Lrs2/Rrs2 = 左右后環繞陣列 2
n° = 推薦角度
（n°-n°） = 角度限制
W = 揚聲器布局寬度
L = 揚聲器布局長度
* = 120°-150° 首選，但 160° 是可以接受的，以實現后壁定位。
≥ n° = 最小分離角

后環繞陣列揚聲器提升指南
放置后環繞聲陣列揚聲器的高度取決于房間幾何形狀和房間用。
我們建議陣列揚聲器放置在坐姿耳朵高度（即大約 1.2 米），匹配屏幕和其他標準平面環繞揚聲器的理想高度�？赡苁潜匾�的，但是，由于房間使用，幾何形狀和建筑特征而提升它們。在抬高后環繞揚聲器時盡量減少高度感，并確保足夠的與頂置揚聲器分開，以下準則適用：
• 后環繞揚聲器的仰角不應大于 25°。
• 后環繞高度不應大于 0.75 乘以布局高度。這提供了后環繞聲揚聲器和其他揚聲器之間的垂直分離。
注意：所有后置環繞揚聲器的高度應相同。
2.4.5 附加頂部環繞揚聲器和頂部環繞聲陣列
您可以將額外的頂部環繞揚聲器用于需要更寬聲音覆蓋范圍的較大房間特定的座位位置。如果需要，您還可以包括左右頂部環繞陣列。
您可以在標準前置和后頂添加多達三對額外的頂部環繞揚聲器環繞聲對。這些是頂部環繞揚聲器及其標簽：
• 標準頂部前環繞：左前前 （Ltf） 和右前前 （Rtf）
• 標準頂部后環繞：左上后部 （Ltr） 和右上后部 （Rtr）
• 附加頂部中間環繞聲：左上中環 （Ltm） 和右上中環 （Rtm）
• 額外的頂部前高度環繞：左前高度 （Lfh） 和右前高度 （Rfh）
• 額外的頂部后部高度環繞：左后高度 （Lrh） 和右后高度 （Rrh）
三個主要設計方面決定了所有頂部環繞揚聲器的位置：
• 頂部環繞揚聲器的高度可達
• 在混音位置從水平到頂部環繞揚聲器的橫向角度
• 在混音位置從水平到頂部環繞揚聲器的縱向角度
理想情況下，這些準則會產生一組以混音器為中心的頂置揚聲器。此外，您可以如果陣列中的每個揚聲器都是相同的品牌和型號，并且滿足所需的聲壓級規范。
附加頂部環繞揚聲器的位置由其他頂部環繞聲的指南確定揚聲器。有關詳細信息，請參閱頂部環繞揚聲器 。
相關信息
頂部環繞揚聲器
頂部中間環繞揚聲器縱向位置
在放置頂部中間環繞揚聲器時，請考慮房間設計和現有揚聲器布局。

使用頂部中間環繞揚聲器時，以下準則適用：
• 在選擇附加頂部中間環繞揚聲器的位置之前，請查看理想的屏幕、側環繞、后環繞以及前后頂部的位置和建議
環繞揚聲器。

有關詳細信息，請參閱房間設計尺寸、術語和基礎知識和揚聲器布局設計。
• 理想情況下，頂部高度環繞揚聲器應與其他頂部環繞揚聲器高度相同。

將 Ltm 和 Rtm 揚聲器在 Ltf/Rtf 和 Ltr/Rtr 揚聲器之間相等地放置縱向角度（如在側面高程圖上查看），使得縱向角度之間的頂部前環繞揚聲器到中間環繞揚聲器的角度與頂部后部的角度相同環繞聲揚聲器到中間環繞聲揚聲器。這可以寫成等式形式：
TMF = TMR
在這個等式中，角度TMF是從Ltf/Rtf到Ltm/Rtm的角度，角度TMR是從Ltr/Rtr到的角度Ltm/Rtm（如圖顯示頂部中間環繞揚聲器的側面立面視圖所示）。對于這些角度，建議公差為 ±5°。
此圖顯示了頂部中間環繞揚聲器的側面立面圖。

圖 17：顯示頂部中間環繞揚聲器的側面立面視圖

TF/TR = 頂部環繞推薦角度
（最小值：最大值：） = 頂部環繞角限制
TMF = 從 Ltf 和 RTF 到 Ltm 和 Rtm 的角度
TMR = 從 Ltr 和 Rtr 到 Ltm 和 Rtm 的角度
EF = 從水平到 C、L 和 R 的角度
ER = 從水平到 Lrs 和 Rrs 的角度
H = 揚聲器布局高度

頂部中間環繞揚聲器橫向位置
頂部中間環繞揚聲器的位置應使右側之間對稱和房間的左半部分，在混音器的每一側（因此與每個頭頂環繞的橫向角度為相同）。
在正面立面圖上查看的最小頂部中間環繞位置角度為 45° + （E ÷ 2），其中 E 是側面環繞揚聲器從水平方向的位置角。這也是理想的角度。有關詳細信息，請參閱頂部環繞揚聲器橫向位置。

頂部高度環繞揚聲器縱向位置
使用頂部高度環繞揚聲器并不常見;但是，在某些情況下，它們可能是適合房間設置。
在使用 Lfh/Rfh 和 Lrh/Rrh 的情況下，這些建議決定了這些其他頂部環繞揚聲器：
• 在選擇附加頂部環繞揚聲器的位置之前，請查看理想的位置和屏幕、側環繞、后環繞以及前后頂部環繞揚聲器的建議。
有關詳細信息，請參閱房間設計尺寸、術語和基礎知識和揚聲器布局設計。
• 理想情況下，頂部高度環繞揚聲器與其他頂部環繞揚聲器的高度相同。
•屏幕揚聲器和前部高度之間應至少有15°的分離角度
縱向環繞揚聲器，如顯示頂部高度環繞揚聲器的側面立面視圖中所示。
同樣，您應該在后部高度環繞揚聲器和后環繞聲之間保持 15° 角縱向揚聲器。
•您應該在前高度環繞揚聲器和縱向相鄰的頂部環繞揚聲器，如顯示頂部高度的側面立面圖中所示環繞揚聲器 .同樣，您應該在后部高度環繞之間至少有 15° 的角度揚聲器和相鄰的頂部縱向環繞揚聲器。
• 要?jiǎng)?chuàng)建 X.1.8 布局，請使用 Lfh/Rfh 或 Lrh/Rrh 對。對于 X.1.10 布局，請同時使用 Lfh/Rfh和 Lrh/Rrh 對。
此圖顯示了頂部高度環繞揚聲器的側面立面圖。

圖 18：顯示頂部高度環繞揚聲器的側面立面視圖

TF/TR = 頂部環繞推薦角度
（最小值：最大值：） = 頂部環繞角限制
TMF = 從 Ltf 和 RTF 到 Ltm 和 Rtm 的角度
TMR = 從 Ltr 和 Rtr 到 Ltm 和 Rtm 的角度
EF = 從水平到 C、L 和 R 的角度
ER = 從水平到 Lrs 和 Rrs 的角度
H = 揚聲器布局高度

頂部高度環繞揚聲器橫向位置
頂部高度環繞揚聲器的位置應使右側之間對稱和房間的左半部分，在混音器的每一側（因此與每個頭頂環繞的橫向角度為相同）。
在正面立面圖上查看的最小頂部高度環繞位置角度為 45° + （E ÷ 2），其中 E 是側面環繞揚聲器從水平方向的位置角。這也是理想的角度。
有關詳細信息，請參閱頂部環繞揚聲器橫向位置。

2.5 揚聲器和放大規格
工作室合適的聲壓參考電平將取決于內容類型生產和精確的交付要求。建議杜比全景聲的校準級別為 79 dBC
家庭娛樂工作室，但可接受的范圍是 79 到 85 dBC。
功放和揚聲器設備的理想設計要求再現了記錄的內容在數字音頻工作站 （DAW） 中，這樣它就不會增加失真。每個屏幕揚聲器應能夠產生高于參考電平 20 dB 的功率，并且每個環繞揚聲器應能夠產生比參考電平高 17 dB 的電壓。與中心相比，低音炮的對齊頻率為 +10 dB揚聲器，根據 SMPTE 202 規范，它還應該能夠產生至少 20 dB高于參考電平，相當于總共高于對準電平 30 dB。
要檢查揚聲器和放大器的適用性，請使用杜比音廳設計工具 .xlsb Excel 文件來幫助評估混合位置的正確裕量。此文件可在我們的知識中下載基礎和討論社區。
2.5.1 低音管理
如果使用低頻響應有限的揚聲器，則應使用低音管理將低頻聲音重定向到低音炮。
重定向低頻聲音時，我們建議使用 LFE 低音炮，因?yàn)檫@在大多數情況下很常見家庭;但是，您也可以考慮使用專用的低音管理低音炮。系統具有并非所有揚聲器都進行低音管理的專用低音管理低音炮需要外部低音管理處理器。我們建議交越點約為 80 Hz 或更低，以減少低音炮的本地化。
2.5.2 揚聲器頻率響應
頻率響應指南取決于揚聲器類型。
除低音炮外的所有揚聲器的頻率響應應符合寬范圍國際標準化組織 （ISO） 2969/SMPTE 202 標準中定義的特征，
帶或不帶低音管理。響應應從低頻下的 40 Hz 擴展，并且理想情況下高達 18 kHz，變化不超過 ±3 dB。
低音炮的頻率響應應至少為 31.5 至 150 Hz。
所有揚聲器都應具有相似的頻率響應。因此，建議將它們?nèi)�部制作由同一制造商正確對齊。成對揚聲器（屏幕通道、側面環繞、后置環繞聲，頂部環繞聲）也應為同一型號。
2.5.3 頂部環繞揚聲器類型
我們對杜比全景聲家庭娛樂工作室的建議是安裝物理頂部環繞聲揚聲器。如果消費者上射模擬需要啟用杜比的揚聲器（向上點火），則應在頂部環繞揚聲器之外安裝這些揚聲器，并且應安裝適當?shù)姆瓷浔砻娌⒄�確定位。
2.5.4 色散模式
環繞聲揚聲器應具有從 100 Hz 到 10 kHz 至少 ±45° 的寬方向性模式。混合位置應在揚聲器的分散范圍內，如果不是這種情況，則應用揚聲器傾斜。理想情況下，所有揚聲器都應直接對準混音位置。
2.6 示例工作室框圖
示例工作室框圖包括基本系統組件。這些示例用于集成指南。

圖 19：示例工作室框圖

2.7 揚聲器校準
揚聲器校準包括設置監聽參考電平和揚聲器均衡器。
2.7.1 監測參考水平
監視器參考電平應設置為工作室的首選級別，但必須介于 79 和 85 之間dBC.應使用杜比粉紅噪聲將所有揚聲器對齊到所需值，并進行測量慢速設置。
除 LFE 低音炮外，所有揚聲器都應設置為相同的電平。低音炮應該有一個與中心相比，LFE 覆蓋的頻率范圍的額外 10 dB 帶內增益議長。
2.7.2 揚聲器均衡器
應安裝聲學室處理以解決任何聲學問題。矯正揚聲器均衡器如果房間著色仍然存在，也應應用。應酌情應用目標曲線。
適用于容積超過 125 m3 的房間（約 4，400 立方英尺），我們建議應用修改后的X曲線標準。請參閱SMPTE 222：1994。
使用參考材料來測量對齊揚聲器的音色和一致性，并在可能的情況下，比較其他重播環境中的混音翻譯。
2.8 示例參考 7.1.4 布局圖
示例圖提供了角度和距離測量的上下文。
這些示例圖顯示了作為杜比全景聲 （Dolby Atmos） 主屏幕提交的計劃中所需的詳細信息娛樂工作室圖紙。這些字母指的是角度和距離測量值，應該是替換為實際值并包含在這些關系圖中。

圖 20：平面視圖圖示例

圖 21：側立面圖示例

圖 22：前屏幕立面圖

圖 23：后立面圖示例

2.8.1 估計揚聲器輸出指南
為了幫助您確定揚聲器輸出功能要求，杜比提供了推薦步驟。
關于此任務
本文檔中針對混合位置給出的 SPL 性能指南是針對混合位置給出的，并且基于校準工作室的功能和需求。許多變量會影響播放級別，包括 B 鏈處理、放大器和揚聲器功能以及房間本身。現有標準揚聲器的規格和功放性能無法考慮獨特的特性每個演播室（屏幕損耗、房間均衡器、用于電平校準的 SMPTE 標準和特征幅度響應，依此類推）。因此，不可能肯定地說出揚聲器的性能在所有情況下達到標準水平的要求;人們只能估計.

程序
1. 確定揚聲器的最大連續輸出聲壓級（SPLmax）。
這在揚聲器制造商的文獻中經常被引用。如果未聲明 SPLmax，請使用額定靈敏度（1 m 時為 1 W）和功率處理（國際電工委員會 （IEC） 噪聲，與音頻工程學會（AES）持續時間為兩小時）的演講者，如下所示：SPLmax = 靈敏度 + 10 × log10（功率處理）
2. 測量從揚聲器到參考位置的距離（以米 （D2） 為單位），一點后退三分之二禮堂位于休息區中間。
3.使用此距離信息，計算從揚聲器到揚聲器的聲壓衰減
參考位置，如下所示：
距離衰減 = 20 × log10（D1/D2）
在此等式中，D1 是 1 米，D2 是與步長 2 的距離，距離衰減為負代表電平變化的數字（以分貝為單位）。
4.增加距離衰減和聲壓級。
2.8.2 聲壓級注意事項
從每個揚聲器獲得足夠的聲壓級 （SPL） 可能是一個挑戰。本主題介紹在混合位置實現指定聲壓級的關鍵因素。
• 距離：從揚聲器到混音位置的距離。

• 揚聲器功率處理。
• 揚聲器靈敏度：這考慮了揚聲器的方向性。方向性可以增加混音時的聲壓級位置，但僅適用于更高的頻率。應指定低頻換能器產生足夠的輸出，沒有任何基于方向性的增益假設。
• 揚聲器瞄準：引用的揚聲器靈敏度和最大聲壓級基于同軸響應。自實現額定性能和均勻覆蓋，必須將每個揚聲器對準混音位置。
• 低音管理：在低頻下生成足夠的 SPL 具有挑戰性，因此杜比全景聲 （Dolby Atmos） 支持屏幕和環繞揚聲器的低音管理。
• 房間負載：屏幕揚聲器靈敏度可以通過安裝在擋板墻（半空間）中來提高加載中）。低音炮靈敏度可以通過聚集多個低音炮和安裝在墻壁和地板的交界處。環繞聲揚聲器應承擔滿空間負載，除非它們是齊平安裝在墻壁或天花板表面。請注意，通常無法齊平安裝周圍環境由于需要通過聆聽區域正確對準每個環繞揚聲器。請參閱的制造商指南，用于指導產生的增益。
• 揚聲器和房間校正：
• 揚聲器和房間的頻率響應需要用均衡器進行補償才能應用。大補償增益將導致相關放大器和揚聲器的額外負載，從而限制整體聲壓級能力。
• 根據 SMPTE 202 應用 EQ 可將輸出要求降低到 2 kHz 以上。這是一個對環繞揚聲器的影響很小，但可以大大緩解對屏幕的要求揚聲器，必須克服屏幕損失。
不應假設這些因素會導致混合位置的SPL增加：
• 距離每增加一倍損失小于 6 dB（假定的平方反比定律損失）。
• 房間增益：現代錄音室的混響較低。

詞匯表
聲學中心
聲波似乎來自揚聲器驅動器的點。
AES
音頻工程學會。一個促進音頻和
傳播新知識和研究。
擋板
安裝揚聲器驅動器以防止前后聲波的表面或結構
避免相互干擾，從而導致取消。
方向性
揚聲器驅動器向不同方向發出聲音的程度。
杜比 RMU
杜比渲染和母帶制作單元。
情 商
均衡。出于實際或美學原因調整音頻響應。
頻率響應
揚聲器或耳機可以再現的頻率范圍。
國際電工委員會
國際電工委員會。
.ISO
國際標準化組織。
國際電聯
國際電信聯盟。
LFE
低頻效果。一個頻段限制的通道，專門用于深沉、低音調的聲音。
馬迪
多聲道音頻數字接口。承載多個接口的通信協議
數字音頻通道，由音頻工程學會定義。也稱為 AES10。
斯普特
電影和電視工程師協會。
聲壓級
聲壓級。垂直于以下表面積上聲力的對數度量
聲音的方向。
向上發射
揚聲器驅動器方向，其輸出向上指向天花板。
