這是使用 REW 進行測量的快速指南。
您將需要：
校準測量麥克風
麥克風幻象電源/前置放大器
麥克風支架
電纜和適配器
聲壓級校準
最初，系統將提示您執行 SPL 電平校準。這可能被認為是可選的。您需要一個SPL電平表，每次調整任何會影響信號電平的東西時都必須進行此校準。這包括聲卡音量控制、麥克風前置放大器的增益、音響系統上的音量控制、子音量。如果在任何時候更改電平，則必須重復SPL校準。您可能會在測量會話中多次更改音量。我通常會跳過這一步，只是確保水平合理。高水平可能會導致房間嘎嘎聲，從而干擾結果。低電平可能不會比本底噪聲大多少，并導致結果不準確。
初始設置
1.進入“首選項”選項卡下的“首選項”。
2. 聲卡選項卡 - 選擇輸入和輸出設備（從默認值開始）。
3.在窗口中間，您將看到以下內容：
單擊校準并按照說明進行操作。這將校準您的聲卡。
4. 麥克風/母體選項卡 - 輸入麥克風校準文件。
如果使用 Cross Spectrum Labs 的校準麥克風，請選擇 90 度的校準器，因為您將在麥克風朝下的情況下進行測量。
什么類型的測量？
有幾種不同的基本測量技術可用于低音集成：
近場
法菲爾德（聽力位置）
室外接地層
您可能想從近場測量開始。這些對于將低音炮或低音揚聲器與房間響應隔離開來很有用。麥克風放置在距離錐體約 1 英寸的位置，并且也靠近任何端口。您可以獲得不受房間影響的測量結果，首先最好在沒有房間的情況下看到揚聲器的響應。這種測量技術最適合低音炮，但它確實傾向于排除擋板效應，通常被認為是一種低于 100 Hz 的低頻測量技術。
地平面測量是一種更合適的技術，但往往需要一個安靜的室外空間，例如空置的停車區。這是一種不方便的技術。有問題的揚聲器被放置在地面上以避免“地板反彈”。麥克風放在地上。以這種方式測量的落地支架最好側放，以避免地板反彈。
主要興趣的測量是從聆聽位置獲取的遠場。麥克風放置在您的耳朵可以去的地方。如果您要進行大量測量，則可以通過將揚聲器靠近該位置并將麥克風移動到各個揚聲器位置來加快該過程。結果相似，比移動揚聲器更方便。
您的第一次測量
1. 單擊測量圖標，將出現此對話框：
單擊檢查級別以確保級別正確。首先為信號選擇一個合理的音量 - 一個你可以稱之為“中等響亮”的音量。然后調整麥克風前置放大器的音量，以便有足夠的動態余量。
2. 選擇測量的頻率范圍。我選擇的范圍從 15 Hz（開始頻率）到 400 Hz（結束頻率）。
單擊開始測量。
將運行測量信號，您將看到響應圖。

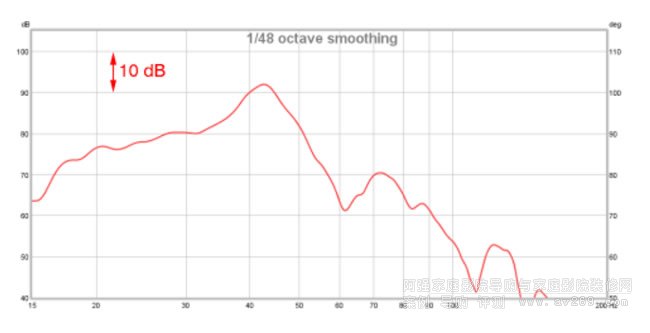

該圖是一個低音炮，它是一個遠場測量。您可以看到基于 44 Hz 的房間模式的主峰值。

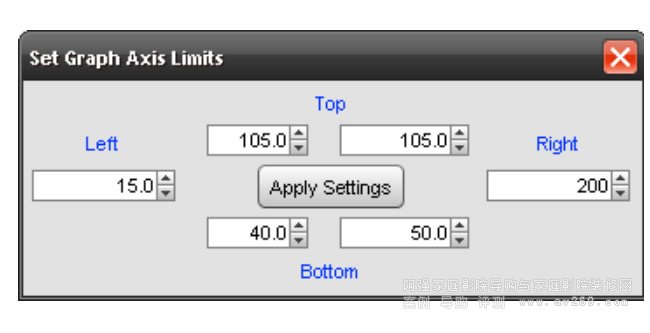

現在調整限制：
設置這些很重要，這樣您就可以輕松閱讀圖表而不會被誤導。您應該限制頻率范圍，以便可以清楚地看到數據。您可以將上限設置為低至 200 Hz，最高為 400 Hz。SPL 范圍也會影響圖表的感知方式。將范圍設置得太大，一切都會看起來太平坦。將其設置為一個狹窄的范圍，這將使一切看起來更糟。

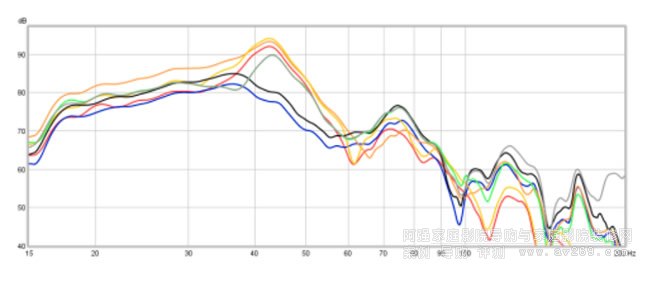

在拍攝了多個具有不同位置的繪圖后，您可能希望查看“所有 SPL”。選擇測量窗口上方的此選項卡，您可以選擇要疊加的圖。
在這里，您可以開始欣賞一致的趨勢。特別是，您可以看到44 Hz處的峰值存在于許多其他測量中。
瀑布圖

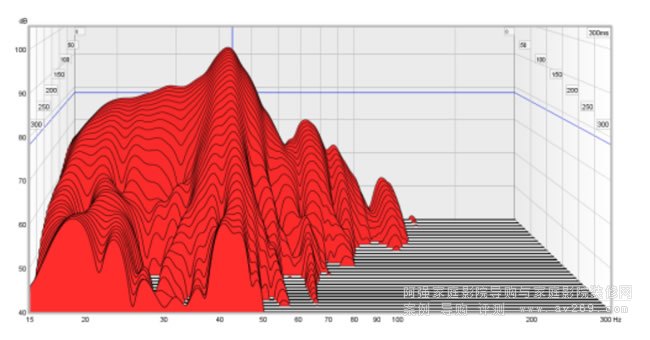

瀑布圖是分析低音性能最有用的圖之一。它們顯示了隨時間變化的頻率響應。
您可以看到隨著時間的推移，44 Hz峰值如何以較慢的速度衰減。
要生成瀑布，請先在左列中選擇適當?shù)臏y量值。然后選擇瀑布選項卡。圖表區域?qū)榭�，左下角有一個“生成”按鈕。單擊生成，您將看到瀑布圖。
您可以用相同的方式生成衰減圖。它以 2D 形式顯示相同的數據。
瀑布傾向于以更直觀的方式顯示整體趨勢，但如果您想在特定時間間隔查看衰減，則此類衰減圖更容易閱讀。這兩個圖對于評估低音陷阱的有效性以及測試您的 EQ 設置都很有用。您可以查看您的 EQ 過濾器是否導致了問題。
