使用 UMIK-1 和 REW 進行揚聲器測量

在使用REW的應用筆記UMIK-1設置進行室內測量的基礎知識后，您可能希望執行一些更高級的測量。在本應用說明中，我們將解釋一些有助于有源揚聲器設計的技術。我們假設您已經啟動并運行了 UMIK-1 和 REW。

您將需要什么

1、一個miniDSP UMIK-1。
2、房間均衡器向?qū)?（REW）。請務必從下載區域下載最新版本以獲得 UMIK-1 支持。
3、建議使用帶吊臂的麥克風支架進行揚聲器測量。

測量

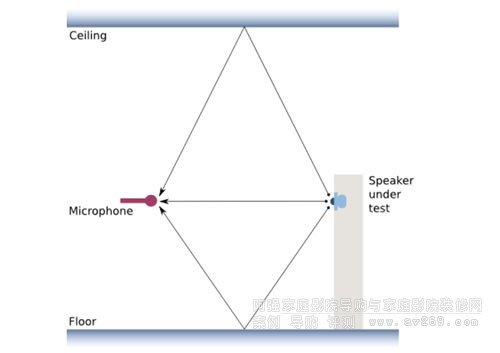

麥克風處于聆聽位置的聲學測量通常稱為室內測量。您正在測量揚聲器（和/或低音炮）和聽音室聲學的綜合效果。這對于評估房間聲學很好，但是在進行揚聲器設計時，您只想測量揚聲器，而不受房間的影響。下圖說明了問題：

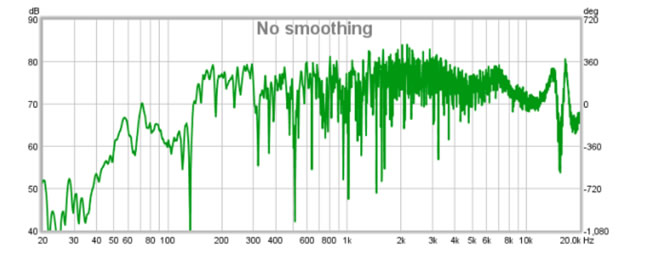

來自揚聲器的聲音首先到達麥克風，然后從地板反射，然后從天花板反射，然后從側墻的某個地方反射。這些反射繼續在房間周圍反彈長達數百毫秒。這就是我們聽到的，但它很難準確測量揚聲器！為了說明這一點，以下是在典型的家庭環境中使用 UMIK-3 和 REW 拍攝的 1 英寸全頻驅動器的測量結果：

顯然，如果沒有一點工作，這是相當困難的！解決這個問題的一種方法是使用消聲室，這是一個非常大的房間，里面有很多吸聲，所以幾乎沒有反射。我們大多數人都沒有其中之一。另一種技術是使用門控測量，其中反射只是從測量中去除。我們可以在 REW 中做到這一點。

首先，讓我們了解我們正在尋找什么。測量是駕駛員在地板和天花板之間的中間距離120厘米處進行的，麥克風與駕駛員齊平，距離1米。根據 mehlau.net 的地板反彈計算器，我們預計第一次反射將在直接信號發出后4.65毫秒到達麥克風。

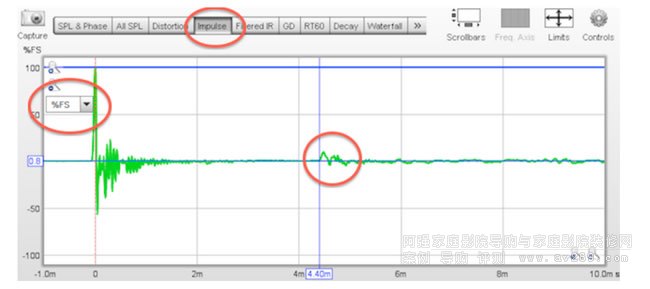

讓我們看看是否可以在示例測量中看到第一個反射。在 REW 主窗口中，單擊“脈沖”按鈕，然后將鼠標懸停在顯示屏上并選擇“%FS”下拉列表（您可能需要調整圖形限制才能很好地查看脈沖響應）：

是的！來了...為了消除這種反射（以及所有后續反射），我們將在4.4 ms處對信號進行門控，如標記所示。轉到“工具→IR 窗口”，將“右側窗口”設置為 4.4 毫秒，然后單擊“應用窗口”。“窗口”是REW用來計算頻率響應的時間區域。顯示屏將更新以顯示新窗口，該窗口將信號減少，使其為零 4.4 毫秒（藍色）：

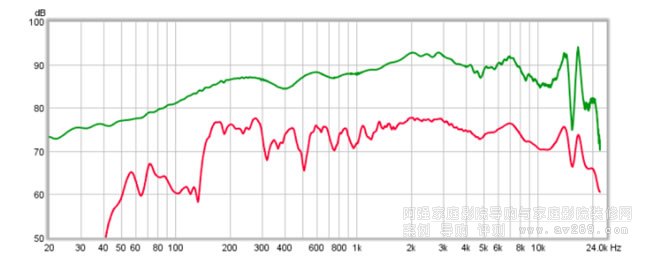

單擊SPL和相位按鈕現在將顯示門控測量 - 也就是說，從頻率響應計算中刪除反射。這是（顯示在疊加屏幕上）綠色：另一種可用于使原始測量圖更有用的技術是平滑。查看主窗口時，可從“圖形”菜單訪問此功能，或從“疊加”窗口上的“控制”對話框訪問此功能。例如，上圖以紅色顯示具有 1/12 倍頻程平滑（并且沒有門控）的相同測量值。雖然平滑有時可用于提供與門控類似的效果，但此示例表明您必須小心：14 和 17 kHz 處的峰值已被平滑，現在不準確。

門控確實有局限性。首先，測量的頻率分辨率降低 - IR 窗口對話框顯示此分辨率。此外，不能表示低于約1/（窗口長度）的任何頻率。在 4.4 ms 窗口的情況下，可以正確表示的最低頻率是 1/0.0044 或大約 230 Hz - 圖表上低于此頻率的任何內容都必須忽略。因此，這種技術在高頻下效果最好，根本不能用于低頻測量。

觀察階段

在某些情況下，了解驅動器的聲學輸出相位很有用。例如，在尋找分頻器集成不良的原因時，或者在執行整體相位校正以獲得線性相位揚聲器時（請參閱重相FIR工具應用說明）。要查看測量的相位，請單擊 REW 主窗口中的“相位”復選框。（或者，轉到“疊加”窗口并單擊“階段”按鈕。

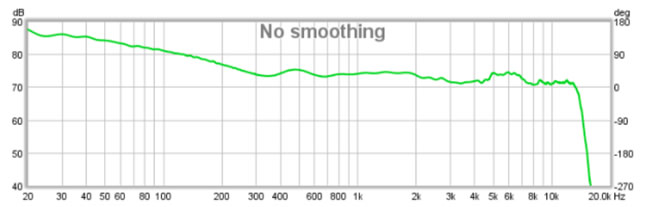

在那里，使用“限制”和“控制”對話框來調整圖形。通常，“展開相位”按鈕將用于刪除相位顯示中的不連續性，而 +360 和 -360 按鈕可用于將顯示置于可用范圍內。這是上述測量的結果（右側的相位標度已結束）：

注意：使用默認的 500 ms 窗口時，您可能無法獲得干凈的相位讀數。如果是這樣，請如上所述對測量進行門控以消除反射，顯示屏現在應顯示被測驅動器或揚聲器的正確相位。

低頻測量
如上所述，門控測量僅在較高頻率下相關，通常高于幾百Hz。即使進行室內測量，您也可以通過明智地使用平滑和注意在精神上將房間效果與揚聲器分開來設計和均衡揚聲器。但是，為了獲得更高的準確性，您可以使用以下一些技術：

近場測量。麥克風靠近被測驅動器，從而降低室內聲音的相對電平。當麥克風靠近錐體時，這對低音炮可能有效。對于全范圍測量，響應會隨著距離而變化，因此麥克風通常需要距離錐體直徑的幾倍。即便如此，內閣對反應的影響也可能不完全可見。

室外測量。如果在戶外進行測量，房間模式將被取消。不過，盡量減少反射仍然很重要。這可以通過將揚聲器和麥克風遠離任何墻壁或其他大型物體并將它們盡可能遠離地面來完成。

地平面測量。這通常也在戶外進行，以避免房間模式。麥克風直接放置在地面上，因此完全沒有地面反射。實際上，麥克風話筒頭離地面仍然很小，因此這種技術可以使用到幾kHz。
