黑膠唱盤必須透過唱針拾取記錄在黑膠唱片溝紋里的音訊訊號，然后以百倍（MM）甚至千倍（MC）的唱頭放大電路處理，之后送至前后級擴大機再驅動喇叭發聲，因此不僅容易受到外界導入震動之干擾，甚至連黑膠唱盤本身的提供承盤轉動動力的馬達震動，都會對其音樂回放產生劣化影響。 然而，從1960年代迄今超過半個世紀，黑膠唱盤一直都只有惰輪驅動、皮帶驅動與直接驅動等幾種承盤驅動方式，上述這些「接觸式驅動」方式都無法將馬達的震動與承盤隔離，都會經由黑膠唱片傳導到極其敏感的唱針上并予以放大——直到此時Esoteric以其卓越的機械加工技藝與創新發想，推出舉世無雙專利設計「非接觸式磁力驅動」 的Esoteric Grandioso T1黑膠唱盤！
Esoteric品牌創立35周年的頂級工藝之作
從1997年品牌創立以來，Esoteric一直以精密的機械加工技術與獨特的電子電路設計，在Hi-End音響市場領域里揚名立萬，尤其他家的VRDS光盤轉盤更是SACD/CD唱盤發展之巔峰，在2013年所推出的Gransioso旗艦系列 更是震驚業界。 過往Esoteric從未推出黑膠唱盤，但令人意想不到是首部制品就是歸屬旗艦系列的Grandioso T1。 當然Esoteric對于Grandioso T1黑膠唱盤的推廣極為重視，日前就由國際業務經理杉浦烈（Tsuyoshi Sugiura）偕同國際業務部海老根陽平（Yohei Ebine），以及開發企劃部的吉田穰（Jo Yoshida）來臺，在總代理「勝旗」的視聽室為所有專業媒體詳解Grandioso T1，并由海老根陽平先生（上圖）簡報解說。
要如何排除傳統黑膠唱盤「惰輪」、「皮帶」或「直接」驅動的馬達震動傳遞？ Eosteric從構想、研發到正式推出歷時五年，其作法就是將主體（包括承盤及底座）與馬達完全分離，讓馬達透過磁力帶動承盤轉動以達成「非接觸式驅動」的目標，甚至Esoteric考慮到電源電路對馬達的交互干擾，因此還將電源供應獨立一箱。 于是，最終的Grandioso T1黑膠唱盤就成了上圖所見的三個獨立部件之組合，得以完全將馬達震動與電源電路對唱頭的干擾完全隔離。

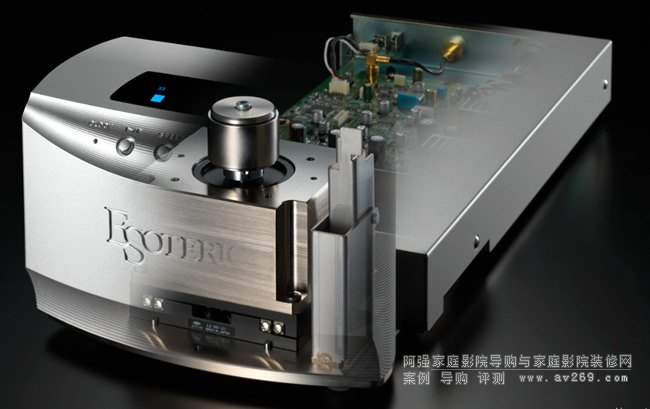

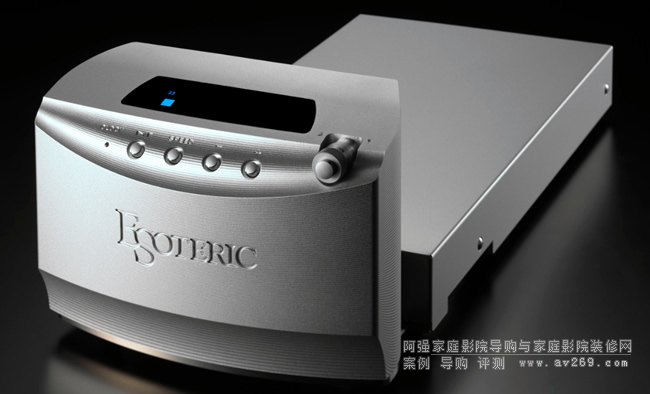

將Grandioso T1黑膠唱盤主體前方中央的這個組件抽出來，它就是分離式的承盤馬達與相關控制電路，前端由鋁錠CNC車制的前面板上緣有操作按鍵與顯示屏。 別看它的體型不大，其重量就高達9公斤。
用來驅動承盤的電動馬達（與「磁力驅動器」）就隱藏其中，它由Grandioso T1外接電源供應器里的一個R-Caore 變壓器供電，后下方長方形金屬盒內是電動馬達的相關控制電路。

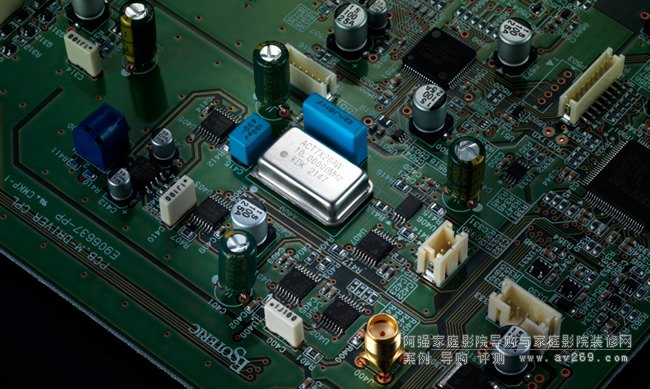

傳統黑膠唱盤都是通過提供電動馬達不同高低電壓來調節轉速，但Grandioso T1則是加上一顆通常用于數字音頻電路的VCXO（Voltage Controlled Crystal Oscillator）高精度電壓控制石英振盪器，以其精準調整提供電動馬達的電壓大小。 Grandioso T1的電動馬達能對應33轉與45轉作切換，也能以每階0.1%的刻度做微調。
不只如此，要求更高的愛樂者，還可以外接高精度的主時鐘的Grandioso G1X的10MHz同步。 海老根陽平先生在稍后的動態展示里，也實際比較了使用內置VCXO與外接Grandioso G1X的10MHz數字時鐘的差異，確實使用Grandioso G1X的10MHz數字時鐘輸入后，能讓黑膠唱片的音樂回放更為精準迷人。
磁浮承盤讓軸承摩擦阻力大幅降低，并且由分離的馬達機構以磁力帶動

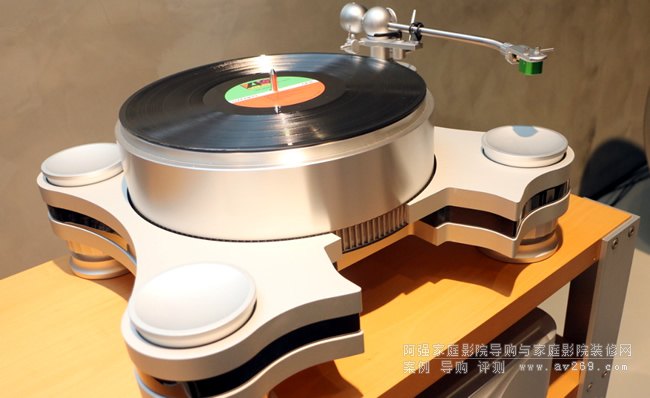

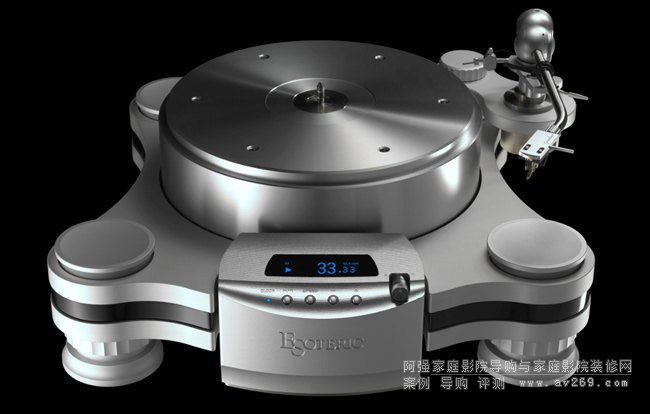

從前上方俯瞰Grandioso T1黑膠唱盤，體型雖不小但完全曲線的線條使其顯得十分典雅精致。

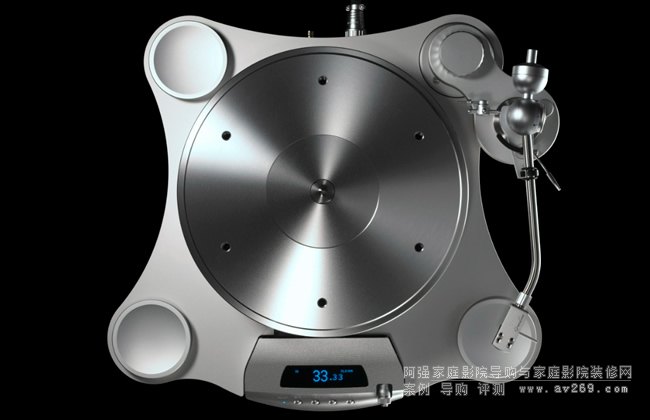

從正上方觀察，可以看到它是前寬后窄的樣貌，各個部件的大小比例相當協調。

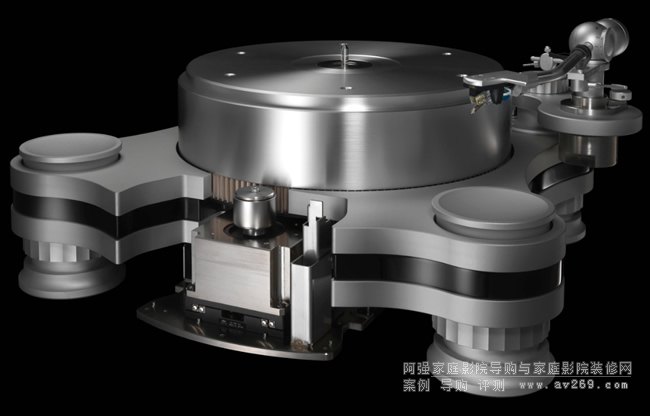

將分離式馬達前方的面板去掉，可以看到實際使用時電動馬達與承盤的相對位置。

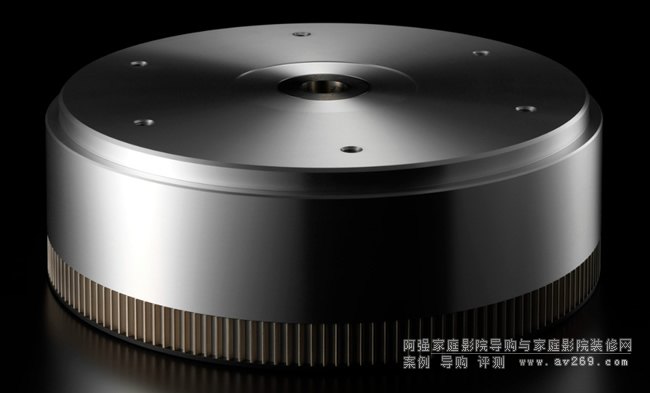

雖然承盤下緣的鋸齒狀很容易讓人誤以為是類似齒輪般帶動的機構，但事實上并非如此，稍后會有更詳細的剖析。 雖然承盤本身是以外部馬達的磁力「非接觸」帶動的，可以排除電動馬達震動之傳遞，但考慮到承盤本身轉軸摩擦仍可能有震動，另外磁力要帶動沉重的承盤轉動也有困難，因此這個重達19公斤的鋁材承盤也用了磁浮設計。 Esoteric在承盤底部，與下方基座的軸承座周邊，安裝有磁極相斥的磁鐵，讓承盤受到向上頂?shù)拇帕?lái)降低其向下壓的轉動質量。

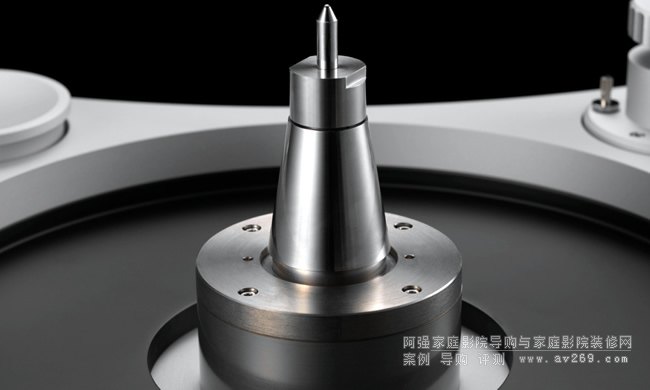

這是基座中央的轉軸特寫，軸承座中央轉軸周邊的環狀物就是能將承盤向上舉的強力磁鐵。 Grandioso T1的承盤重達19公斤，經過Esoteric的研究與嘗試，不同的磁浮推力會讓黑膠音樂的回放產生變化，最終他們將基座的磁浮推力設定在約15公斤，也就是讓原本19公斤重的承盤轉動質量降到4公斤左右，如此就是使其轉動最穩定、重播音樂表現最佳的設定。 海老根陽平先生表示Grandioso T1黑膠唱盤是在Esoteric日本東京工廠內制作的，光是這個承盤的制作拋光就需要花上一個月的時間處理。
前面提到承盤下緣的鋸齒狀構造，其實是用來以其突出部分和電動馬達所帶動磁極「互動」的設計（下方另有圖解），透過這樣的設計就能讓電動馬達上方的強力磁鐵精準帶動承盤轉動。
Esoteric稱此機構為「磁力驅動系統」（MagneDrive System），電動馬達上方的「磁力驅動器」 （Magnetic Driver）有 N-S-N-S 磁極交錯的一圈，承盤底部「感應輪」（Induction Wheel）的特殊形狀，使其尖端部分受到最強的磁力吸引，隨著「磁力驅動器」 的轉動就能以「非接觸」的方式帶動承盤轉動， 而且是以1：1的關系精準帶動。

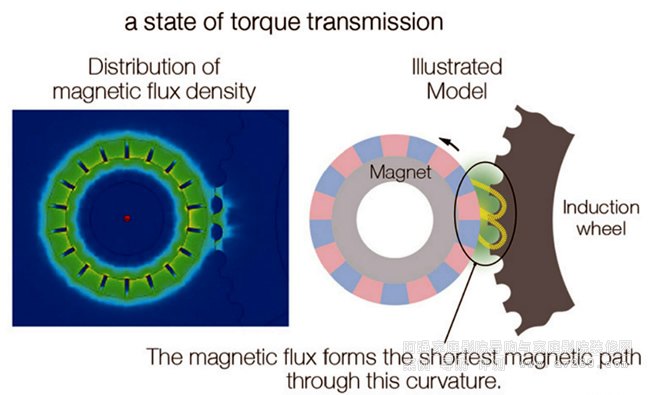

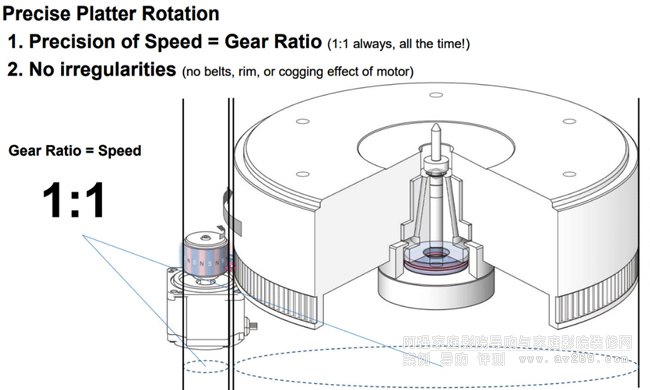

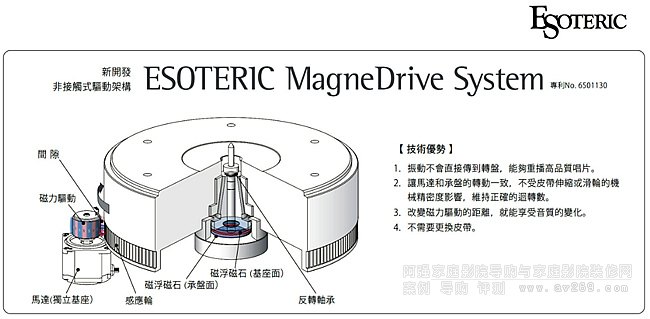

上述的解說，使用這張Esoteric公布的原理圖片觀察更清楚。 請看上右圖，是「磁力驅動器」 與承盤底部「感應輪」最接近處之特寫，由于磁力線在磁極與「感應輪」最突出的尖端處最強（請看上右圖的黃色曲線），所以能夠以其帶動承盤旋轉。 另外，大家肯定會質疑強力磁鐵的磁力難道不會影響同樣以磁力運作的唱頭嗎？ Esoteric表示他們當然量測過，磁浮轉軸底下的磁鐵與「磁力驅動器」都與唱頭有很大的高度差，距離很遠而且「磁力驅動器」的眾多N-S-N-S磁極彼此間的磁力線，磁力最強的范圍也在排列成一圈的圓環處（請見上左圖黃色部分）， 兩者的磁力是完全不會對唱頭有影響的。 為此，Esoteric也以為此設計獨特的「磁力驅動系統」（MagneDrive System）申請了專利（Japan Patent No. 6501130）保護。
可透過微測旋鈕（Micrometer knob）精準微調電機帶動扭力大小以調整音色

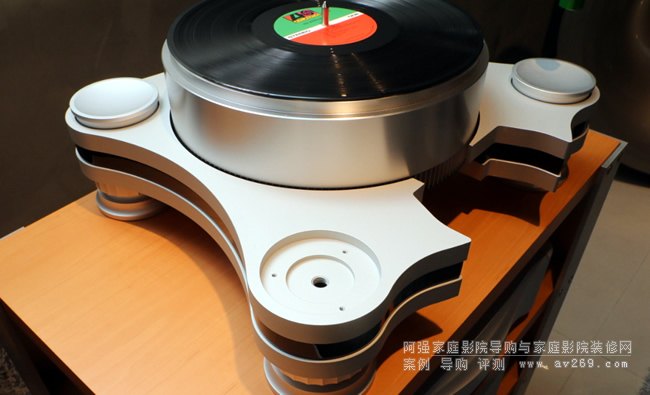

將分離式馬達與磁力驅動器移開后，就可以清楚看到Grandioso T1的基座主體與承盤組合后的模樣。
分離式電動馬達就在下方突出的方形鋁塊內，其上方黑色正方形蓋板內就是由電動馬達帶動的「磁力驅動器」，照片里其右側斜斜突出的對象是轉速感應器。

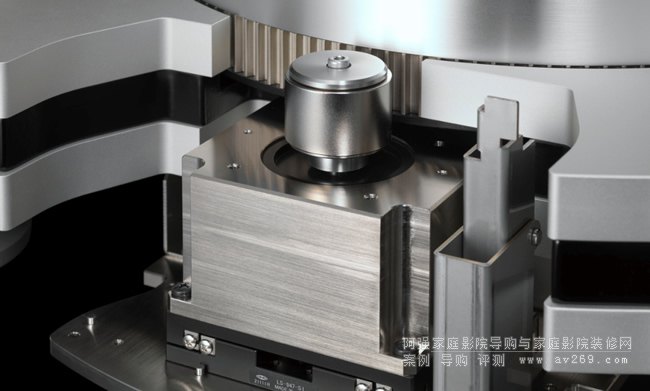

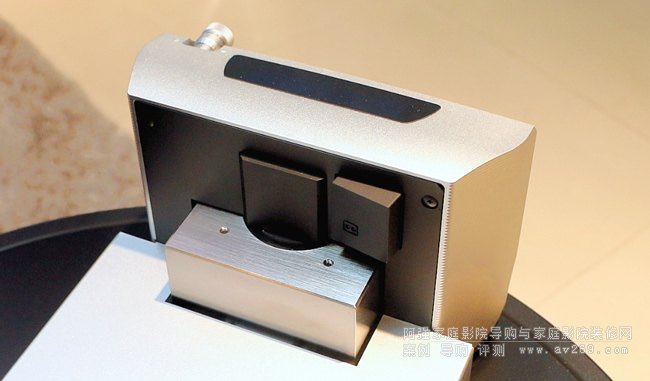

去除分離式電動馬達機構蓋板之后，這是Grandioso T1黑唱唱盤實際運作時承盤帶動區域之特寫照片，原筒狀物件里面就是「磁力驅動器」，它與承盤下緣的「感應輪」非常接近但又毫不接觸，「磁力驅動器」以磁力來帶動承盤精準轉動。

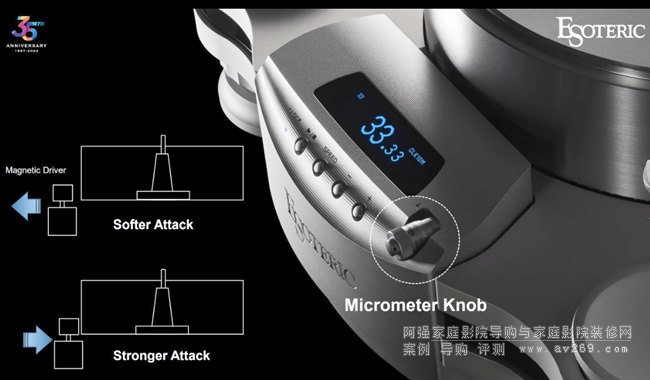

Esoteric也發現「磁力驅動器」與「感應輪」間距會影響黑膠唱盤的音樂回放表現，而且非常敏感，那么要如何精確地調整兩者之間的距離呢？ Esoteric在分離式電動馬達機構頂部右側設置了一個「微測旋鈕」（Micrometer knob）。
為何磁力驅動器與“感應輪”間距會影響聲音呢？ 此一磁場驅動間隙（Magnetic Field Driving Gap）調整會影響磁力驅動器拉動「感應輪」的扭力大小，當間隙每增加 1.00mm 距離時，扭力就會減少 57%。 Esoteric表示當「磁力驅動器」與「感應輪」距離較短時，音樂重播的聲音會較為直接快速且有更有沖擊力，而當距離較遠時音樂則會變得較柔軟寬松，用家可以依據自己的喜好甚至不同音樂類型作微調設定，這是其他黑膠唱盤所無法做到的。
口說無憑，海老根陽平先生也重復播放了黑膠唱片同樣的片段，讓我們實際聆聽比對，印證Esoteric所言不虛。 值得注意的是，海老根陽平先生播放的黑膠唱片里，竟然有Esoteric精心重制的黑膠唱片，這顯示為了Grandioso T1黑膠唱盤之問世，Esoteric在兩百多張SACD/CD制作之后，也將推出重制的Esoteric限量黑膠唱片了，實在值得期待！
鋁材與木材復合之三層基座結構，最多可同時安裝三支唱臂
詳細剖析過Grandioso T1黑膠唱盤創新核心的「磁力驅動系統」（MagneDrive System），當然在黑膠唱盤基座與唱臂等部分之設計，Esoteric同樣耗費了許多心力。 Grandioso T1基座部分為三層式架構，上下兩層以鋁材制作，兩者之間夾著鋼琴烤漆的木材形成三明治結構。 Grandioso T1底座前后左右各有一支粗大的腳柱，本體同樣以鋁材車制，內部有特殊的阻尼抑震機構。 垂直線條造型的部分除了讓外觀有變化之外，同時也是可調整角柱高度的調整環，可用來調整黑膠唱片播放時承盤的絕對水平。

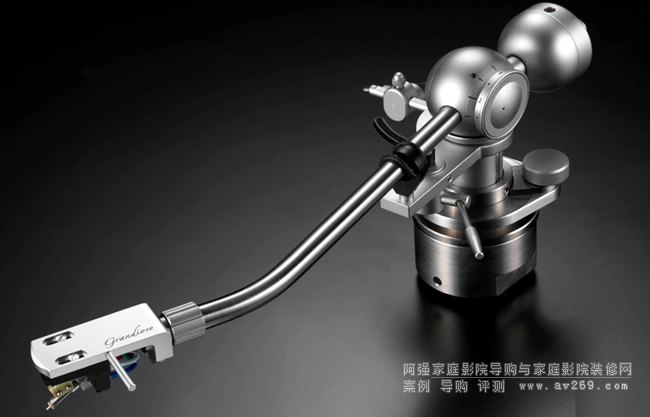

倘若您有心儀或慣用的唱臂，Grandioso T1提供沒有搭配唱臂的選項，但Esoteric原廠有與IKEDA聯合開發出TA-9D 唱臂可供搭配選購。

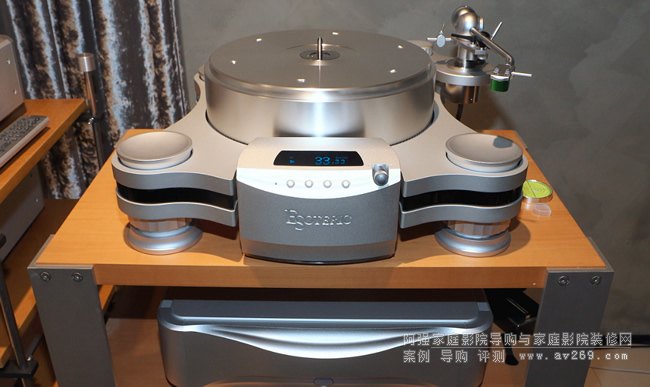

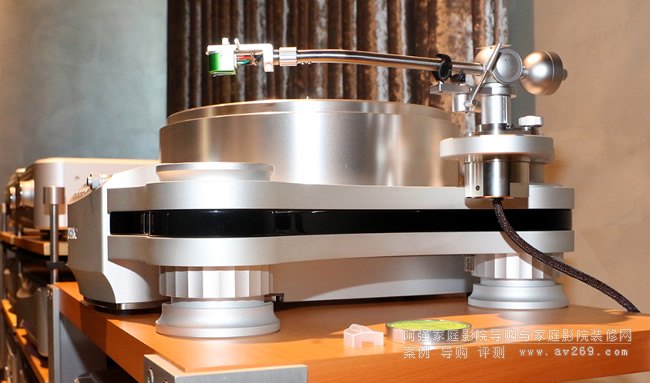

總代理「勝旗」聆聽室里的Esoteric Grandioso T1黑膠唱盤就是搭載了這支唱臂。

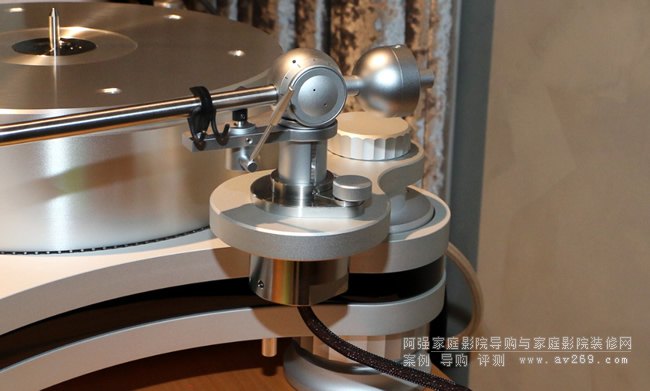

Grandioso T1腳住頂部的圓形頂蓋并非裝飾品，只要將其旋開，就可使用Esoteric原廠提供的唱臂座套件加裝唱臂。

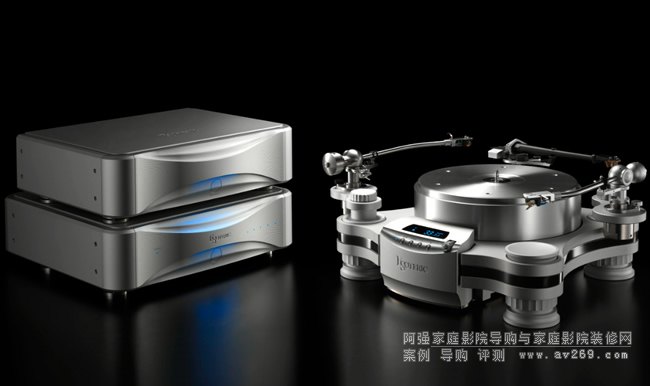

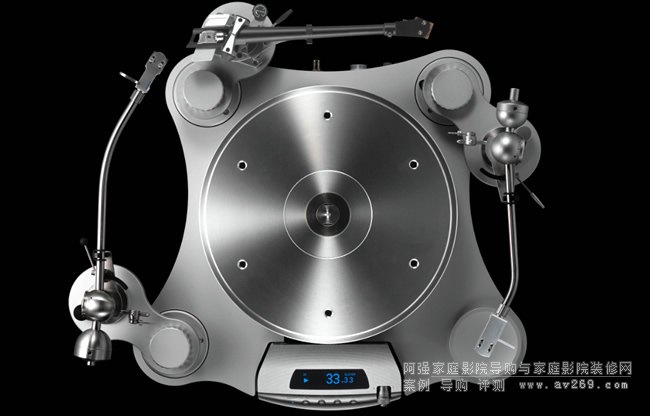

Grandioso T1最多可同時安裝三支唱臂，可以讓用家使用不同的唱臂、唱頭對應各種音樂類型的黑膠唱片播放。

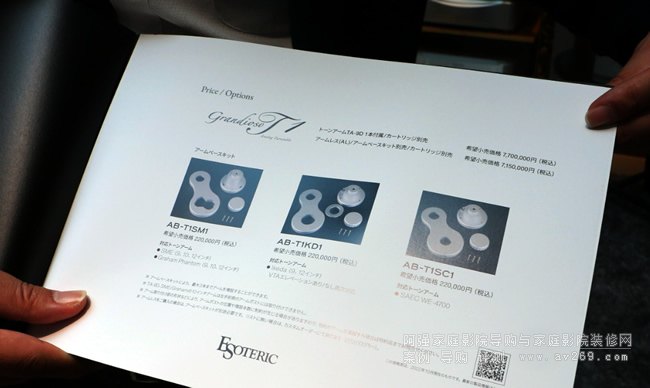

Esoteric目前推出已推出AB-T1SM1（兼容SME、Graham Phantom唱臂）、AB-T1KD1（兼容IKEDA唱臂）與AB-T1SC1（兼容SAEC唱臂）三種唱臂座可供選擇，倘若Grandioso T1用家若想客制特定唱臂對應之唱臂座也沒有問題。
Grandioso T1黑膠唱盤有分離式的電源供應，想要有更好的黑膠唱片回放效果當然要另外再添購搭配Grandioso G1X精準數字時脈產生器。
由于Grandioso T1的主機基座、承盤與分離式馬達及磁力驅動器機構都需要分別裝箱，一套Grandioso黑膠唱盤包裝就是如此巨大的三大箱。
由左至右是Esoteric國際業務部海老根陽平（Yohei Ebine）、國際業務經理杉浦烈（Tsuyoshi Sugiura）及開發企劃部的吉田穰（Jo Yoshida）等三位先生之合影。
Esoteric Grandioso T1主要性能規格
形式：全球唯一獨創專利「非接觸式驅動」黑膠唱盤Esoteric MagneDrive System
磁浮承盤：磁浮方式讓軸承的摩擦阻力大幅降低
磁力帶動：分離的馬達機構以磁力帶動磁浮承盤
高精度轉速控制：以高品質VCXO數字時鐘控制電機提供承盤精準轉速
外接數字時鐘：還可外接Grandioso G1X數字時鐘的10 MHz同步信號
承盤的支點靠近唱片盤面，讓反轉的軸承提升轉動穩定度
可透過微測旋鈕（Micrometer knob）精準微調電機帶動扭力大小以調整音色
基座為鋁材與木材復合之三層結構
四個腳座有特殊阻尼抑震機構設計
轉速控制：33或45 rpm（每階0.1%微調）
最多可同時安裝三支唱臂
主機尺寸（寬×高×深，mm）：497×210×456
外接電源供應器尺寸（寬×高×深，mm）：445×132×270
主機重量：45公斤（基座17公斤、轉盤19公斤、馬達9公斤）
外接電源供應器重量：18公斤
