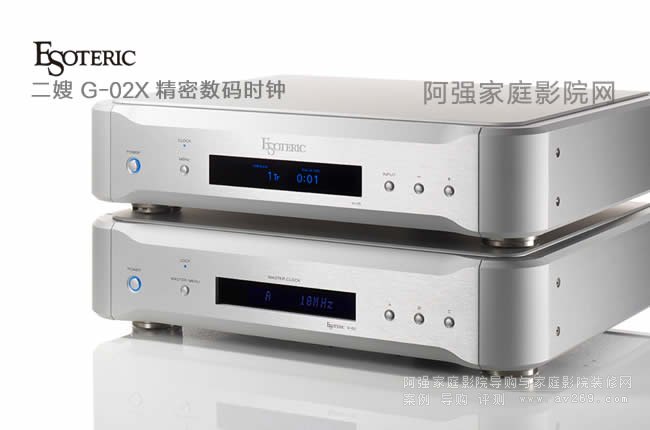

二嫂 Esoteric G-02X 精密數碼時鐘
MASTER CLOCK GENERATOR
新款G-02X配備全新技術—“寬頻時脈緩衝放大器”、“零接地電壓調整”電路，以及全新特制高精密度OCXO來使您的音響系統達到最高境界的音樂表現。
“時脈”為一種脈衝訊號，用來當作數位線路的參考訊號。每一個數位零組件機板上都會有一組時鐘震盪器，而高品質時脈對于產生精準、無震顫的訊號而言極其重要。
G-02X是一臺設計來為數位設備（例如：承盤，DAC，SACD播放器，或網路串流播放器）提供超高精準度外部時脈訊號的機器，且配有專用輸入端子，能夠提供比起數位設備內部時鐘更高純度及穩定性的時脈訊號，并藉此明顯改善音質。
| 主時脈輸出 | 時脈輸出 | 44.1kHz設定 | 44.1/88.2/176.4/352.8/705.6kHz 1.4112/2.8224/5.6448/11.2896/22.5792 MHz |
| 48 kHz設定 | 48/96/192/384/768 kHz 1.536/3.072/6.144/12.288/24.576 MHz |
||
| 通用設定 | 100kHz/10MHz | ||
| 端子 | BNCx4 | ||
| 輸出電平 | 矩形波(TTL level/ 75Ω) | ||
| 10 MHz OUT
|
10 MHz | ||
| 端子 | BNCx4 | ||
| 輸出電平 | 正弦波(0.5±0.1Vrms/50Ω) | ||
| 主時脈輸入(EXT IN) | 輸入頻率 | 10MHz(±10ppm內) | |
| 端子 | BNCx1 | ||
| 輸入電平 | 正弦波:0.5-1.0Vrms/50Ω
矩形波:(TTL level/10kΩ) |
||
| OCXO(晶體震盪器) | 開機后直到振盪器穩定 | 10分鐘 | |
| 頻率穩定度 | ±0.015ppm內(0℃~70℃) | ||
| 頻率精準度 | ±0.01ppm Typ內(全新出廠時)(ppm=10-6) | ||
| 一般 | 電源供應 | AC 120V/60Hz | |
| 尺寸(W×H×D) | 445mm × 107mm × 359 mm | ||
| 重量 | 11.3 kg | ||
| 附件 | 電nj源線x 1、毛氈墊x 3、使用者手冊x1、保證卡x 1 | ||
主時脈處理器
“時脈”為一種脈衝訊號，用來當作數位線路的參考訊號。每一個數位零組件機板上都會有一組時鐘震盪器，而高品質時脈對于產生精準、無震顫的訊號而言極其重要。G-02X則是一臺設計來為數位設備（例如：承盤，DAC，SACD播放器，或網路串流播放器）提供超高精準度外部時脈訊號的機器，且配有專用輸入端子。G-02X能夠提供比起數位設備內部時鐘更高純度及穩定性的時脈訊號，并藉此明顯改善音質。
超高精密度OCXO
本產品的核心配有由ESOTERIC新開發的特制OCXO（恆溫控制晶體振盪器），其內部由恆溫控制器、晶體振盪器和振盪電路組成。此OCXO是本著Grandioso系列的設計理念，為了產生更高品質的音樂，且提供出色的中心頻率精度（±0.01 ppm Typ），與以前的型號相比，將相位噪聲降低約3 dB。
＊測試頻率為100Hz。
“寬頻時脈緩衝放大器”
採用為Grandioso G1開發的“寬頻時脈緩衝放大器”。這些分離式電路配有在高頻下具有優異性能的高速晶體管，并且針對每個輸出端子個別分離，有助于改善音質。
“零接地電壓調整”模式
G-02X在內部OCXO和緩衝放大器之間配備承襲自Grandioso G1的“零接地電壓調整”電路。“零接地電壓調整”模式讓接地輸出的基準電位維持在0V，能有效發揮防止因為接地電壓變動而產生噪訊（隨機性時基誤差）的效果。用戶可以根據個人聆聽偏好在調整模式/一般模式之間選擇不同的聲音特性。
重量級電源供給

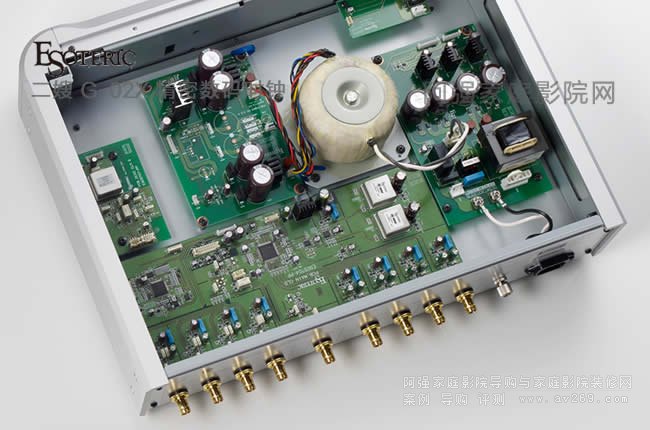

採用新設計的電源以最大幅度地提高新型“寬頻時脈緩衝放大器”的性能，放大器和電源分為多個區塊，以確保乾淨強大的驅動力。使用環形變壓器作為主變壓器，并且搭配專用EI核心變壓器來進行控制。另外，紋波濾波器電路採用同一系列多組電容，且使用蕭基二極體以達到快速響應并支援快速數位處理。

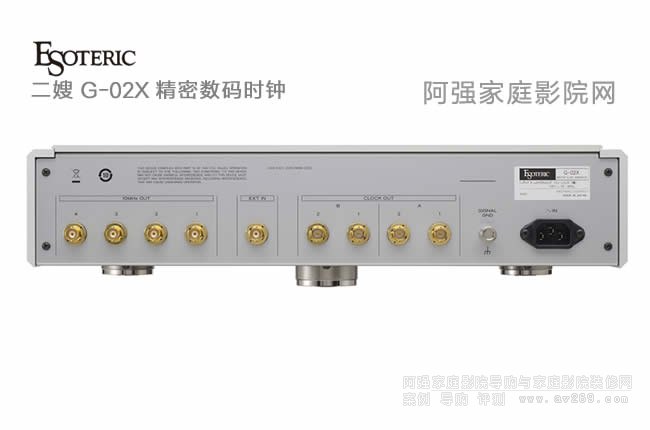

八組輸出
G-02X可以為最多8組設備提供時脈信號。 每個端子的輸出可以個別開啟和關閉。本產品有四個10 MHz正弦波時脈輸出端子。其他四個輸出端子（A×2和B×2）能使時脈信號以100 kHz，10MHz（方波）輸出，基本頻率為44.1 kHz / 48kHz，最高頻率為22.5792 MHz /24.576 MHz，并且可以為每個端子設置單獨的輸出頻率。
