HDR是指高動態范圍的縮寫，就像UHD一樣
標準藍光格式電影通�？梢燥@示220個灰度等級（8位），而HDR電影則使用多達964個灰度等級（10位）的可見圖像信息。由于有更多的層次數量，HDR電影能夠更好地區分圖像的暗部和亮部，因?yàn)榭捎玫牧炼葘哟问荢DR的 4 倍多。
HDR圖像稱增強對比度和具有強大的色彩，但在投影機上，最終的圖像比其SDR等效的圖像更暗，這怎么解釋?zhuān)梢宰鳇c(diǎn)什么？這就是我在這篇文章中要討論的東西。
目前投影機支持的高動態范圍格式有哪些？
HDR10
HDR10是一個開放的標準（SMPTEST-2086），使用標準化的感知量化器（PQ）方法（SMPTE ST-2084）。顏色和亮度信息在REC.2020擴展色彩空間中以10比特的色深傳輸。傳輸?shù)脑獢?shù)據是靜態的，即它適用于整個視頻內容。HDR10是首批開放標準之一，幾乎所有制造商都支持。HDR10也總是4K UHD藍光的一部分，也用于Netflix、Amazon Video等的4K流媒體。
HDR10的特點
開放格式
在SMPTE ST-2084標準中規定了感知量化器（PQ）。
靜態元數據
最低系統要求是HDMI 2.0a
擴展色彩空間根據bt.2020的WCG色彩空間
10位色深
HLG（混合對數伽馬）
Hybrid-Log Gamma，或簡稱"HLG"，是一種全新的方法，由BBC和日本廣播公司NHK開發。該標準使用相對亮度值，以bt.2020標準為基礎，但將其擴展到包括擴展的色彩空間和PQ，現在被稱為HLG或bt.2100動態范圍。不需要為HLG支付許可費，而且該標準也可以在SDR和HDR顯示器上再現。所有HDMI版本都支持HLG，用HEVC和VP9編碼。其優點是，HLG傳輸可以在所有電視上播放，無論是SDR還是HDR。
HLG的特點
伽馬和對數的混合
沒有元數據
相對亮度
10位色深
HDR10+
HDR10+建立在HDR10標準的基礎上，并通過動態元數據對其進行擴展。該格式是由三星、Pansonic和20世紀福克斯公司推出的。Amazon Prime Video、Warner Home Video 和 Philips也支持HDR10+。亮度值可以在逐個場景甚至逐個幀的基礎上設置。這個標準能夠檢測到復制屏幕的色彩空間。
特點
SMPTE 2094-40動態元數據
所有場景的色彩調整
符合ST.2094的動態元數據
元數據以顏色梯度信息為補充。
要求至少有HDMI 2.0a
在bt.2020或bt.709色彩空間的色彩再現，取決于顯示設備。
10位色深
什么是HDR元數據？
SMPTE ST.2086是一個 "主顯示設備色彩量"元數據，用于描述用于掌握內容的顯示器的能力。SMPTE ST.2086元數據包括RGB原色的CIE色度坐標（x，y）、白點和母帶顯示設備的最小/最大亮度。
平均光照度（MaxFALL）是一個靜態的HDR元數據，對應于整個數據流中每幀最高的平均圖像亮度。MaxFALL元數據值的單位是尼特，是亮度的單位。
最大內容亮度水平（MaxCLL）是一個額外的靜態HDR元數據，對應于整個流中最亮的像素。MaxCLL元數據用尼特表示。
亮度是高動態范圍圖像的關鍵。
1尼特是一個測量單位，對應于一坎德拉/平方米。它是一種亮度的測量，對應于眼睛可以感知到的表面的亮度的視覺感覺。SDR（非HDR）平板顯示器達到100尼特。兼容HDR的顯示器必須達到至少540尼特的水平。今天最好的顯示設備可達到2000尼特。SMPTE ST 2084標準甚至希望將來可以達到10,000尼特。
在視頻投影的世界里，由于圖像被反射到屏幕上，達到這樣的亮度峰值就變得非常復雜，甚至不可能實現。亮度越高，投影機的燈泡或激光器就必須更強大。例如，對于一個3米長的幕布，為了獲得100尼特，而不是上述的540尼特，你都需要一臺功率為1570流明的投影機。
為什么我的HDR圖像太暗？
投影機對高動態范圍圖像的正確再現，很少能以 "開箱即用 "的方式實現。這通常是由幾個因素造成的。電視機和投影儀的光輸出通常是有限的，制造商有時不存儲元數據或存儲不正確，因此，播放設備沒有收到正確的值，無法在屏幕上正確顯示圖像。最后一點對投影機用戶來說非常重要：HDR標準從來沒有為家庭影院投影機開發，而是專門為非常明亮的電視機開發的。
因此，必須考慮到投影機的亮度，才能顯示出動態范圍。用一臺打到32英尺的投影機，這個值是1000尼特，用一臺只打到20英尺的投影機，它將是大約650尼特。只有在考慮到這一比例時，HDR圖像的平均亮度才會顯得與SDR圖像相等，但卻有一個額外的好處，即陰影圖像的對比度和準確性更高，高光部分更明亮。
信號源的編碼也很重要，決定了投影機應該支持哪些亮度等級，哪些應該被忽略。

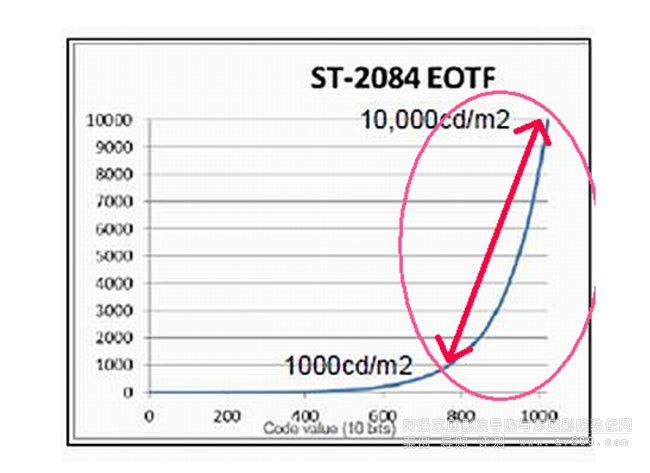

如果投影機在再現水平方面沒有適當?shù)南拗�，就像在這種情況下，該產品將被配置為從0到10,000尼特而不被限制，它將為HDR "高光 "保留其亮度，這甚至不出現在99%的圖像中。這就是為什么圖像太暗的原因：要再現的層次配置錯誤。
因此，在制造投影機時，制造商必須決定如何根據投影機的能力將HDR圖像中從0到1000尼特的亮度變化轉化為圖像顏色的適當梯度。這在今天的大多數家庭影院放映機上是按廠家預設進行的（沒有統一標準）。
這就是為什么當對比度和亮度水平調整不當時，你最終會發現畫面太暗，黑色被阻擋，而SDR畫面看起來更好。

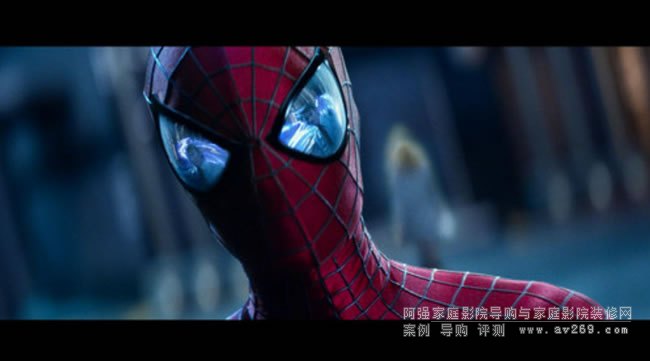

蜘蛛俠SDR

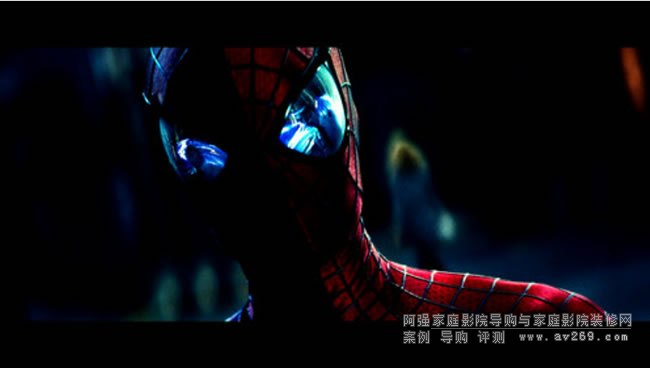

蜘蛛俠4K HDR 對比度調整不好
要糾正這一點，你將不得不手動進行。最大亮度水平使用對比度滑塊設置，最暗點使用亮度設置。這兩種操作必須在投影機上進行，而不是在使用專用測試模式的信號源上進行。你會同意我的看法，這不是很 "即插即用"，而且HDR電影并不是都以相同的MaxFALL和MaxCLL水平編碼的。
在一些少見的設備上，如最新的JVC投影機的視頻處理，通過一個稱為DTM（動態色調映射）的設備，負責實時分析每個HDR圖像的水平。這也可以由madVR等軟件來處理實現。
更多對用戶友好的解決方案開始出現，例如通過實時檢測和播放動態元數據，將HDR 10+整合到愛普生EH-LS12000（最近在我們進行了測試）等投影機中，但如果你沒有這樣的設備或不使用帶有DTM的軟件，除了根據放映的電影調整對比度和亮度設置，沒有其他方法來糾正太暗的HDR圖像。阿強家庭影院網
總結
在把你的投影機和洗澡水一起扔出去并大喊 "商業陰謀 "之前，通過閱讀這篇文章了解你的設備的極限，并遵循這些簡單的提示，使用avsforums 4K HDR套件的白色和黑色削波測試模式調整對比度和亮度，你可以在這里找到。
具有動態HDR元數據管理功能的市售投影機列表。
JVC DLA-N5/N6/N8/N11
JVC DLA –N80/N98/N118
愛普生EH-LS12000B/EH-LS11000W
LG HU80KG/ LG HU85LA
