左：投射式HTPS技術
右：反射式HTPS技術
從上圖看，傳統的投射式HTPS技術的光線通過透明電極直接穿透液晶面板的玻璃基板，而反射式HTPS技術中，光線投射到鋁合金電極后被反射回來。

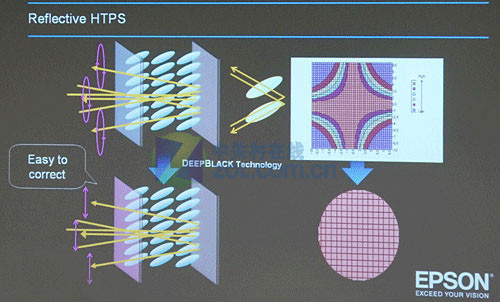

應用DeepBlack的投射式HTPS技術
應用DeepBlack的反射式HTPS技術
投射式HTPS技術，當光線穿透液晶分子時，液晶分子之間的空隙同樣會有光線穿過，但這些光線無法得到利用，導致光線損失。但在反射式HTPS技術中，通過鏡面反射的光線更容易控制方向，使得光線可以有效投射在液晶分子上，從而提高光的利用率。下圖所示反映出實際投影的畫面上兩種技術的差異。

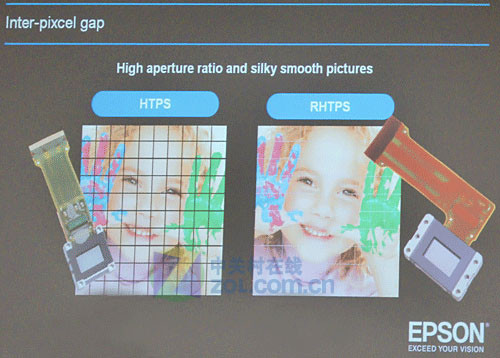

左：投射式HTPS技術
右：反射式HTPS技術
左圖為傳統投射式HTPS技術，光率用率低，畫面像素之間的網格現象比較明顯。而右圖中反射式HTPS技術提高了光線利用率，增強了畫面的平滑度，網格現象明顯降低。
目前愛普生此項RHTPS技術已經開始應用于2010年下半上市的型號為EH-R4000家用投影機中（此款產品采用了0.74英寸的C2FINE技術，亮度1200流明，原生對比度為40000：1，標準分辨率為1920×1080，價格待定），該機在大陸上市的型號為EH-R5000C。
C2FINE：
C2FINE英文全名為Crystal Clear Fine Technology ，中文名為水晶高清精細技術，通過改進用于統一液晶分子排列朝向的無機定向膜制造方法，以及將液晶驅動由原來的TN模式變成VA模式而實現。使用C2FINE無機定向技術開發的投影機產品，能夠讓人們欣賞到更真實自然的圖像。精工愛普生公司將此項技術統稱為“水晶高清精細（Crystal Clear Fine）”技術，意指它能夠獲得像水晶一樣清晰的高畫質。
