NAD C389合并式功放評測:Dirac Live上身、每聲道額定 功率130瓦的2.2聲道

只要二聲道玩家談到DRC,就幾乎一定會提到NAD,NAD這幾年可說是先進擴大機的代表,NAD當然不是第一家應用數字空間校正技術的品牌,但是卻是最早把瑞典Dirac Live技術引入二聲道品牌的廠家,從Masters系列M10開始,結合BluOS串流、Dirac Live校正與D類功女很快成為NAD綜合擴大機的常態,不管在任何價位,所有相關制品的設計都已經預想到玩家的需求: 想聽串流、BluOS有最多串流服務的兼容性,若空間響應與對稱性條件不佳Dirac Live可以做精確的校正補償、確保頻率響應與瞬時響應的正確性,喇叭不好推、有大功率低失真的D類功放電路伺候。 功能與性能都相當全面,50多年的歷史讓他們累積豐富的調聲經驗,本篇主角C 389就是具備上述三大條件的綜合擴大機。NAD C389合并式功放評測:Dirac Live上身、每聲道額定 功率130瓦的2.2聲道自帶數類轉換電路、對應HDMI eARC

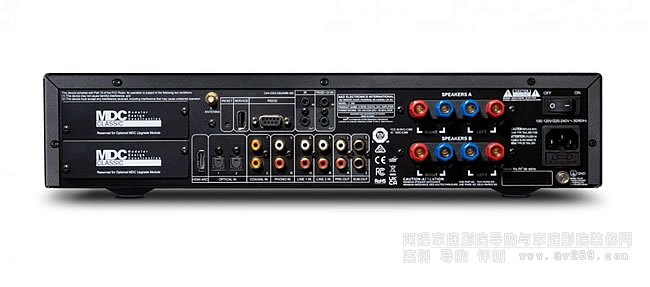

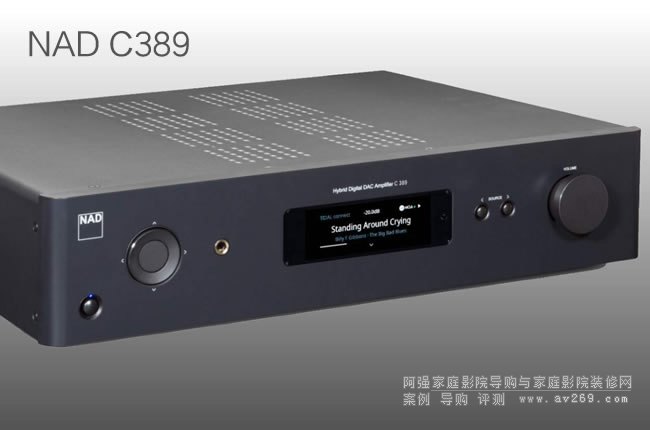

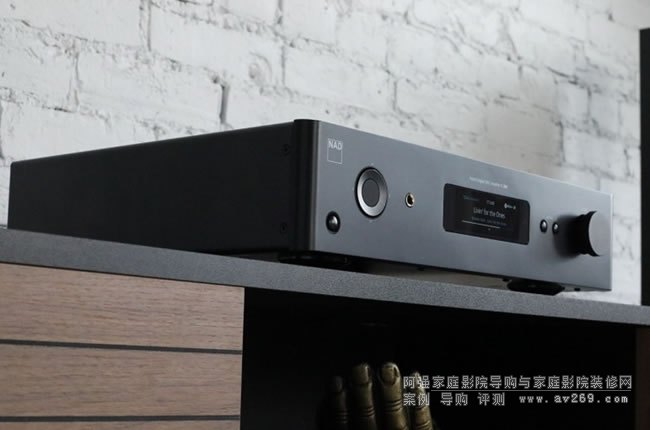

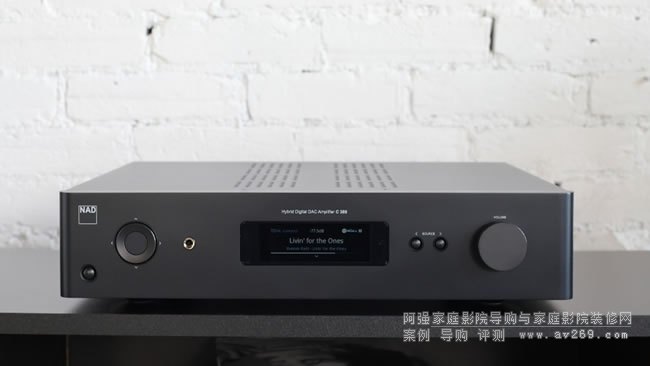

NAD C 389 本體,是一部?jī)?nèi)建藍牙與數類轉換電路的2.2聲道綜合擴大機,背板左側有兩個MDC2模塊擴充槽,可讓玩家加裝NAD原廠提供的模塊進行升級,在加裝模組之前本機不具備串流功能,但NAD已經想到多數家庭的主要聆聽空間就是客廳、客廳影音娛樂中心就是智能電視,所以為C 389配備對應智能電視數字音頻回傳的HDMleARC端子,讓本機能隨著智能電視開關機、能直接使用電視遙控器控制音量,并且以二聲道音響系統取代電視機內建喇叭發聲,不用遷就音質與能量有限的Soundbar。

C 389并沒有獨厚數字,他家Hybrid Digital設計概念的本質就是融合數字與類比,在模擬音頻輸入狀態下還可以走純模擬路徑,NAD C 389的前級電路包含對應MM唱頭的Phono輸入,玩家想接黑膠唱盤也沒有問題。
想裝超低音喇叭 ? 有低頻管理很重要說到能量,本刊讀友們都很清楚只要用承受功率夠高的壁掛、嵌入式或書架喇叭搭配主動式超低音就能表現電影音效低音與極低頻的氣勢與能量,但很多玩家沒有想到低頻管理,問題,沒有把超低音與左右聲道喇叭明確做“低通/高通,的分頻,像是超低音喇叭只負責承接50Hz以下甚至40幾Hz以下,那還真是英雄無用武之地,超過一半 、聽覺比較敏感的低頻段都與它無關,而左右聲道喇叭就算低不下去還得承受擴大機功放輸出的極低頻功率,因此并不會因?yàn)榧由现鲃?dòng)式超低音喇叭就能提高多少音壓輸出能力,相反地在沒有低頻管理的條件下把超低音喇叭低通頻率設得太高,則會因?yàn)轭l段重疊造成轟鳴。

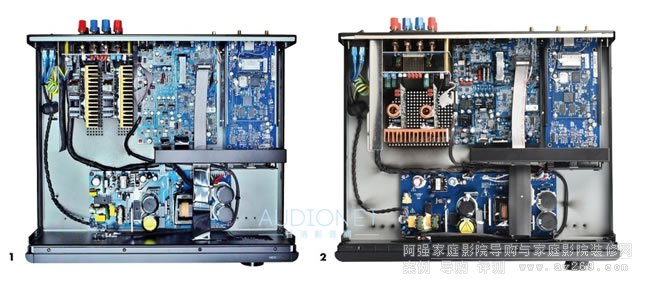

圖1與圖2分別是C 399與C 389,在主要的四大區塊之中,C 389機內右后方的串流模塊與機內后方中央的DAC都與C 399完全一樣,前級電路也很相似。 兩者之間的主要差別在左后方的D類功放電路,C399是用兩塊單聲道Ncore模組,C389則是配備兩塊二聲道UCD D類功放模組橋接輸出,基本上兩者在功放電路都是采取雙單聲道配置。

很多廠商、店家不會告訴你沒有低頻管理會遇到上面那堆問題,我只想說如果您不想練功( 玩透REW)還想玩2.1、2.1聲道,請一定要選有低頻管理,的綜合擴大機或前級,NAD C 389就是目前少數具備低頻管理能力的綜合擴大機,可讓用家自選超低音分頻點、范圍從40Hz至200Hz不用懷疑:有MDC2 BluOS-D模塊絕對比較劃算除了NAD C 389 本體,之外,我強烈建議玩家選配N(xiāo)AD原廠出品的MDC2 BluOS-D模塊,這項配備能夠讓NAD C 389從內建DAC的綜合擴大機直接升級為串流擴大機:可用WiFi或網絡線連網,具備多室串流功能,支持AirPlay2、Spotify Connect、Tidal Connect、KKbox..... 等為數眾多的網絡音樂串流服務,還可以免費聽Radio Paradise的MOA高音質音樂在線廣播

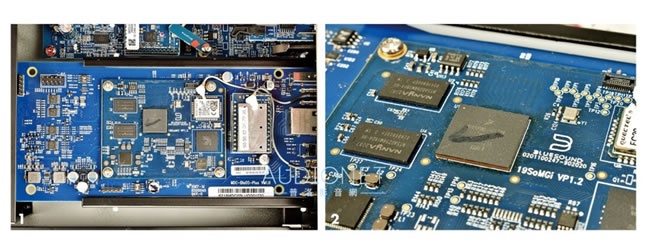

圖1是C 389可選配的MDC2 BluOS-D模塊,內建藍牙與WiFi,只要有這項配備就能為本機增添音樂串流與Dirac空間校正·MDC2 BluOS-D模塊以1.8GHz 32bit微處理片NXP MIMX8MM6DVTLZAA為核心(圖2)

如果您想聽自己的音樂文件,最簡單的方式就是把所有音樂檔案夾存進USB硬盤、插入MDC2 BluOS-D模塊,給它時間匯入,它就能把外接USB硬盤整理分類成為自己的音樂庫。以上所述,其實都還算是串流擴大機或串流播放器應該有的功能,或許您也已經想到“我也可以買部串流播放器搭C 389啊,,但MDC2 BluOS-D模塊的機能還包含非常重要的Dirac Live空間校正,所以這還不只是模組比串流擴大機便宜的問題: 串流你買得到、Dirac Live你買不到( 絕大多數串流播放器沒有 )。
與上級機種C 399極為相似的數類轉換與前級電路
功能說完,接著講電路。 我觀察C 389的電路、再比對當時分析C 399機內電路的照片與筆記,我很確定NAD C389在串流、數類轉換與前級電路與它的上位機種C 399相似度極高:
在串流部分配備相同的MDC2 BluOS-D 模塊,以1.8GHZ 32bit微處理芯片NXPMIMX8MM6DVTLZAA為核心,負責流音頻解碼、Dirac Live校正、低頻管理與其他數字音頻處理,隨后用進入數類轉換電路,前段用TISRC4190把取樣率上轉為192kHz/24bit,接著比照自家上位機種M 33與C 399以具備具備低時基誤差、低失真與高動態特性的高階
384kHz/32bit DAC芯片ESS ES902802M作數類轉換,數類轉換電路的后段用具備寬帶響應特性的TI OPA1664做I/ V轉換與緩沖放大。

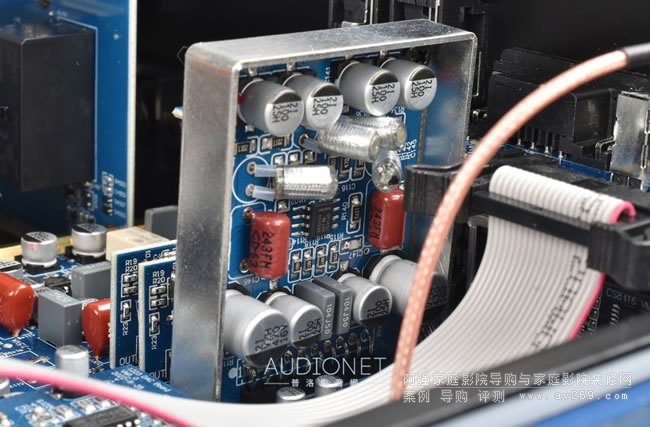

C 389的前級電路做得很正規,它的Phono Stage是裝在一個小金屬殼里面( 下圖 ),有考慮到屏蔽( 降低噪聲 ),此處使用的放大元件是低噪聲低失真、JFET 輸入雙OP Amp芯片OPA1652,前級的訊源選擇與音量控制采用JRC NJW1194,前級的放大組TI OPA1688A與SG Micro SGM82612兩種雙OPA芯片,我判斷后者應該是用在.2( 超低音)聲道。

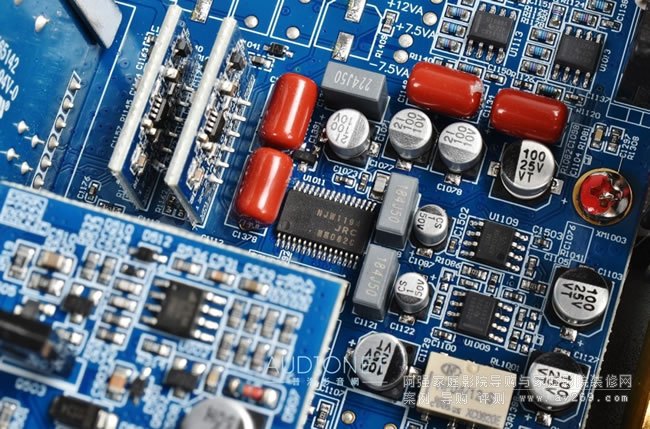

本機有正規的模擬前級電路,以JRC NJW1194作訊源選擇與音量控制采用,高電平放大用TIOPA1688A( 左右聲道 ) 與SG Micro SGM82612 ( 超低音聲道 )。

橋接、雙單聲道的D類功放電路
NAD C 389與C 399的主要差別在于功率放大電路,兩者都是采取D類放大。 功放電路頭段的緩沖放大電路是D類模組廠留給音響廠家自由發揮調聲的地方,NAD在此處當然是自己設計,采用與前級高電平放大電路相同的組件TI OPA1688A。

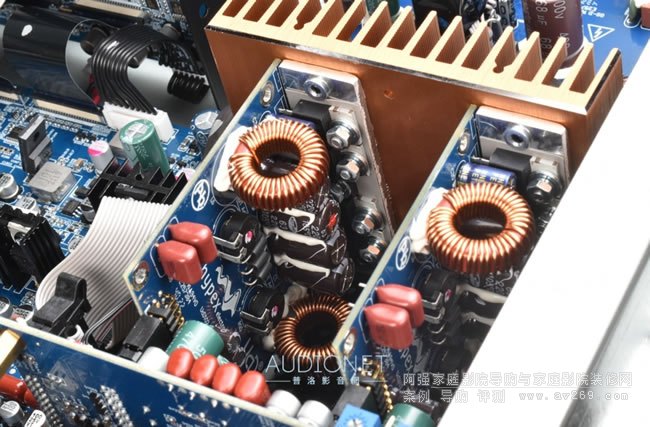

在功放電路部分,上位機種C 399配備兩塊Hypex為NAD客制的單聲道Ncore 模組,本機則是搭載兩塊Hypex特制的UCD102模組( 上圖),這款D類模塊一塊電路板有兩個聲道,C389把此二聲道模組橋接為單聲道,這款UCD模塊的電能效率為92%,在橋接狀態下提供本機每聲道130瓦輸出功率且發熱很低,我想NAD并不是用單一大功率二聲道UCD模組推二聲道喇叭、而是選用這款UcD模組橋接下一塊模組單獨負責一支喇叭,的意圖很明顯,希望以雙單聲道的D類功放配置提高分離度,反應在聽感上就是音場比較寬· NAD Hybrid Digita綜合擴大機的高輸出交換式電源也都是自行開發制造,以C 389電源板的結構來看大致與C399的電源板一致,只是輸出比較小一些而已( 下圖 )

Dirac Live LE目標曲線的設定要訣NAD C 389 只要有選配MDC2 BluOS-D模塊就有Dirac Live LE空間校正,頻響校正范圍是20至500Hz,不只校正左右聲道喇叭,連超低音喇叭的頻率響應也會單獨校正,還能校正各聲道喇叭因?yàn)榫嚯x座位不相等的時間差。目前在Dirac官網還沒有出現本機升級Dirac Live Room Correction Full Bandwidth的選項(全頻段校正),但以Dirac Live LE的校正范圍己經涵蓋了超低頻、低頻與中低頻段,已經足以解決Room Mode造成的低頻響應問題。

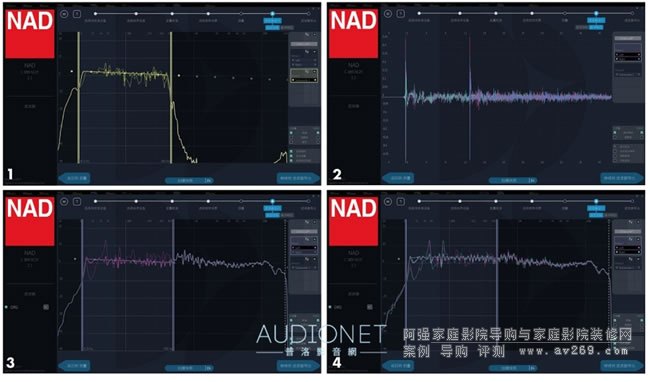

由于本機是2.2聲道機種,因此只要加購專屬串流網卡即可做Dirac Live校正,不只是左右聲道,包括超低音喇叭也能實測校正(圖1),還可以優化全系統各聲道的瞬時響應( 圖2)·由于Dirac Live LE的校正范圍是500Hz以下,如果只用預設的目標曲線,校正的結果會讓500Hz以下頻段的能量比500Hz以上略低(圖3),因此我建議玩家可以把左右聲道與超低音聲道的目標曲線提高到+3dB(圖4),這樣在Dirac Live LE校正之后中低頻與低頻量感會變得充足,獲得更好的三頻均衡性。

然而實際操作使用過Dirac Live LE的人可能會覺得在校正之后的低頻干凈、量感卻有點少當然這或許跟以前“把低頻駐波當成正常低音量感,的習慣有關,但這還只是一部分問題根據我的經驗,另一部分問題是在Dirac Live LE的目標曲線設定,限頻版以500Hz為分界觀察分界左側的目標曲線與分界右方實測的喇叭響應曲線就能看出左側的目標曲線偏低,所以我建議在Dirac Live LE把20Hz至500Hz的目標曲線手動提高到+3dB ( 包含左右與超低音聲道),這樣在校正之后就能得到干凈、亞坦且量足的低頻與極低頻第一種性格·年輕、直接、鮮活為了考慮到?jīng)]有買MDC2 BluOS-D模塊的玩家,這次我分為兩階段試聽,第一階段先試聽NAD C389在完全沒有音場校正狀態下的聲音特性。 在沒有使用Dirac Live校正的狀態下(389表現出年輕、鮮活、快捷的聲音性格,無論是用二聲道落地喇叭(沒加主動式超低音)或是采取2.1聲道(超低音喇叭有發聲 都有著清晰的低頻輪廓,低音沖擊力強、在發聲之后快速收尾,這都顯現出D類放大電路在低頻控制力的優越性,我也肯定它確實能推得動正常靈敏度的落地喇叭。
C 389在Dirac Off狀態中頻直白而明朗,中高音的質感細膩而不修飾,銅顯得清脆、小提琴的光澤感相當充分。此時它的聲音外放、中性,如果搭配音染低、低音速度夠快的喇叭,只要功力夠,NAD C 389可以玩出如同錄音室鑒聽系統非常中性、寫實的性格,音像明確清晰、視覺感強。

老實說這個階段的聽感讓我有點意外: 以前NAD C系列的聲音多數傾向成熟圓潤,C 389不開Dirac聲音竟然會這么年輕、新鮮,如果搭配快速、內建數字PEO能讓玩家預作測量校正的超低音喇叭( 我這回是用Monitor Audio Anthra W10),播放現場演唱的流行音樂、即使只是YouTube影片,就已經能感到非常鮮活的現場感。
第二種性格·熟悉的NAD C系列風味
我想會對本機感興趣的玩家有很多是因?yàn)橄胍肈irac Live,畢竟一般人以客廳為聆聽空間左右墻面對稱者不多,喇叭拉出來離背墻2.5公尺更是不可能,這就是Dirac Live能大展所長處。在它校正的作用下,音像顯得更為凝聚結實,正確的低頻響應能確保用家不再為低頻轟鳴所苦,可以享受到干凈利落、更高的低頻分辨率。
當本機處于Dirac On的狀態,我感覺到它表現出來的聲音性格就是“熟悉的老味道,,中頻溫潤、顆粒感略有柔化,高音的光澤感稍有收斂,減少了刺激性的成分,從前一段所說的廣寫實傾向,轉變?yōu)榈?ldquo;韻味傾向,,一部擴大機、兩種性格,玩家不用糾結哪種比較好,我認為這就像真空管機換管調聲、或者是有兩部擴大機可以在播放不同的音樂時上場,NAD C389可以帶給玩家們?nèi)缤瑩Q機、換種口味欣賞音樂的感受,真的很有玩音響的樂趣!
最佳推薦
NAD C 389的購買價值高不高 ? 顯然很高、尤其是選配BluOS的C 389就是目前市場上有Dirac Live音場校正價格最經濟實惠的串流綜合擴大機之一。只用一部C 389搭配一對喇叭或2.1、2.2聲道喇叭,不只是一套功能完整的串流音響系統、還可以把智能電視納入作為訊源,享受串流音樂影片與電影 。 以音樂表現與性能評估,它在相近價位擴大機之中是輸出功率相當高的一部,在音響性與音樂性兩方取得良好的平衡,我覺得它的音質魅力不亞于自家上位機種C 399 。 整體評估,我認為NAD C 389的性價比相當高,應該獲得我們的最佳推薦。

NAD C389重要特點
數類轉換與前級電路比照上級機種C 399
配備Hypex UD D類功放電路
每聲道額定功率130瓦
可安裝MDC2 BLUOS-D串流模塊升級
·流模塊提供Dirac Live空間校正
配備高階32bit DAC芯片ESS ES902802M
·有低頻管理能力,可接2.1或2.2聲道喇叭
·有eARC音頻回傳端子
·有MM唱頭Phono Stage,可接黑膠唱盤


NAD C389規格
型式:網絡串流綜合擴大機 額定輸出功率:每聲道130瓦( 20Hz~20kHz,包含8歐姆與4歐姆、兩聲道同時輸出 )OIHF動態功率:8歐姆每聲道210瓦,4歐姆每聲道300瓦、2歐姆每聲道350瓦O阻尼因子:150以上 峰值電流: >26安培( 1歐姆,1ms )總諧波失真( 20Hz~20kHz ) :0.02%( 250mW至130W,8歐姆與4歐姆 ) 訊噪比:>107dB(前級)、>95dB( 綜擴) 頻率響應:20HZ~20KHz( 0.3 dB ) 聲道分離度:>90 dB( 1kHz )、>75 dB ( 10kHz ) 數字輸入 : HDMl eARC、同軸x2、光纖x2無線傳輸:藍牙支持apt-X HD 24bit音效,支持雙向傳輸( 接收與發射 )模擬輸入 : RCAx2組Phono MMO超低音信號輸出x20前級輸出:RCAO耳機輸出:6.3mm 叭 端子2組MDC升級模塊槽 :2組O尺寸( 寬x高x深 ) :435x100x390 mmo重量 :8.7公斤參考
售價:NAD C 389本體,MDC2 BLUOS-D模塊為選配
