Bose ControlCenter CC-1 區域控制器用于控制 FreeSpace®、PowerShare 和 ControlSpace® 產品的音量。三種型號，有黑色或白色可供選擇，適用于北美、歐洲和日本的 1-gang 電氣盒。
規格
端口
2 個 RJ-45 接口，允許使用菊花鏈
最大線纜長度
FreeSpace 和 PowerShare：2000 英寸（610 米）
ControlSpace: 500 英寸（152 米）屏蔽連接線，100 英寸（30 米）非屏蔽式連接線
特點
ControlCenter 系列
ControlCenter 系列是適用于 Bose FreeSpace® 功率放大器、PowerShare 功率放大器和 ControlSpace® 處理器的控制面板。有三種型號，提供音量控制 (CC-1)、音量和 A/B 音源選擇 (CC-2) 以及音量和 A/B/C/D 音源選擇 (CC-3)。
ControlCenter 型號

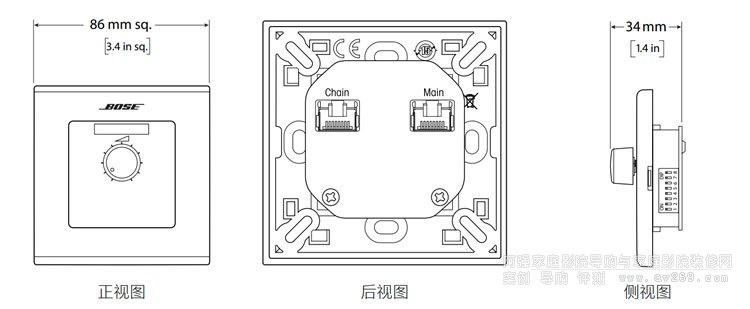

北美和日本型號還可與 Decora® 式墻裝面板蓋（不包含）一起使用。歐洲版型號適用于 86×86 毫米的墻裝面板。
自定義標簽
每個區域控制器都有一疊預打印的標簽，有兩張空白標簽以便自行添加內容。
CV41 4 合 1 轉換器
CV41 4 合 1 轉換器可簡化 CC-1 控制器的主電源布線。
連接 CC-1 區域控制器安裝指南

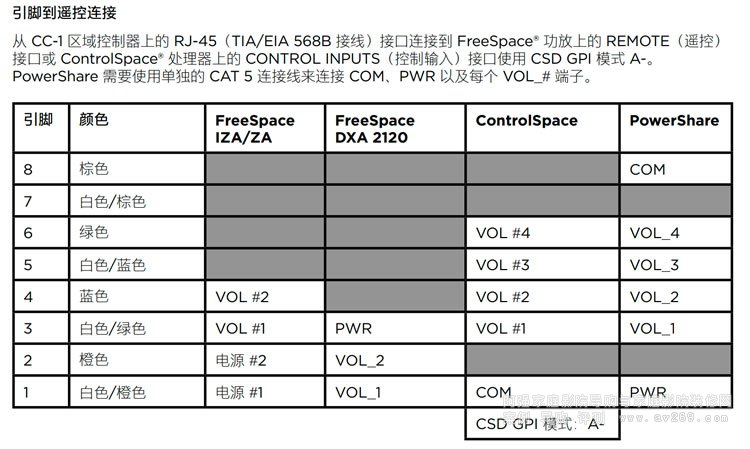

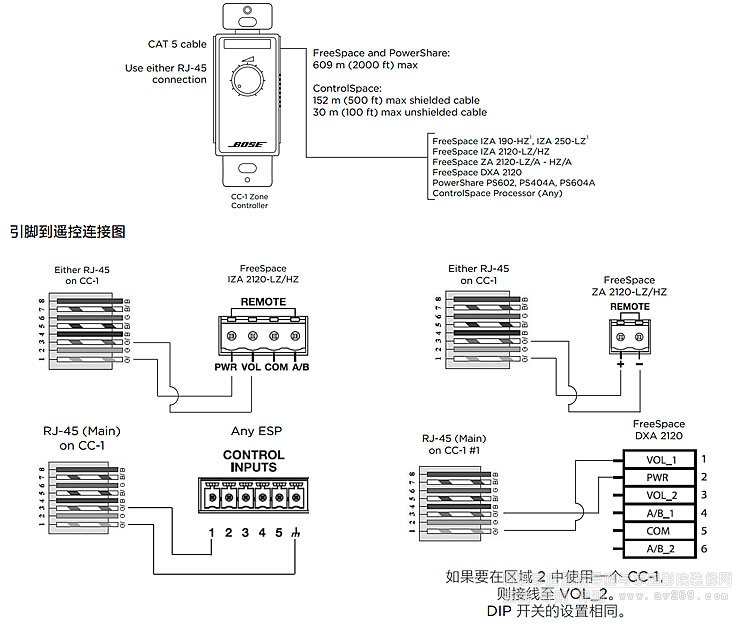

將一個 CC-1 區域控制器連接到 FreeSpace® IZA 190-HZ1、IZA 250-LZ1、IZA 2120-LZ/HZ、ZA 2120-LZ/A - HZ/A 型或 DXA 2120 型功放，或者 PowerShare PS602、PS404A 或 PS604A 型功放，或者任何 ControlSpace® 處理器。使用 CSD GPI 模式 A-。如果要在 DXA 2120 的區域 2 中使用一個 CC-1，則接線至 VOL_2。DIP 開關的設置相同。

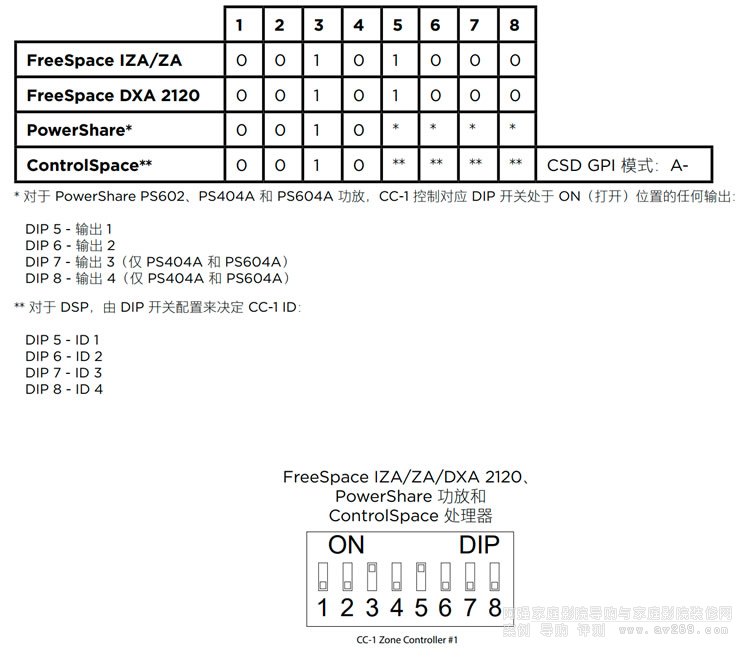

使用以下 DIP 開關設置來配置 CC-1 區域控制器：

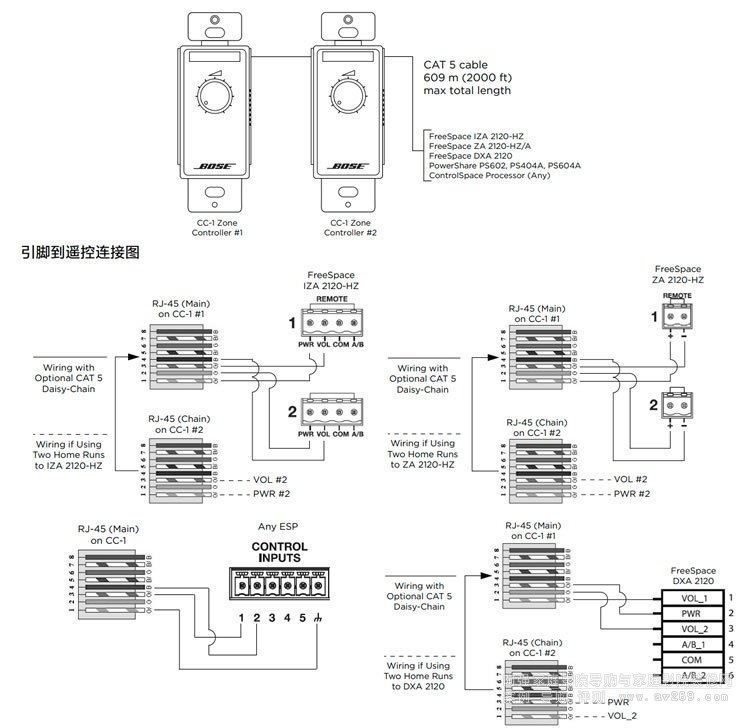

將兩個聯動的 CC-1 區域控制器連接到 FreeSpace® IZA 2120-HZ、ZA 2120-HZ/A 或 DXA 2120 型功放，或者 PowerShare PS602、PS404A 或 PS604A 型功放，或者任何 ControlSpace® 處理器。

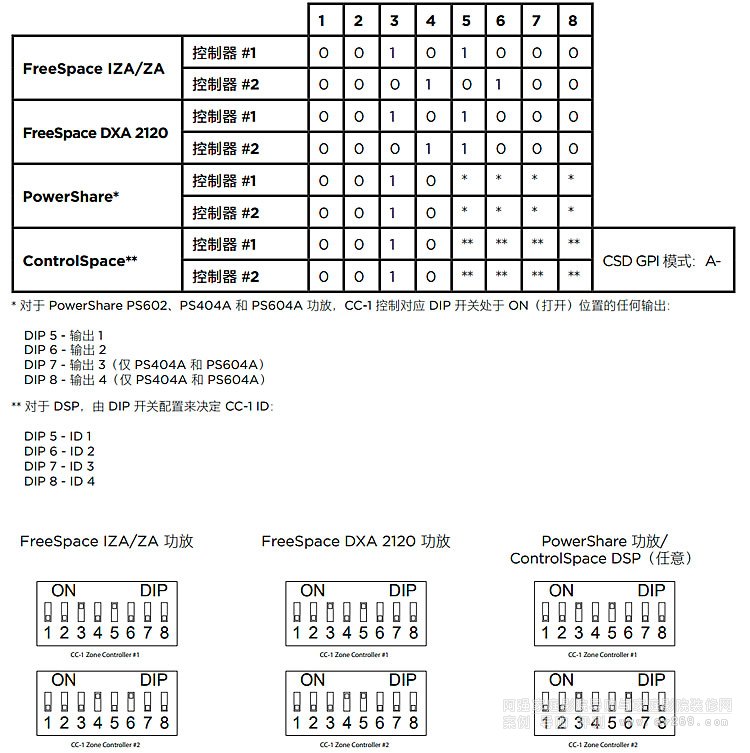

使用以下 DIP 開關設置來配置 CC-1 區域控制器：

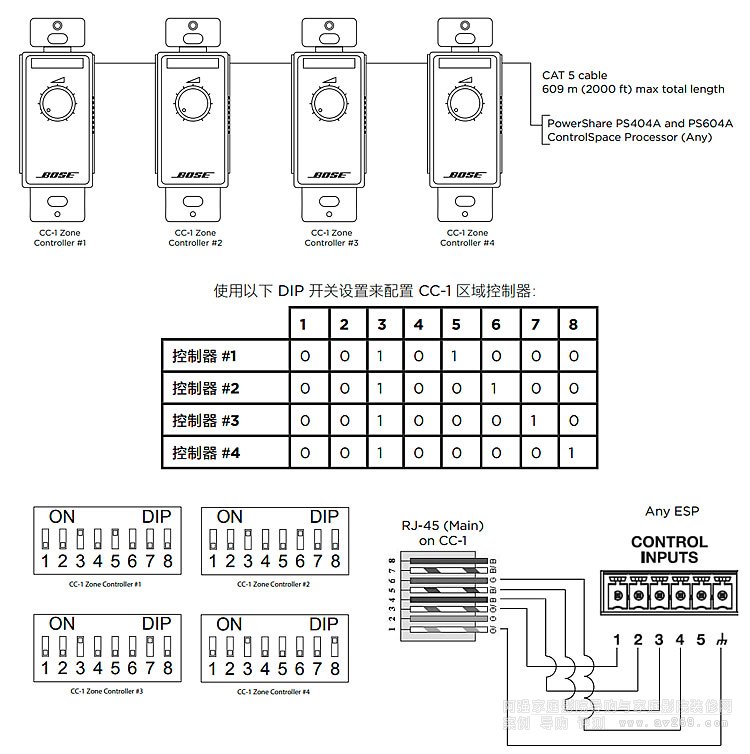

PowerShare PS404A 和 PS604A 型功放或任何 ControlSpace 處理器最多連接四個聯動的 CC-1 區域控制器。
