貴涵Graham Audio是一家家族式英國公司，總部位于英格蘭西南部德文郡的一個小集鎮Newton Abbot。我們對高品質音頻充滿熱情，并相信經典的BBC揚聲器設計提供了當今其他地方難以找到的中立性，透明度和真實感。使用現代組件和生產技術，我們已經能夠在保持原始設計的同時提高性能。
我們可能很小，但我們很自豪能與業內一些最優秀的人才合作，包括Derek Hughes和Volt Loudspeakers。我們的揚聲器系統可在世界各地從精心挑選的插座獲得，這些插座具有完整的演示設施，并將在整個選擇和設置過程中為您提供支持。

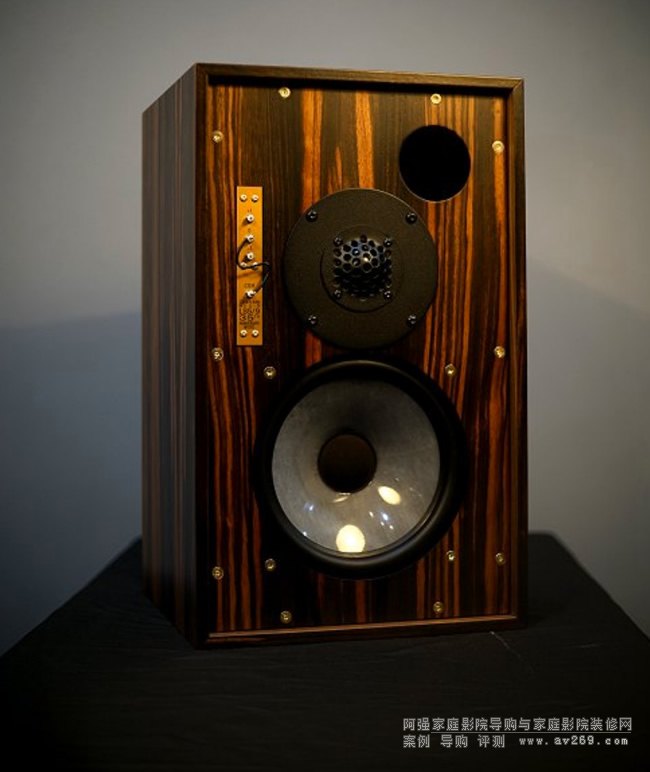

Graham BBC LS5/9
所有揚聲器均在現場手工組裝。一個人負責每個揚聲器的每一步，包括測試和試鏡。第二個人仔細檢查完成的產品，理所當然地重復測試并保存結果以供將來參考。作為測試程序的一部分，所有完成的揚聲器都與我們的主參考樣品進行比較，以確保完全一致。阿強家庭影院
Graham LS3/5
公司沿革
該公司由Paul Graham創立，他在專業音頻的各個領域工作了20多年，包括錄音和廣播行業，以及現場聲音和表演。在所有不同的方法中，Paul一直偏愛專業和個人應用的“BBC聲音”，但擔心許多經典設計將永遠消失，因為幸存下來的例子在幾十年的運作后逐漸失敗。經過幾次偶然的會議和一些長時間的交談，人們決定保留這一遺產的唯一方法是尋求BBC的批準，自己建造它們。

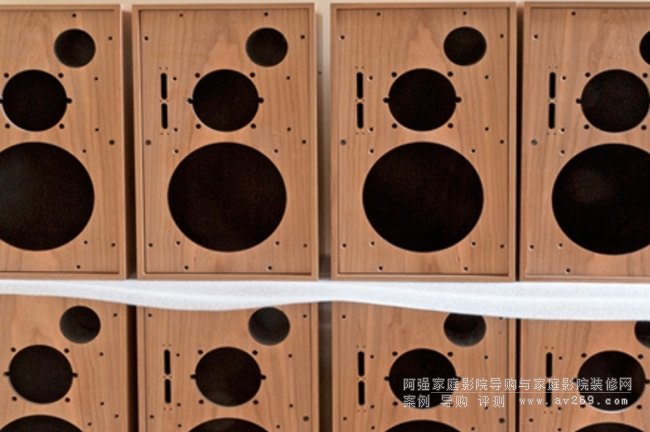

機柜
格雷厄姆音頻外殼外觀看似簡單，隱藏著令人驚訝的詭辯。
英國廣播公司“薄壁”建筑
機柜具有異常薄的壁厚 - LS5 / 9和LS3 / 5僅為9mm，大型LS5 / 8為12mm。大眾市場的揚聲器設計通常使用兩倍的厚度，而薄機柜壁的想法乍一看似乎相當違反直覺。它是如何工作的？
“薄壁”原則是由BBC的研發部門設計的，以滿足對可以在繁忙的廣播中心安全處理的更輕機柜的需求，以及用于外部廣播的更多便攜式設備的需求。在廣泛的調查計劃中，發現與傳統的“厚墻”方法相比，由薄壁制成的機柜加上一層瀝青填充的毛氈應用于外殼的每個面板，帶來了意想不到的性能優勢。

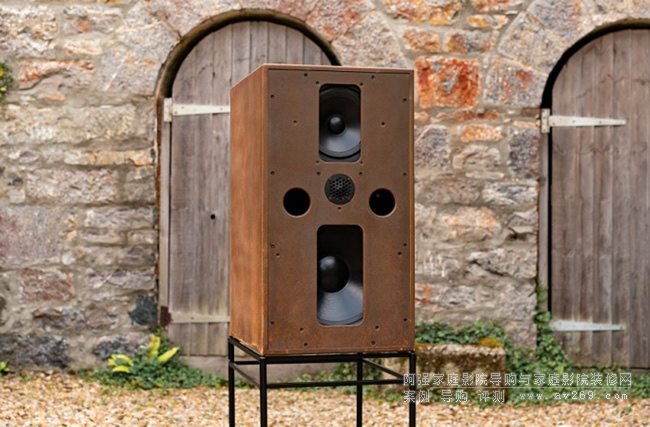

Graham The LS5/5
最大的改進是在關鍵的中檔。機柜的每個面板都會以特定的頻率產生共振，以某種方式為聽眾聽到的聲音做出貢獻。剛性機柜將在中頻時這樣做，即使在非常低的水平下，我們對著色特別敏感，并且再多的加固也無法完全消除該問題。BBC發現，較薄的面板在較低的頻率下產生共鳴，并且具有較低的“Q”，這大大清理了中音，而不是徒勞地試圖消除所有輸出，而是支撐機柜以消除所有輸出。
在每個面板上添加瀝青層通過提供阻尼來改善問題。由于靈活性高，它將聲能轉化為熱量，將面板的輸出降低到遠低于驅動單元產生的所需信號的水平。簡單，但非常有效！
“BBC薄壁”的概念已經為人所知多年，只有薄壁機柜才能提供的獨特中端純度得到了廣泛認可。那么，為什么這種方法在今天如此罕見呢？
主要原因是成本。現代生產方法有利于由厚板制成的櫥柜 - 對于這種類型的結構，膠合過程特別快速和容易。相比之下，薄壁櫥柜在組裝過程中需要高超的技能和對細節的關注。每個接縫都需要木板條來加固結構，并且這些板條必須具有完全的膠水覆蓋，以確保板條和面板之間的不完美界面不會導致聲音著色。
今天，使用瀝青的現代替代品，它執行相同的功能，同時對環境更友好，并且隨著時間的推移更加一致。外殼內的尺寸和位置至關重要，用于將材料固定到位的粘合劑也是如此。

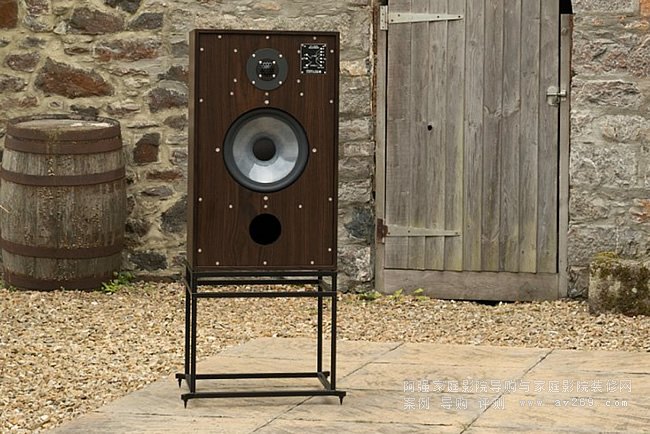

Graham LS5/8
高品質樺木膠合板
BBC規格的薄壁櫥柜要求使用非常高質量的無空隙樺木膠合板，今天比MDF等現代材料貴得多。但它是機柜設計中必不可少的選擇，因為它與面板阻尼結合使用，以實現正確的機柜行為。與使用厚壁的傳統外殼相比，BBC外殼是一種高度調諧的組件，可以無情地揭示機柜材料和構造方法的變化。
機柜內部
必須考慮機柜封閉的空氣。如果不進行額外的處理，駐波將在相反的面板之間建立自己，這些將對音質產生破壞性影響，特別是在中音域。大多數揚聲器使用聲學泡沫，但BBC更喜歡使用LS5 / 8和LS5 / 9的Rockwool板，由一層織物固定到位。
這種方法在材料成本和施工過程中花費的時間方面都比泡沫更昂貴，但幾十年來，Rockwool已經證明自己非常一致。

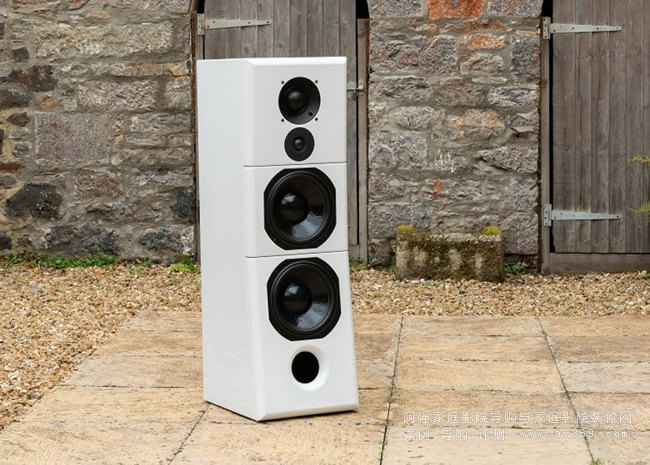

Graham VOTU - Voice of the Universe
機柜外部
各種手工挑選的實木貼面適用于所有表面，包括擋板。揚聲器與格柵平衡，但如果需要，可以輕松拆卸;不使用魔術貼條，而是使用隱藏的釹磁鐵。
令人高興的是，我們的首款揚聲器 - BBC LS5/9 - 受到了評論家和用戶的熱烈歡迎，BBC LS5/8和BBC LS3/5也同樣成功。此外，我們的定制揚聲器系列包括主要用于現場聲音的高功率、高質量無源監聽器（SYSTEM3D） - 從該研究計劃中誕生了落地式VOTU。新的Chartwell LS6位于LS3 / 5和LS5 / 9之間，并且在動力學和音樂洞察力方面沒有給這些模型帶來任何好處。

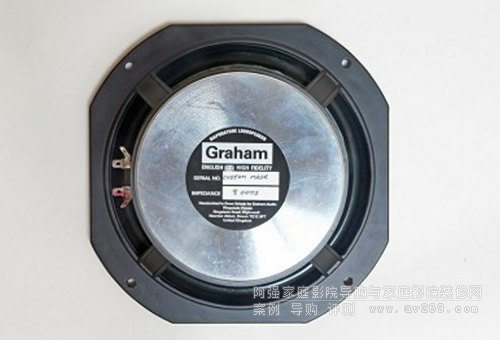

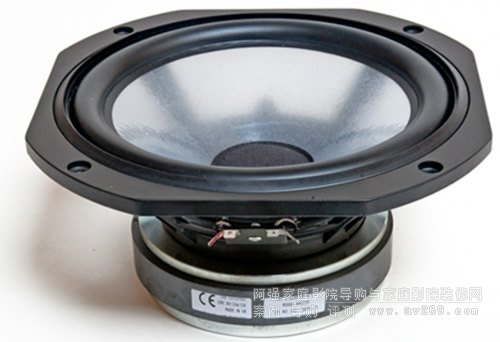

驅動單元
低音/中音驅動單元是揚聲器的核心。雖然音箱和分頻器對整體聲音做出了重要貢獻，但驅動單元的限制對揚聲器可實現的絕對透明度和音樂性水平構成了非常真實的限制。使用過于復雜的分頻器可以減輕低質量驅動單元的一些缺點，但這會帶來其他問題。很簡單，從一開始就投入時間和資源來優化驅動單元要好得多。只要您具備這樣做的專業知識。我們很自豪能與當今英國最優秀的設計師合作，包括Derek Hughes和David Lyth。
從表面上看，動態動圈揚聲器是一項非常簡單的技術：只是一個強大的磁鐵，一個線圈和一個錐形振膜。但是，任何電聲系統——無論是麥克風、轉盤上的拾音盒還是揚聲器——都充滿了復雜性，因為物理對象具有質量和彎曲能力，這意味著它們會失真和共振，為聲音著色。
底盤
起點是堅固的底盤，使所有組件彼此完美對齊。音圈在非常窄的間隙內移動，該間隙必須保持盡可能小以保持極高的磁通密度，但是在單元壽命的任何階段都不得允許音圈接觸磁極片。如果發生這種情況，就會產生嚴重的失真，導致最終的失敗。
對于較大的驅動單元，壓鑄鋁對于保持完美對準至關重要。鋁是熱量的良好導體，有助于冷卻電機組件，并且鑄造框架具有良好的阻尼，這意味著它不會聽到“響起”。
隔膜
振膜對音質做出了至關重要的貢獻，材料和形狀都很重要。
多年來，幾乎所有的低音和中檔揚聲器都使用紙振膜。紙張幾乎可以形成任何形狀，而且比較輕，有利于效率。但幾十年前，英國廣播公司發現表面上相同的驅動單元在樣品之間高度不一致，這意味著完成的揚聲器組件聽起來彼此不同 - 對于專業使用來說是一場災難，其中一致性是絕對的要求。這對廣播公司來說是一個問題，他們開始了自己的密集研究計劃，研究紙張的替代品 - 最初定居在Bextrene上，但后來發現了聚丙烯。整個揚聲器行業都受益于BBC的研究，各種形式的聚丙烯在今天被廣泛使用。
LS3/5 使用 KEF 的 5 英寸 Bextrene 驅動裝置，LS5/8 和 LS5/9 使用聚丙烯隔膜 - 由于需要更大的裝置提供更高的效率和一致性而開發。
對隔膜的確切輪廓進行了仔細研究，以確定理想的輪廓。這是一個令人驚訝的復雜問題，但主要困難來自隔膜在整個頻率范圍內表現為完美活塞的事實。隨著頻率的增加，錐體的內部部分開始單獨移動到外部部分，這是可取的，因為整個振膜太重而無法重新產生更高的頻率。但這種行為必須得到很好的控制和一致，否則它可能是著色的重要來源，不可避免地屬于關鍵的中端區域。這對于LS5/8中使用的12英寸低音揚聲器來說尤其具有挑戰性 - 該裝置需要數月的詳細分析才能完成。
貴涵Graham The LS8/1
周邊環境
連接到隔膜的外邊緣，是構成懸架的兩個組件之一。它尤其重要，因為它是輻射表面的一部分 - 實際上是隔膜本身的延伸。
多年來，許多不同的材料被用于這個角色，并且在此過程中發現了許多問題。
例如，眾所周知，泡沫周圍在大約10年后開始腐爛 - 確切的壽命取決于許多環境因素。幸運的是，這些很少用于高質量的揚聲器，但它們對設計師具有吸引力，因為它們重量輕，成本低。
已經使用了各種塑料，BBC特別喜歡PVC，因為它為隔膜的外邊緣提供了良好的機械端接。這意味著可以在錐體本身內以特定頻率建立的駐波被很好地阻尼，并且希望聽不見。但是PVC有一個很大的問題。多年以后，它會變得僵硬，甚至可以開始收縮回原來的扁平形狀，逐漸失去允許隔膜運動的半角色。一旦這個過程開始發生，驅動單元的聲音就會發生很大變化，并且使用測量設備可以很容易地觀察到效果。可悲的是，許多BBC揚聲器的幸存例子在不同程度上都受到這個問題的困擾。
橡膠環體可以很好地工作，因為它們提供了良好的阻尼，非常適合與Bextrene和聚丙烯隔膜一起使用，并且用于許多高質量的設計，包括我們的。
最終，高質量的驅動單元將對周圍給予驚人的關注。材料的選擇，半輥的精確形狀和尺寸，甚至用于將周圍連接到隔膜的膠水的選擇都將經過精心考慮和優化。
電機總成
作為揚聲器的基礎，聲線圈和磁鐵的組合是揚聲器設計師的另一個關鍵領域。如果對磁隙兩側的極片的幾何形狀注意不夠，則可能導致變形和著色。高溫材料對于確保揚聲器的長期可靠性至關重要。即使是保護聲束間隙免受異物侵害的防塵罩也會對性能產生驚人的影響。

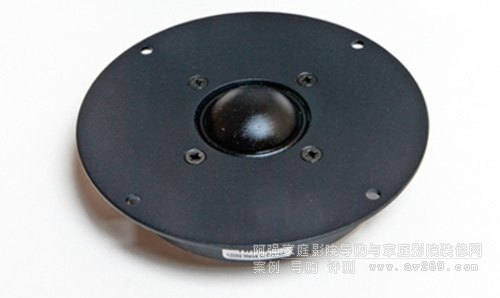

高音
幸運的是，Audax仍然生產34毫米軟頂高音揚聲器，該高音揚聲器被BBC選用于LS5 / 8和LS5 / 9設計。我們使用的每個單元都是相對于我們的參考樣品進行測量的，自20世紀80年代以來，質量控制和一致性的改進給我們留下了深刻的印象。
對于其他設計，我們與SEAS合作，SEAS是最大的驅動單元制造商之一，并因其高音揚聲器設計而特別受到認可。一致性是他們的優勢之一，這對于我們的不折不扣的揚聲器至關重要。

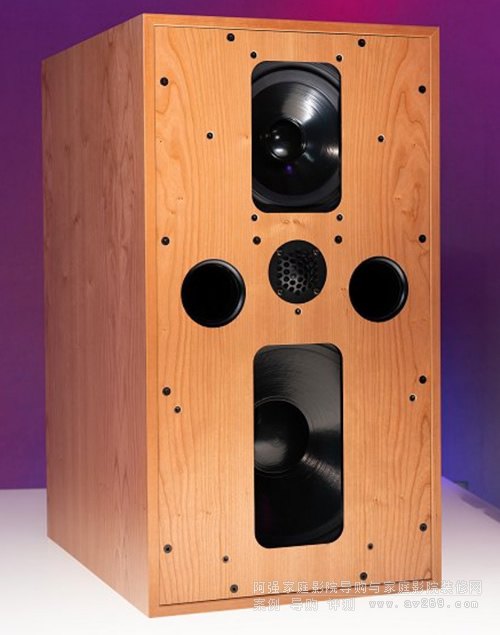

Graham LS5/5
將驅動單元安裝在插槽后面
這種技術今天很少見，但幾十年前它被BBC和其他人廣泛使用。結果出奇地有效，但它們的操作非常違反直覺。
插槽解決了哪些問題？
在低頻下，驅動單元將廣泛輻射聲音。然而，隨著頻率的上升，輻射方向圖變得更加有方向性，就像聚光燈一樣。振膜的直徑?jīng)Q定了發生這種情況的頻率區域。
在執行或分析揚聲器測量時，自然會專注于軸向響應 - 即將麥克風放置在揚聲器前方測量的響應。但是，在聽音室中，您聽到的不僅僅是軸向或直接的聲音。相反，你聽到的是直接聲音和重新選擇的聲音的混合。這種反射的聲音可能以45度的角度從揚聲器中出現，然后它擊中了側壁并朝您的大致方向反彈。在實踐中，您的耳朵會拾取許多反射版本的直接聲音 - 所有這些都在稍微不同的時間到達。值得注意的是，我們能夠理解這一切，但人類的聽力系統是一件了不起的事情！
因此，由于您在聽音室中聆聽揚聲器時形成的整體印象是直接和反射聲音的產物，因此設計師必須關注離軸響應，就像他或她對直接軸向響應的關注一樣。這也解釋了為什么兩個軸向響應非常相似的不同揚聲器聽起來彼此完全不同的原因之一。而且，也許令人驚訝的是，這是BBC研發部門在1960年代及之前非常清楚的事情，當時大型（12或15英寸）驅動單元是常態。
插槽如何幫助
很容易假設驅動單元前面的插槽會使輻射方向圖變得更緊。如果您愿意，可以更集中。然而 - 這是非直觀的部分 - 它實際上做了相反的事情！
在揚聲器前面放置一個插槽會使設備表現得像一個較小的單元。換句話說，它開始變得有方向的點被更改為更高的頻率。這對離軸響應產生了有用的影響，因此在房間中，您可以通過分頻區域聽到更平滑的頻率響應。
為了進一步解釋，讓我們考慮中音驅動單元和高音揚聲器之間的過渡。在低頻下 - 例如，500Hz - LS5 / 5中使用的8英寸中音將具有相當寬的輻射方向圖，這意味著它將以相當均勻的方式向許多方向輻射能量。但是，隨著頻率的提高 - 例如，提高到2kHz - 驅動單元變得更加有方向性。在軸上測量，輸出電平應該仍然健康，但是在與此相距45度時，輸出將大大減少。因此，在這些頻率下，耳朵大多是直接聽到聲音，相比之下，反射的聲音會消耗很多能量。
但請考慮在較高頻率下會發生什么，例如4kHz。在這里，中音驅動器的貢獻要少得多，大部分能量來自高音揚聲器。當然，高音揚聲器的振膜要小得多（只有1英寸），相對于4kHz的波長（約31/2英寸）來說很小。結果，高音揚聲器可以廣泛地輻射其聲音 - 就像中音在500Hz下所做的那樣。
因此，如果沒有插槽，在高音揚聲器接管之前，揚聲器在中頻區域產生的總能量會大幅下降。從主觀上講，我們可能不會對整體響應在這里消失感到非常困擾，但我們肯定會注意到高音揚聲器離軸貢獻的突然到來。大多數人會認為這是不需要的亮度或硬度，盡管軸向測量告訴我們什么。
當然，LS5/5是三向設計，因此這也發生在低音/低音下半音區域，因為12英寸低音揚聲器在其操作的上限范圍內也遭受了相同的方向性增加！
但是必須非常小心地優化這些插槽。如果它們太窄，則前面板后部和隔膜之間有發生共振的風險。擋板和隔膜（以及周圍）之間的理想間距必須通過詳細的測量來仔細確定。加工操作后留下的木材厚度也至關重要。但是，在研究并構建了LS5 / 5設計的原始工作之后，我們想知道為什么這種方法在今天不常用。當然，除了明顯的美學問題。
結論
添加插槽可實現更平滑的功率響應，這是軸上和離軸頻率響應的組合。平滑的電源響應使典型聆聽環境中的放置更加容易。
在眾多展會和活動中展示了新的LS5/5之后，我們習慣于看到發燒友第一次看到LS5/5前部時的反應。但是，我們也習慣了他們聽到設計時的反應！盡管這些插槽違反了所有當前的慣例，但它們確實有效。
