NAD M17 V2i環繞解碼前級搭載Dirac Live空間校正技術詳細解說
支援全頻段Dirac Live Pro是NAD M17 V2i最重要的技術特點，整套系統連接妥當之后，最重要的設定步驟就是執行Dirac Live視聽空間聲學量測校正。想要得到更精準量測校正的用家，可以另外購買精度更高的高級麥克風執行，不過考慮到貼近一般用家的狀況，本次評測僅以NAD M17 V2i內附的麥克風進行Dirac Live校正。如前所述，將本機內附麥克風插入M17 V2i背板USB插槽后，就可以使用裝好Dirac Live軟體的智慧型手機、平板電腦或個人電腦進行量測處理，為了有更快的執行速度，強烈建議優先以個人電腦進行。

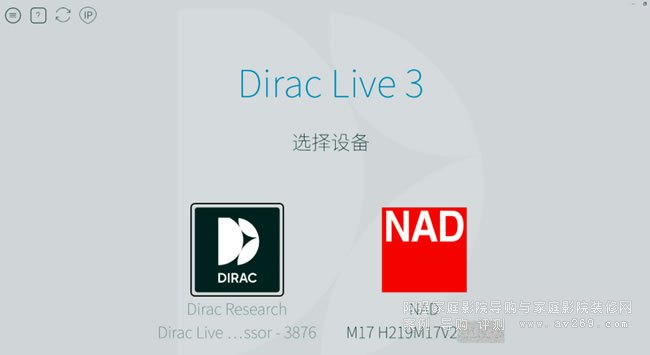

在與NAD M17 V2i同一區域網路的個人電腦等設備執行Dirac Live軟體，就可搜尋到NAD M17 V2i（如上圖右半部區塊）開始進行量測調整，如果自動搜尋找不到，請點擊畫面左上角「IP」處輸入NAD M17 V2i的IP位址（可在本機電視或投影畫面選單的資訊欄內查到），即可找到并點擊選擇。

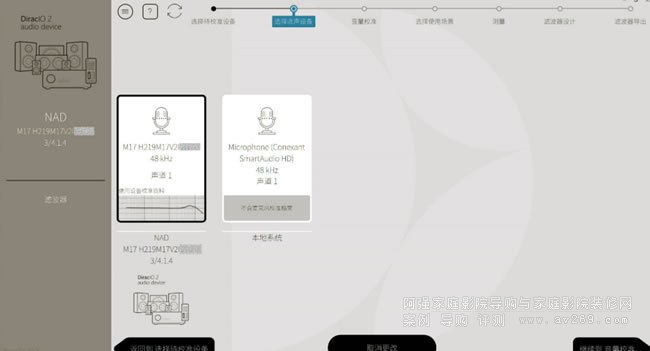

對了，在前述步驟之前，要先在NAD M17 V2i的設定選單裡，設定喇叭配置的格式，例如我設置的是7.1.4聲道架構，在這裡就會看到左側NAD序號底下以「3/4.1.4」顯示（前方3聲道、環繞4聲道、超低音1聲道、天空4聲道），接著點選左側本機內附的量測麥克風。

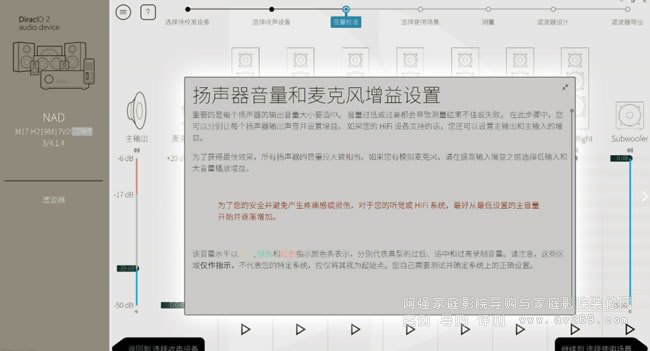

接著要設定揚聲器的音量和麥克風增益設置到適當位置，更重要的是維持視聽室裡的「安靜」，盡量降低環境背景噪音。

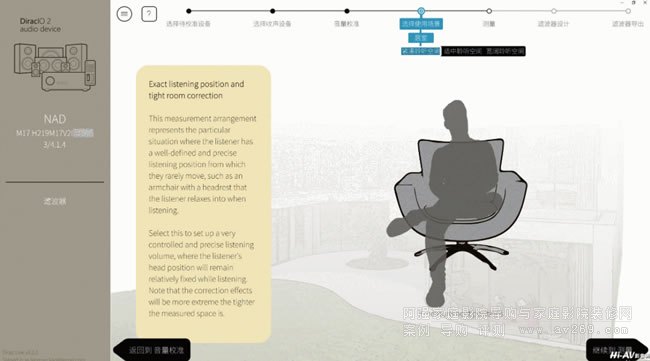

接著選擇使用場景，有「緊湊」、「適中」、「寬闊」三種聆聽空間，對應個人皇帝位、兩人或三人聆賞、更多人聆賞的不同大小區域量測需求，由于越大聆聽區域所需精密量測的時間越久，倘若用家平常個人聆聽狀況居多，選擇「緊湊」即可。
「緊湊」、「適中」、「寬闊」三種聆聽空間范圍的量測點，各自是9、12與17點，當然也可以不量測完所有的量測點就執行校正，但能夠量測越多量測點聲學狀況的話，所得到的Dirac Live視聽空間聲學量測校正效果也越好。我在本站視聽室執行「寬闊」聆聽空間范圍量測，全部17點大約花費75分鐘，之后再等電腦執行計算量測校正數據，大約要花費近兩小時的時間，提供參考。

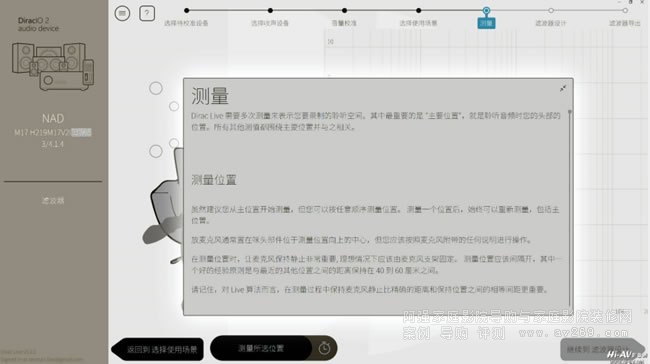

量測前Dirac Live有相當詳細的注意事項說明。

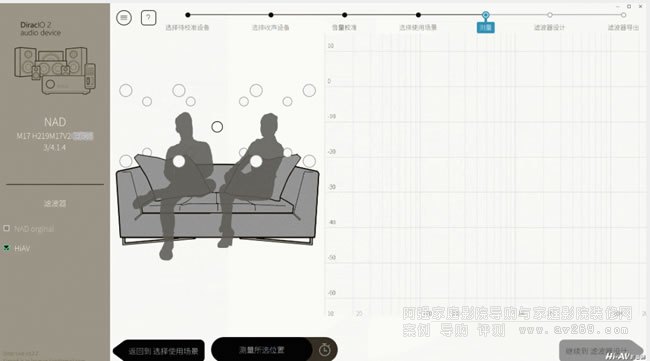

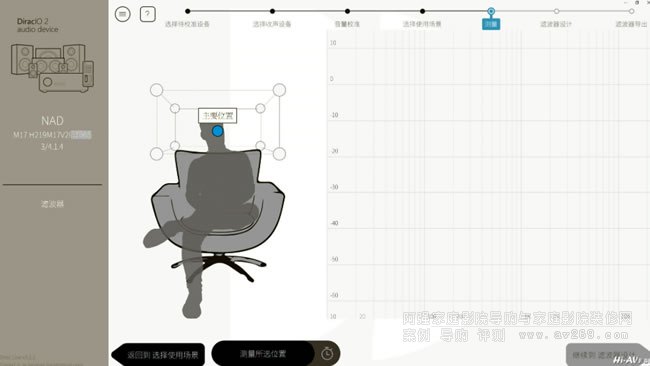

準備好之后，就可以開始進行量測了。

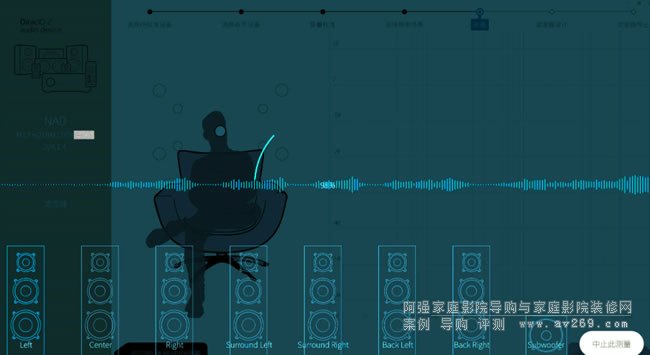

每一個量測點的量測，會從左聲道開始依序讓各喇叭發出測試音，最后再回到左聲道再發出一次測試音，才完成一個量測點之量測。

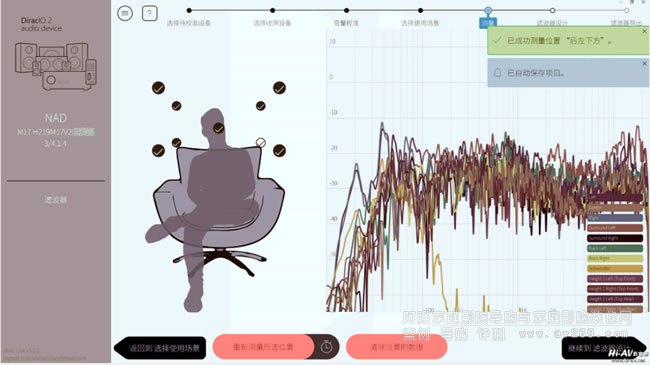

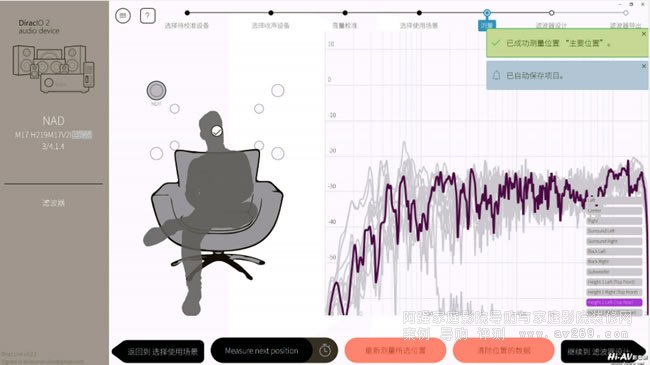

完成一個量測點的循環后，Dirac Live程式會自動儲存，點右邊各聲道的方框顯示該喇叭所量測到的頻率響應曲線，可以看到由于視聽空間聲學影響，全頻段上下起伏的狀態很明顯，這其實都會造成音樂細節受遮蔽、減弱或動態的削減。
接著就是一個量測點接一個量測點，耐心地完成量測工作，讓Dirac Live清楚瞭解視聽空間的聲學特性。上圖是將所有11.1聲道喇叭的量測曲線都點選，同時顯示可發現除超低音以外的11聲道頻率響應曲線差異極大。所有量測點都量測完成（或者你只量了其中幾個就想跳過后面的量測點），就可以點選畫面右下角的「繼續到濾波器設計」。

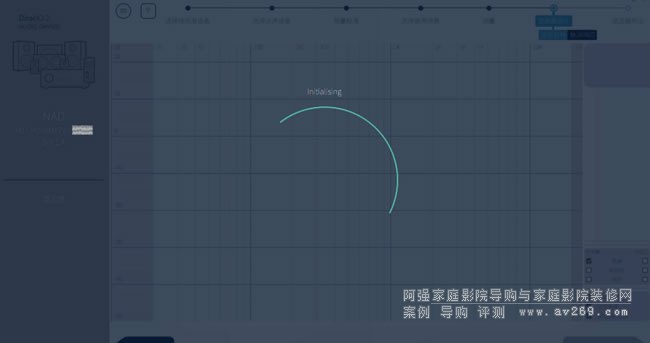

Dirac Live程式就會進行所有量測點的聲學校正處理，這需要一段時間進行，請耐心等待。

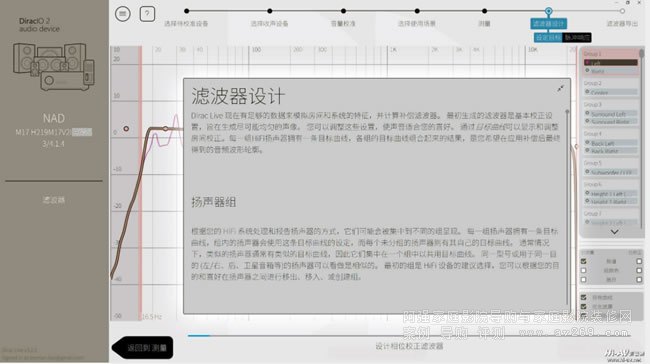

接著Dirac Live程式會顯示「濾波器設計」的相關說明，并且計算出一條「目標曲線」。

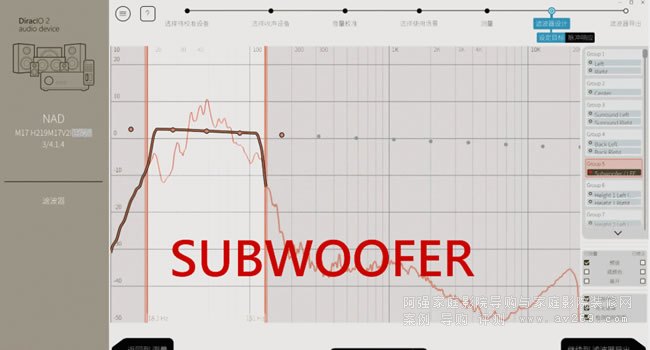

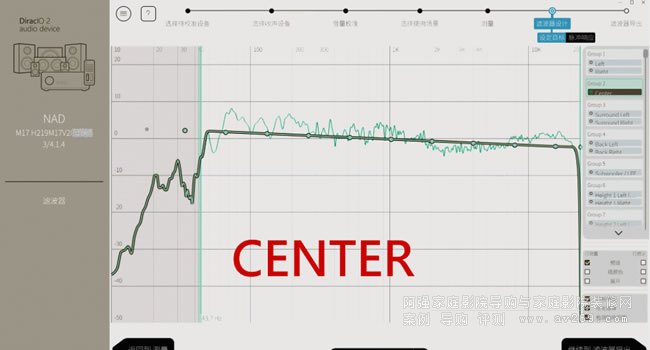

Dirac Live量測校正后的「預設目標曲線」，是一條低頻略提高1至2dB、高頻往下壓約1至2dB的「平直滑落」曲線。它已經去除視聽空間聲學影響對各聲道喇叭的扭曲影響，如果用家不會自己調整，直接將這條「預設目標曲線」儲存使用，就比Dirac Live關閉的狀況能大幅提昇音樂及電影重播時的聲音清晰度、音場與動態。我刻意在各個聲道的量測圖表上，以紅字加注了各聲道的字樣，各位可以注意到即使是相同的喇叭在視聽室內不同位置（例如左與右、四支環繞喇叭、四支天空喇叭），由于裝設位置不同，其頻率響應曲線也有很大的差異。

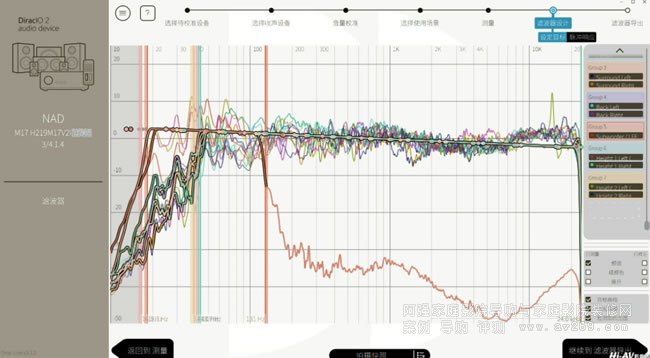

這是NAD M17 V2i在本站視聽室11.1（7.1.4）聲道的Dirac Live量測結果，以及Dirac Live的「預設目標曲線」，用家可以按畫面右下角的「繼續到濾波器導出」，將Dirac Live量測校正后的「預設目標曲線」儲存到NAD M17 V2i的記憶體內（請記得先點選頁面左上角有三條橫線的圓圈圖示，將「預設目標曲線」儲存到個人電腦的硬碟裡，以備后續叫出使用或調整修改）。

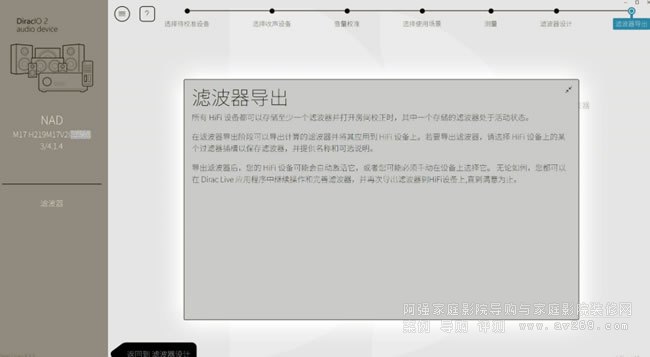

這是「濾波器導出」的相關說明。

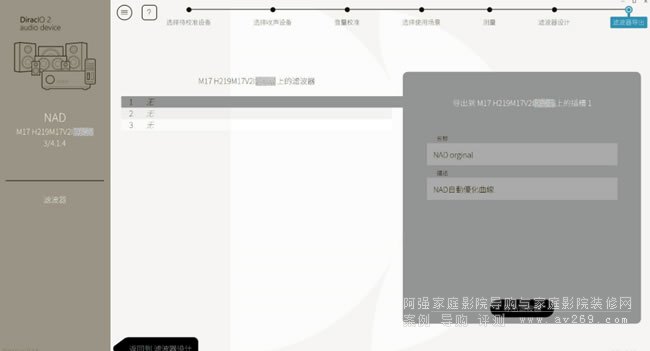

NAD M17 V2i同一時間最多可儲存三組不同的Dirac Live濾波器設定，先點選其中一組，輸入顯示名稱與內容描述。

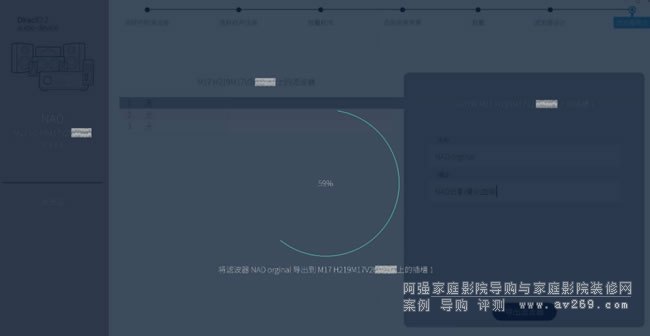

接著按下該方框下方的「導出濾波器」，耐心等待一些時間，Dirac Live就會將「預設目標曲線」儲存到NAD M17 V2i的記憶體裡面，并且讓用家可以切換選用。

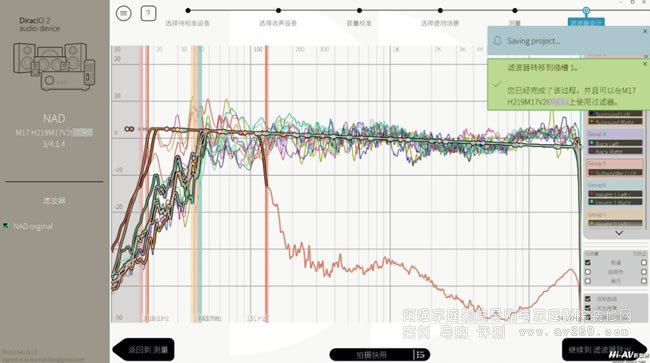

這是儲存成功之后的顯示畫面，之后用家也可以透過個人電腦的Dirac Live程式，叫出連線的M17 V2i之「預設目標曲線」。

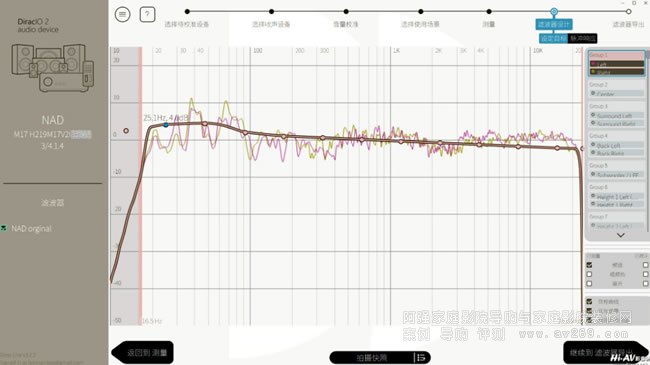

其實，「預設目標曲線」是比較通用但保守的設定，用家也能依據個人的喜好自行拉動調整設定，像是看電影時希望撞擊、爆炸、槍響等感受較為震撼，就可以將低頻段曲線略往上拉（如上圖所示）；又或者希望聽音樂時高頻較細膩、空間感刻畫更好，就可以將極高頻段的曲線略往上拉抬。
不同「目標曲線」的設定，對最終的聽感、速度感與整體表現有極大之影響；但為了避免喇叭或功率擴大機燒毀，強烈建議各個頻段曲線拉抬「最大不要超過5dB」，因為「目標曲線」調整（尤其是量感拉抬）過度所造成的器材或喇叭損壞，是不在保固范圍裡的。自行調整設定的「目標曲線」，同樣可依照上述步驟存入個人電腦硬碟，并上傳到NAD M17 V2i的記憶體裡取用。
