NAGRA HD DAC X 瑞士南瓜超級解碼器是對世界著名款式 Nagra HD DAC 的進階設計。 采用了 HD PREAMP 中的眾多先進技術。音質溫暖且有質感，同時具有極致動態表現和更寬的頻率響應，打造出極高保真度，遠超其他任何數模解碼器。
所用電源系統極為精密，它使用超快的碳化硅整流二極管，超低噪聲電壓調節器以及由超級電容組組成的虛擬電池，容量是 HD Preamp 的三倍。新型 HD DAC X 包括不少于 37 個穩壓超低噪聲獨立電源。HD DAC X 在 RCA 和 BNC 上均具有 AES-EBU，S/P-DIF，還具有 2 組 Nagra Link 單模 ST-1 光學輸入，以應對將來的 Nagra 高清音源使用。USB 輸入采用專有軟件，該軟件圍繞 8 核 X-Mos 芯片設計。
這款新型 Nagra HD DAC X 使用了超高精度和超低抖動時鐘。所有內部計算由高性能 FPGA 進行。任何輸入信號都將轉換為 DSD 256 格式（11.2 MHz 采樣率）。
主數字電源的噪聲水平比 HD DAC 低 30 倍，而 HD DAC使用的已是低噪聲電路。這些新電源的噪聲量級為 0.4 到 0.8 µV rms（從10 Hz 到 100 kHz）。僅數字部分就使用了 16 個超低噪聲電源。數字輸入和 D/A 板構建在 8 層結構的高精度 PCB 上。
模擬部分非常的出眾。曾用于 Nagra HD DAC 的成熟解決方案得以保留和改進。同 HD PREAMP 一樣，采用了雙單聲道拓?fù)�。從�?shù)模解碼板出來的模擬信號被送到對稱電流放大器，大大降低了阻抗。這一獨特部分性能水平驚人，級間變壓器的 28 H 感性負載的上升時間僅約為 1800 V / µS。它無需反饋，也不提供任何增益。
自制變壓器
電壓增益只能通過新一代的 Nagra 變壓器實現。這些變壓器的另一個作用是使音頻信號不平衡，從而擊打單端電子管級。這些變壓器是由我們技巧純熟的專業變壓器技術人員在瑞士的 Nagra 車間內專門制造的。這些變壓器需經過嚴格的質量測試，它們的性能表現是這款新型 Nagra D/A 整體質量的關鍵。
在變壓器之后，經由兩個軍規 JAN5963 NOS 電子管組成的組件（每個通道一個），阻抗會進一步降低。這一階段采用陰極輸出設計。每個燈管的加熱燈絲電壓都可單獨調節，以使自噪聲降至極低。這一階段設計為沒有反饋。這一部分使用了許多特殊組件，其中一些是根據 Nagra 的規格定制的。

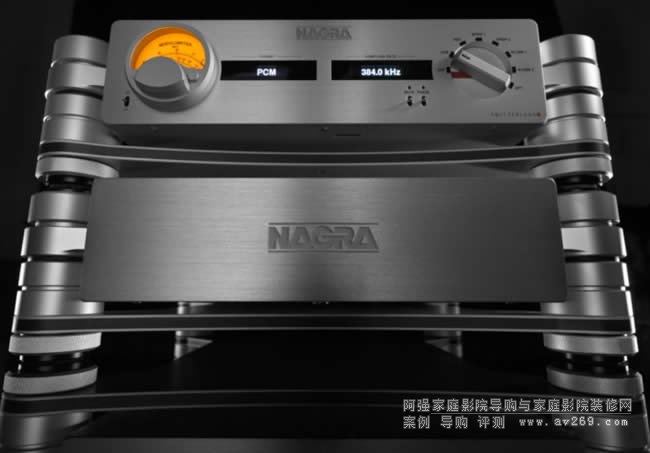

Nagra 機械工程師調整了新設計的 HD Preamp 所使用的避震架，進一步將麥克風的共振降到新低。
眾多獎項
HD DAC X 在上一次的落基山音頻音樂節上發布，并獲得了五項最佳音樂獎。
“…在所有的產品中，使用高解析度的 2xHD Storyville Records 翻錄了 Sonny Boy Williamson 的 The Blues 或The Sky is Crying（DSD 256），后者錄制時他可能已經 66 歲了，這讓我大吃一驚。充滿親密氣息的聲線，男人滄桑的說話聲與仍然完好無損、出人意料的甜美歌聲之間的巨大反差，這一切都深深吸引了我。”Jason Victor Serinus, Stereophile
“ Carmen Gomes 的 Sings the Blues 專輯中的曲目，雖然僅是 DSD 版本，但聽起來也很棒。如果這還不夠，那么 1948 年 Peggy Lee 的美妙錄音，rescued from acetate masters，……則徹底驚艷了我。”
緊隨其后的是 Nagra/Rockport，Julie Mullins 的最佳表演獎：
“談到出眾的聲音和出色的樣品材料，Nagra 推出了其全新的 HD-DAC-X（6.5 萬美元），以及其它 HD-line 電子產品，復古的 Nagra 磁帶座和 Rockport 揚聲器。René Laflamme 展示了無數錄制良好的曲目，從 Norah Jones 的新現場專輯（升級為 DSD256）到 Sonny Boy Williamson，再加上 Rare Gems，例如 1948 年 Peggy Lee 的以數字文件傳輸?shù)膯温暤冷浺?ldquo;Bye, Bye, Blackbird”，她的聲音比起之后材料中的聲帶表現出了更樸實的自然風情……一些表演者走進來并歡呼：“真讓人激動��！”
技術參數
電子器件

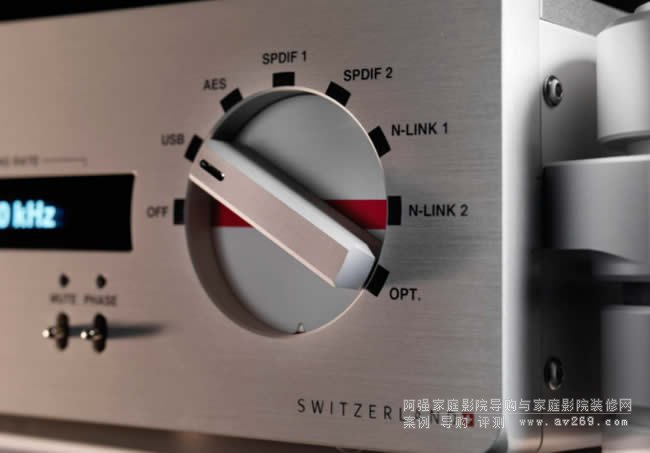

數字輸入： 1 個 AES/EBU，2 個S/PDIF，2 個 NAGRA-LINK，1 個光纖，1 個音頻 USB（UCA2）

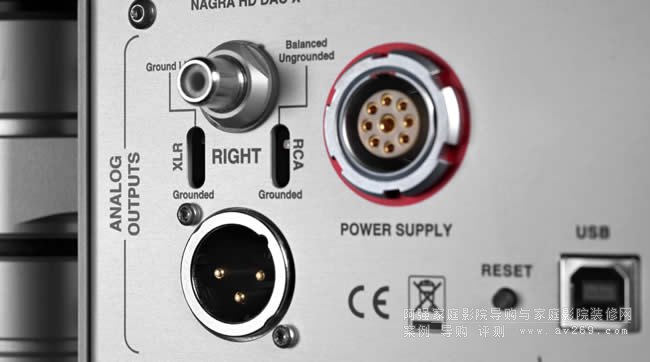

模擬輸出： 1 立體聲 RCA
1 立體聲 XLR
輸出電平： 1.5 VRMS
輸出阻抗： < 200 ohm
模擬輸出噪音等級： -128 dBr @ 1 kHz 1.5 V
無需考慮
失真： < 0.02 % @ -20 dBfs
< 0.005 %（H2 過濾） @ -3 dBfs
頻率響應： 5 Hz – 40 kHz +0 / -1 dB
串?dāng)_： > 110 dB @ 1 kHz
> 100 dB @ 20 kHz
聲道間相位 < 0.05 ° @ 1 kHz
< 0.3 ° @ 20 kHz
< 0.5 ° @ 50 kHz
遠程自動： 輸入 1x 3.5mm（1/8英寸）立體聲 Jack 插孔 – 輸入命令
輸出 4x 3.5 mm（1/8英寸）立體聲 Jack 插孔 – 通過繼電器進行輸出切換
家庭自動化： 1 個 SUB-D9 連接件 – RS232 115200 位/秒，8 個數據位，無奇偶校驗位，1 個停止位
主電源： 100V~, 115V~, 120V~, 127V~, 230V~ 或 240V~
不可調 – ±10%，50-60Hz
能耗： 最高 170 W
電源保險絲： S230V~ 至 240V~ -> T 2A L (FST 5x20mm 250V)
100V~ 至 127V~ -> T 3.15A L (FST 5x20mm 250V)
工作溫度： +15 °Cto+35 °C (+59 °Fto+95 °F) – 溫和環境下
工作環境： 僅室內 – IP30
尺寸： 電源箱 (HD PSU) 433x436x121 mm（17.05×17.17×4.76 英寸）
音頻設備機箱 433x436x121 mm（17.05×17.17×4.76 英寸）
重量： 電源箱 (HD PSU) 16.5 kg（36.38 磅）
音頻設備機箱 13.5 kg（29.77 磅）
