大家在接觸音響系統一段時間后，一定會感覺線材的種類林林總總，然后在混音器上有標示平衡訊號的，也有標示非平衡訊號的，到底這其中有什么差別，應該使用在什么地方，現在就來跟大家講解一下。
平衡訊號是什么？
平衡訊號跟非平衡訊號最大的差別就在于抗噪聲的能力，在物理架構上，非平衡訊號只有兩個端子，一邊是接地，另一邊是訊號。而平衡訊號通常有三個端子，除了接地外，訊號的端子有兩個，分別以正相跟反相兩個剛好相反的訊號來傳輸。至于如何抗噪聲呢？這就要從訊號源開始講起，我們先以麥克風為例，這是一種藉由振膜驅動電容或是線圈，把我們講話、唱歌、或是樂器表演的聲波，從振動轉換成電的訊號。不過既然都是搜集聲波的振動，可想而知這樣的訊號不會很強，如果傳輸距離一遠，就會受到各種環境中的電波干擾，像是手機發出的3G電磁波、或是無線網絡的WiFi…等等，在傳輸過程中，導線多多少少會接受到這些噪聲影響。在訊號已經很弱很小的情況下，距離又很長時，噪音就會產生了。
平衡訊號如何抗噪聲
任何線材都會有電磁感應現象，就像是收音機或者無線電都會拉一根天線出來，用來感應電波。手機使用FM廣播也必須插入耳機，其原因是要以耳機線當作天線來收訊。因此如果手機聽FM廣播如果質量不良，調整耳機線的位置就有可能改善質量。當然，除了環境中的電波外，另一種原因也會造成噪聲，像是線材接觸不良。這種情況只要換個線，或是將導線氧化的部分剪掉重接就解決了。但是要避免電波干擾就不能使用這種方法，此時，平衡訊號就發揮它的作用了。假設麥克風送出一個訊號，傳輸過程中受到了電波干擾，經過擴大機后，干擾就會被直接放大，而且隨著距離越來越長，這現象也會更加嚴重。而平衡訊號就是在一條導線上，一次傳送正相及反相兩種訊號，到了接收端，再將反相的訊號反轉，這個時候訊號就會迭加，而噪聲就會反相，加總之后噪聲就會抵銷，這就是平衡訊號噪聲的原理。

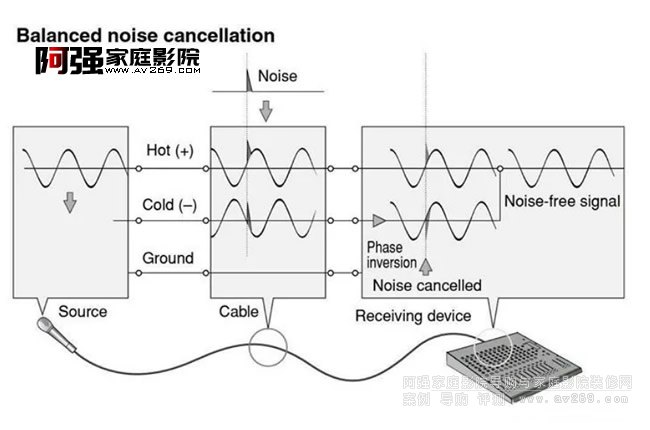

平衡訊號抗噪聲圖解
平衡線選用注意事項
要使用平衡訊號，就必須用平衡線，因?yàn)槠胶饩�一次要傳輸正相反相兩種訊號，所以能用的線材就必須有三個接點。包括3 pin XLR接頭/端子，這常用于KTV的麥克風導線，一般人通常叫它Cannon，這是制造商名稱，XLR才是這種接頭的規格名稱，里面有三個接點可以確實傳輸正反相訊號，而且整條線路上都要使用這種接頭才沒問題。還有另一種TRS (Tip, Ring, Sleeve)接頭/端子也可以傳送平衡訊號，外表看起來像是大一點的耳機接頭，但是耳機接頭是一邊傳左聲道訊號，另一邊傳右聲道訊號，并非平衡訊號。這種端子一般叫做Phone Jack，因?yàn)楸挥迷谠缙诘碾娫捝瞎实妹部梢杂脙蓚�(gè)接點傳輸正相反相兩種訊號，不過該訊號只有Mono單聲道，跟耳機的Stereo立體聲道是不一樣的。TRS如果要轉換成XLR，就要使用TRS轉XLR的轉接線。

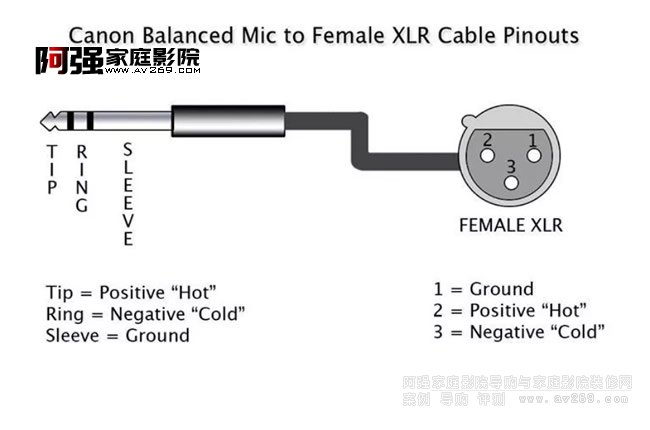

XLR轉TRS線路

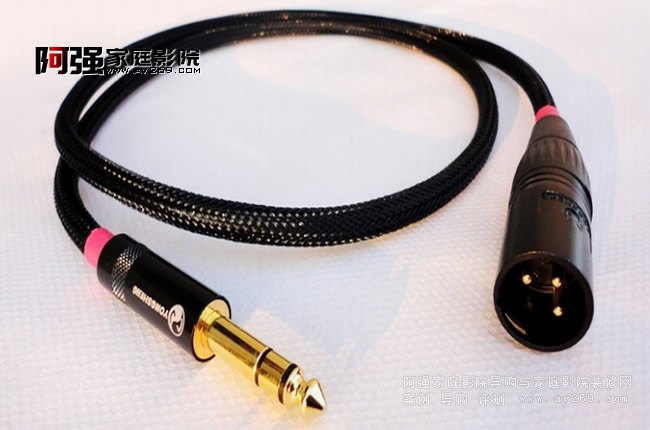

XLR轉TRS線實體
但是請注意，如果使用只有兩個接點的TS (Tip, Sleeve)接頭/端子，就算設備都支持平衡的方式傳輸與接收，整個傳輸還是非平衡訊號。因?yàn)檫@條導線接點不夠，不支持平衡訊號的傳輸。還有一種狀況，就是如果不小心買到黑心線材，外觀有三個接點，但實際上導線內部只有兩芯傳輸線的話，也是非平衡的傳輸模式。其實大部分的線材除了一體成形之外，都可以拆開來檢視，只要簡單的檢查一下就可以知道是不是這種黑心線了。

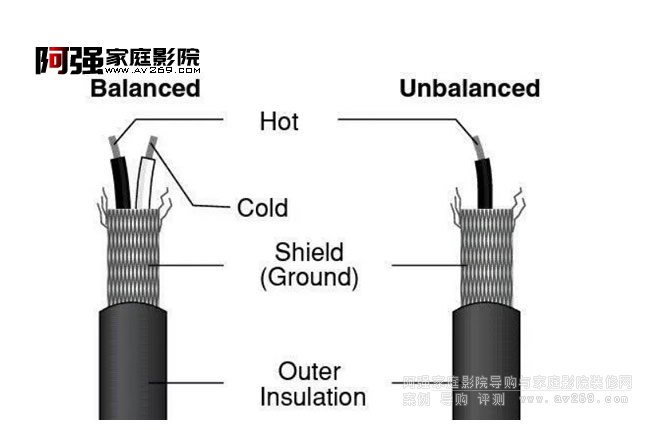

平衡線與非平衡線
還有一點需要注意的是，平衡線接點的腳位定義，美規是一地二正三負，歐規是一地二負三正。臺灣大部分使用美規，但現在很多廠商由于銷售策略或是因應出口國家的關系，美國廠商的器材也有可能使用歐規，歐洲廠商的器材也有可能使用美規，因此在器材連接之前，還是要詳讀說明書。如果接錯了會發生什么事呢？就是整個訊號會反相，聽起來的感覺會怪怪的。要解決的方法就是自己焊一條轉換線，把腳位二跟三對調，接上轉換線問題就可以解決了。
平衡訊號的使用時機
至于樂器方面，像吉他類大多不支持平衡輸出，這時候如果要遠距離傳輸，就要使用一個小盒子叫做DI-Box。DI-Box就是專門把非平衡訊號轉換成平衡訊號的東西（也可以改變阻抗，這是另外一個課題）。至于說吉他導線是非平衡的怎么辦？其實以傳輸距離而言，這樣的影響很小，基本上可以忽略噪聲了。所以說吉他導線有它一定的長度限制，不可能像平衡訊號線一次可拉20m甚至100m那么長了。
而喇叭線需要平衡訊號嗎？基本上，喇叭訊號已經是經過功放把訊號放得很大很大了。這種強度的訊號，跟噪聲的強度比起來，簡直不值一提，也根本聽不出干擾。而在訊號擴大前，要送到功放的訊號，還是使用平衡訊號為宜，否則也是容易被干擾的。
