德國密力Shadow 207 屬于該系列的中檔型號的揚聲器，為達到強有力的聲音Shadow 207采用2個170mm 低音單元，使得它的聲音能表現出卓越的動態感和輕盈感，則得益于Klippel 優化構建的FE-Dynamics 中低音驅動，以及新開發的30mm fmax超寬懸邊強大的磁鐵高音驅動。其選擇振幅和相位優化的轉化器、高品質的組件保證了處理的各種信號的最大精度。Shadow 207 落地?fù)P聲器適合任何的家居環境。堅固的箱體外觀，采用E1 中密度纖維板保證低共振性能，同時，配備一個特殊的airflex 端口，以減少流動噪聲。

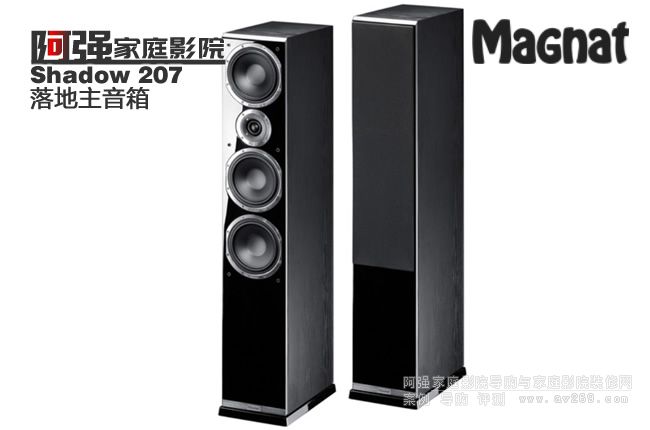

德國密力 Magnat Shadow207落地主音箱
參數
設計說明
3分頻低頻反射
驅動單元
1.2”球頂高音
2 x 6.5” 低音單元
6.5”中音單元
承載功率(RMS / Max.)
180 / 340 watts
靈敏度
(2.8V/1m)92 dB
額定阻抗
4 –8 Ohms
頻率響應
22 –48000 Hz
分頻頻率
280 Hz / 3000 Hz
建議功放功率
30 Watt
尺寸(WxHxD)
190 x 1070x 350 mm
重量
19.8 kg
箱體表面工藝
高光亮鋼琴烤漆白/ 高光亮鋼琴烤漆黑
連接 MAGNAT SHADOW音箱的簡要說明
您需要用專業商店出售的喇叭專用電線來連接音箱。為了避免音質損失，在使用3m以內的電 線時，我們建議電線截面至少為2,5mm²，在使用長于3m 的電線時，截面應至 少為4mm²。接線前，原則上應該關掉放大器或接收器，直到各項連接均已建立。音箱應放在事先選好的位置，以便能夠測出合適的電線長度。兩個聲道應使用相同長度的電線。
然后給電線的終端留出10–15mm 做絕緣。將電線終端扭合起來 –這個方法比包錫絕緣好 –插入接線 柱，擰緊螺絲固定。在連接電線時，請您務必注意要接對正負極，即喇叭的黑色(-)端子與放大器的(-)端子相 接，而喇叭的紅色(+)端子與放大器相應的(+)端子相接。為了方便正負極的連接，市場上常 見的喇叭用線的一股線芯是帶有紋路的或著了色，作為區別標記。
再仔細檢查一遍電線的連接是否無松動，線芯是否翹出毛頭，防止引起短路。短路會嚴重?fù)p壞連接著的放大器。
MAGNAT SHADOW 立體聲運作
當音箱的放置位置和視聽位置構成一個等邊三角形時，這個位置便是最佳視聽位置。由于左右兩個音箱與聽者之間的距離相等，音響信號于是同時從兩邊發出而形成一個自然而且均勻的聲振圖象。聽者應該能夠目視兩個音響。吸音體或聲音反射體會使聲音失真。此外，在放置喇叭時，應注意保持下面規定的距離:
SHADOW立式音箱：距背面墻壁至少 20 cm，距側面墻壁至少 30 cm。這樣可以防止低音效果 過 于
突出。
SHADOW書架式音箱：如果音箱要放在書架上，那么它的周圍也應留出足夠的空間，距背面墻壁、側面墻壁以及物體至少要保持10 cm的間距，而高音喇叭應該放在聽者耳朵的高度。個銷釘(SHADOW立式音箱)：放置音箱時，應使用隨貨一起收到的銷釘，來消除喇叭和其放置托面的耦合，從而防止產生不良的共鳴。如果是立式音箱，那您可以選用金屬銷釘或硬橡 膠銷 釘。將銷釘旋入音箱底面的螺紋套。
MAGNAT SHADOW 用作前置音箱或后置音箱
前置音箱應放在電視機的左右兩側，并且在聽者耳朵的高度。它們與電視機的距離應盡可能地相等。后置音箱應放在視聽位置的左右兩側。如果能放在后方，則更為理想，并且要在聽者耳朵的高度或稍高處。
MAGNAT SHADOW 209, 207, 205, 203 的BI-WIRING/雙線分音和BI-AMPING/雙路功放推動Bi-wiring/雙線分音是指高頻和低頻分別由不同的線路分開傳送。Bi-amping/雙路功放推動 方式時，除 了需要第2條線路外，還需要額外使用第2個終端放大器。后者主要是為了能夠進 一步提高音響效果。
SHADOW音箱配有專門的接線端子，既可供傳統運作方式使用，也可供雙線分音和雙路功放推動運作方式使用。外部的4個螺栓接口是其識別標志。上方的兩個接口接高音喇叭，下方的接低音喇叭。正負接口在產品出廠前已經通過金屬連接橋相互接通。如果是使用雙線分音和雙路功放運作方式，必須去除連接橋切斷連接。音箱的正確連接見圖3a (傳統式)，圖 3b (Bi-wiring/雙線分音)和圖3c (Bi-amping/雙路功放 推動)。
MAGNAT SHADOW CENTER 213
無論是外觀還是音響效果，中心音箱 SHADOW Center 213 的設計都能與其它各型號的 SHADOW音箱相配。
此外還請注意遵守前章簡要說明中的各注意事項。
使用超低音音箱的家庭影院運作
在家庭影院運作中，最好能使用一個有源超低音音箱，尤其是作為前置喇叭書架式音箱或小型立式音
箱使用時，效果更佳。請注意遵守超低音音箱使用說明書的各項規定。
與AV-接收器連接
避免需要修機的幾點建議
當音色調節器處于中間位置，即放大器線性運作時，所有MAGNAT-喇叭的音色都調在最佳 狀態。如果音色 調節器調得過強，會有更多的電能傳給低音和/或高音喇叭，這樣在大音 量運 作 時，會損壞喇叭。
如果您的放大器的輸出功率比喇叭上標注的容許負荷高出很多，這時將發出粗暴的聲音，而會損壞喇叭。但這種現象的出現實為偶然。
輸出功率弱的放大器則在中等音量時就會對喇叭造成危險，因為它比大功率放大器更容易超載。因超載導致的聲音失真不但可以清楚地測量出來，而且還聽得出來。這對您的喇叭非常危險。因此請您在調音量時，要注意觀察聲音是否失真。一旦出現聲音失真，應該立刻調低音量。喜歡欣賞大音量的人必須注意，放大器發出的輸出功率應至少能為喇叭所承受。
總而言之...
放大器、調諧器和 CD 機 –不只是抵擋產品 –都會產生聽不見的高頻顫動。如果高音喇叭在 開到低音量到中等音量時消失，應請專業人員來檢查您的音響設備。
保養
音箱表面建議使用中性的家用清潔劑來清潔.絕對不要使用家具所以還是或相關的產品在音 箱表面上.
技術參數

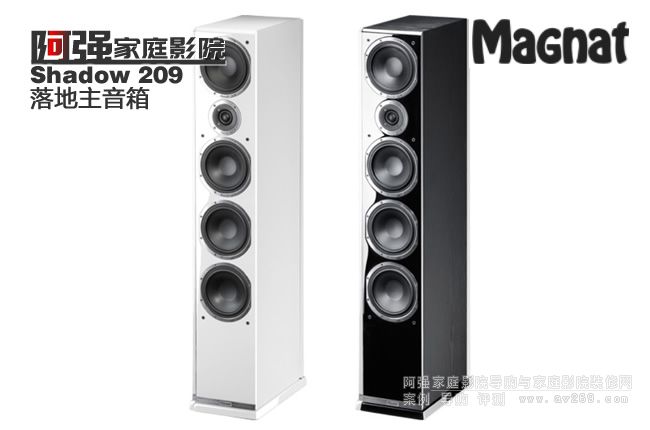

SHADOW 209 SHADOW 207
配置: 3路低音反射 3路低音反射
負荷: 220 / 360瓦 180 / 340瓦
阻抗: 4 – 8 歐 4 – 8 歐
頻率范圍: 20 – 48 000赫 22 – 48 000赫
最佳放大功率: > 30瓦 > 30瓦
有效系數 (1 瓦/1米): 92 分貝 92 分貝
尺寸 (寬x高x長): 190 x 1150 x 350毫米 190 x 1070 x 350毫米
附件： 金屬銷釘
硬橡膠銷釘
金屬銷釘
硬橡膠銷釘

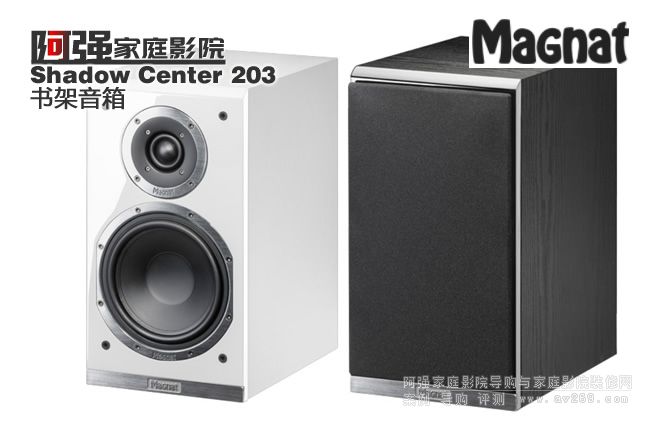

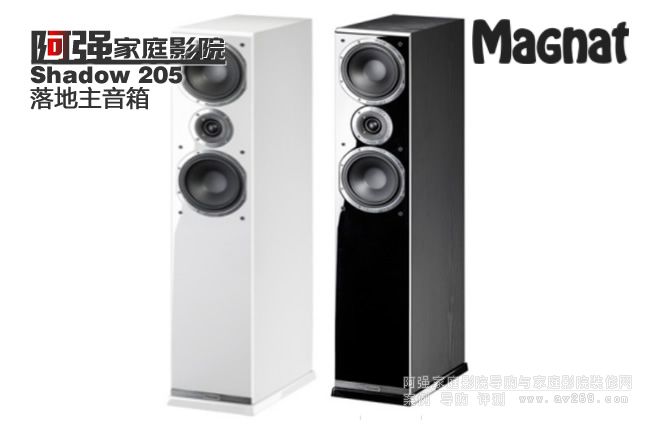

SHADOW 205 SHADOW 203
配置: 2 1/2 路低音反射 2 路低音反射
負荷: 160 / 300瓦 90 / 160瓦
阻抗: 4 – 8歐 4 – 8 歐
頻率范圍: 24 – 48 000赫 32 – 48 000赫
最佳放大功率: > 30 瓦 > 20 瓦
有效系數 (1 瓦/1米): 92 分貝 91 分貝
尺寸 (寬x高x長): 190 x 1000 x 350毫米 190 x 350 x 300毫米
附件： 金屬銷釘
硬橡膠銷釘
硬橡膠銷釘
SHADOW Center 213
配置: 2 路低音反射
負荷: 90 / 160瓦
阻抗: 4 – 8歐
頻率范圍: 34 – 48 000赫
最佳放大功率: > 20 瓦
有效系數 (1 瓦/1米): 91 分貝
尺寸 (寬x高x長): 470 x 180 x 270毫米
附件： 硬橡膠銷釘
