之前抗光幕系列的文章中關于超短焦抗光幕重點和大家聊了黑柵幕，其實目前市面上常見的超短焦抗光幕分為兩種：一種為黑柵結構（線性棱鏡結構），一種為菲涅爾結構，“黑柵”和“菲涅爾”是抗光幕兩種不同光學結構的名稱，并不是同一個產品，更不是一個品牌名稱，小編還經常會聽到有人咨詢“菲涅爾的黑柵幕怎么賣？”這就是典型的對超短焦抗光幕不了解的表現，接下來幾篇小編將會和大家討論一下菲涅爾和黑柵兩種不同結構抗光幕的區別。
首先，兩種屏幕雖然結構不同，但都可以搭配超短焦投影機使用，并且都是依靠特殊的光學結構來實現定向反射以及抗光的，今天就說一下兩種結構的原理。

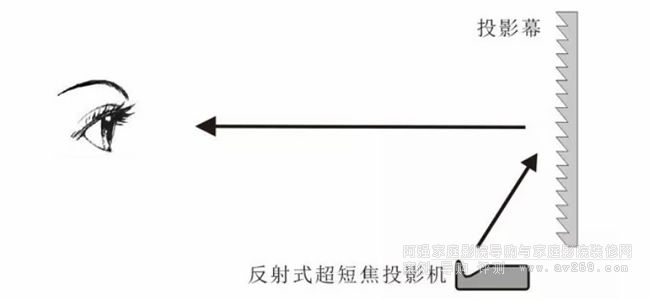

先說黑柵結構，原理就是用特殊工藝制造成截面為鋸齒形的屏幕。如圖：

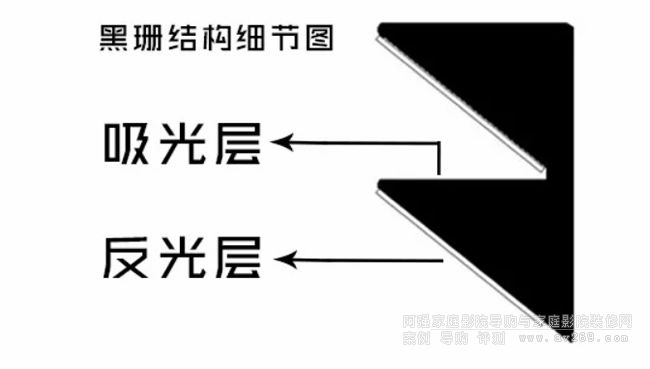

↑↑黑柵采用黑白兩色的棱鏡，一面吸收干擾光一面反射投影光，白色斜面為反光層，投影機的光線從下往上投射到白色反光層上后再反射到我們的眼睛里，而來自上方的干擾光線則會被黑色的平行層吸收掉。

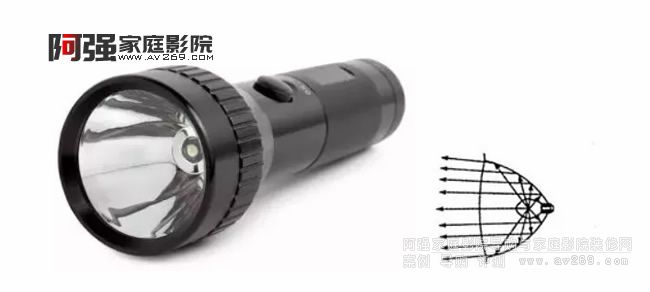

下面來說菲涅爾結構，為了幫助大家理解可以先給大家舉一個手電筒發光的例子：燈泡利用手電筒前段凹面反光罩的匯聚作用把光線聚集起來，這樣可以讓照出的光束又亮又直，這個原理相信很多人都懂而菲涅爾結構其實就是利用了這種凹面鏡的匯聚原理，它把凹面鏡拆分成一圈圈的圓形結構再把它放在一個平面上，這樣可以節約很多無用的空間，解釋起來比較抽象，小編在網上找了一些圖幫助大家理解一下

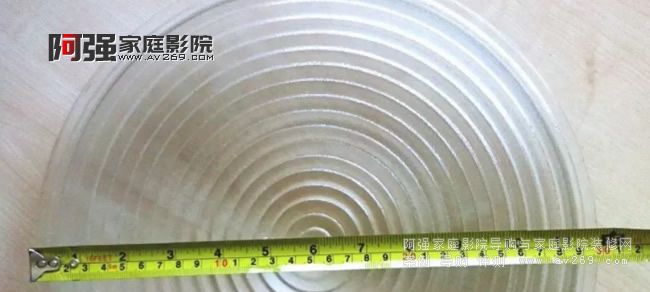

↑↑這樣把凹面變成了一個平面的結構，但是他的作用還是和凹面鏡一樣的，因?yàn)槠聊皇遣荒軌蜃龀纱笮偷陌济骁R型，所以就有了菲涅爾技術的屏幕

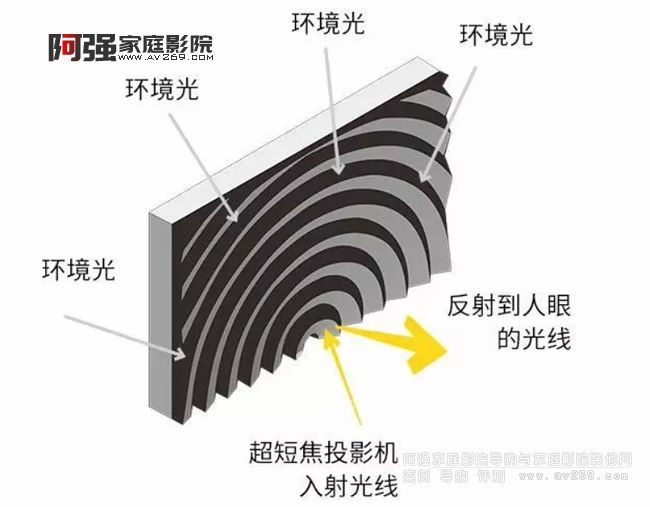

↑↑菲涅爾抗光幕結構圖，屏幕表面布滿了從大到小的半圓型紋路，這種半圓結構只對圓心下方的投影光線敏感，也就是它只反射投影機位置投射出來的光線，所以菲涅爾屏幕要想取得理想的效果，在設計結構時一定要盡量讓圓心點對準投影機的鏡頭，這樣才可以將反射出的光線聚焦在一定的范圍內，從而提升畫面亮度。
阿強有話說：
在如何選購這兩種結構抗光幕布的阿強給的經驗是：遮光不好或大部分遮光不好且畫面不大于100英寸可以選擇菲涅爾抗光幕、如果在全黑模式下菲涅爾抗光幕的缺點就是會在天花頂部有明顯的反射光影。
而黑柵的品類比較多，一定要選擇大品牌的，他從80英寸-150英寸的畫面都可以做，選擇余地更大些，尤其要使用100英寸以上的畫面目前只有考慮黑柵抗光幕。
