勁浪Focus 300IWLCR6 嵌入式音箱

勁浪Focus該300IWLCR6內置揚聲器 由法國制造，致力于家庭使用。該LCR（左、中、右）揚聲器是搭建非凡的320平方英尺家庭影院的理想裝置，不需折衷。
這些揚聲器配備了Focal的獨家技術，比如Flax低音揚聲器錐體以及倒置高音圓頂，為您的家庭影音系統提供完美的音質和音準。低音可控制，清晰度極高。Flax錐體產生了自然和準確的聲音，具有很強的辨識度，適合電影對話。看電影將成為一種全新的體驗。
在該入墻式揚聲器上中高音板可旋轉90°，用作左、中或右揚聲器以匹配聽音點。高音和中音揚聲器可調節以適應室內音效：無論何種環境類型，其將產生最佳的性能。 ；
在安裝時，它們也展現了一個主要優勢，該優勢已經大大簡化了EQI系統(EasyQuick Install)。對于 ，安裝時不需要工具；無與倫比的簡單快速安裝。這些新產品也符合使用的最基本標準：無框架、磁格柵、防振腳……

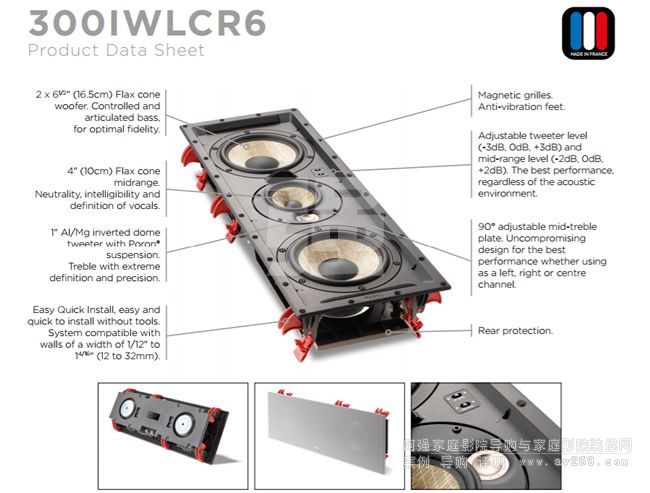

Technical Specifications
Type 3-way In-wall
Drivers
2 x 61/2" (16.5cm) woofers, 4" (10cm) Flax midrange, 1" (25mm) Al/Mg inverted dome tweeter
Sensitivity (2.83V/1m) 92dB
Frequency response (+/-3dB) 40Hz - 28kHz
Low frequency point (-6dB) 33Hz
Nominal impedance 8 Ω
Minimal impedance 2.9 Ω
Recommended amplifier power 50 - 150W

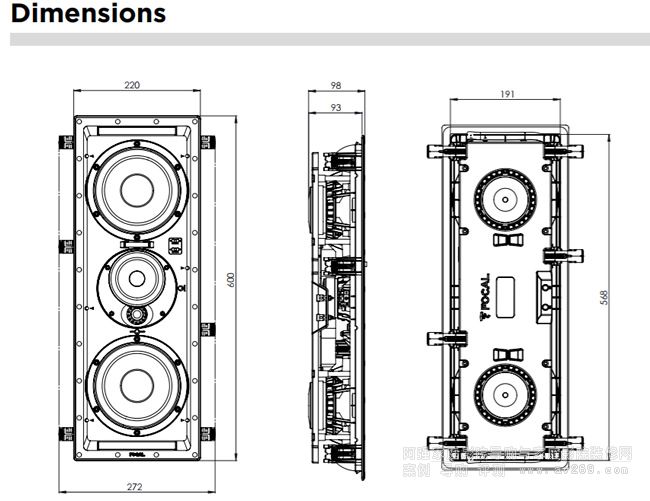

External dimensions (HxWxD) 235/8" x 811/16" x 37/8" (600 x 220 x 98mm)
Cut-Out diameter (HxL) 223/8" 71/2" (568 x 191mm)
Depth from wall 311/16" (93mm)
Net weight (with front grille) 12.4lbs (5.65kg)
Packing dimensions (WxDxH) 271/16" x 121/8" x 71/4" (688 x 308 x 184mm)
Total weight (with packaging) 17.4 lbs (7.9kg)
技術規范
三分頻嵌入式音箱
驅動程序
2×61/2（16.5cm）低音揚聲器，4英寸（10cm）亞麻中音，1英寸（25mm）A/Mg倒立圓頂高音計
靈敏度（2.83V/1m）92dB
頻率響應（+/-3dB）40Hz -28 kHz
低頻點（-6dB）
標準阻抗8Ω
最小阻抗2.9Ω
推薦放大器功率50～150瓦
外部尺寸（HXWXD）235/8“X 811/16”X 37/8“（600×220×98mm）
切割直徑（HXL）223/8“71/2”（568×191mm）
入墻深度（93mm）
凈重124LBS（5.65公斤）
包裝尺寸（WXDXH）271/16“X 121/8”×71/4“（688×308×184mm）
總重量（帶包裝）17.4磅（7.9公斤）

鋁/鎂合金打造的TNV2倒圓頂高音單元：該產品采用的高音單元運用Focal獨家倒圓頂技術，能夠優化能量傳送，打造全方位的樂音。圓頂?shù)匿X/鎂合金材質能夠保證卓越的剛度和阻尼性能，表現動感十足的甜美高音。阿強家庭影院導購平臺歡迎您！
Flax（亞麻）振膜揚聲器：300 Series音箱的揚聲器配備Flax技術振膜。Flax（亞麻）振膜是一種擁有輕盈、堅硬及良好減震特性的環保面料，確保更優秀的中音效果和更佳的解析度。磁吸保護網罩：安裝簡便，整合更好。
OPC®優化的相位濾波器：相位優化提供精準、穩定而自然的音像。
可用于潮濕環境：如浴室、廚房……



磨合期
300 Series整合型音箱采用的揚聲器是復雜的機械組件，需要經過一定適應期才能發揮最佳性能并適應
環境的溫度和濕度條件。根據所處環境的差異，磨合期長短也不同，最長將持續數周時間。為加速這一
過程，建議您讓音箱連續運行約二十小時。當音箱的性能穩定之后，您便可以充分享受300 Series整合
型音箱的卓越性能。
安裝前的布線
只有在布線工作完成之后，您才可以進行音箱的安裝。確保留出足夠的線纜長度以輕松連接您的產品（
約50厘米）。建議您使用帶有標記的線纜以區分揚聲器的極性（+/-）。根據經銷商的建議，選擇截面
與長度相配的優質線纜。
功放的選擇
功放的冗余功率不會對音箱和揚聲器造成損壞，相反，功率不足則會。實際上，如果音量過高，功放飽
和并產生干擾信號具有摧毀高音單元的風險。300 Series整合型音箱的動態容量和清晰度足以突顯與其
連接的放大器的品質缺陷。經銷商會根據您的品位和預算引導您的選擇。
安裝
音箱的布局
300 Series音箱經過充分研究，以盡可能忠實再現各種形式的音樂或家庭影院節目。但是，需遵循一些
簡單的規則來優化其性能，保證良好的音調平衡和逼真的聲像。
聲音擴散用途（吸頂）
要用于背景聲音擴散（每個音箱獨立于其它而運行），音箱可根據您的需求或房間的結構限制來安裝。
但請注意不要使音箱太過靠近墻壁或角落，避免低頻過度。
立體聲用途（吸頂或壁掛）

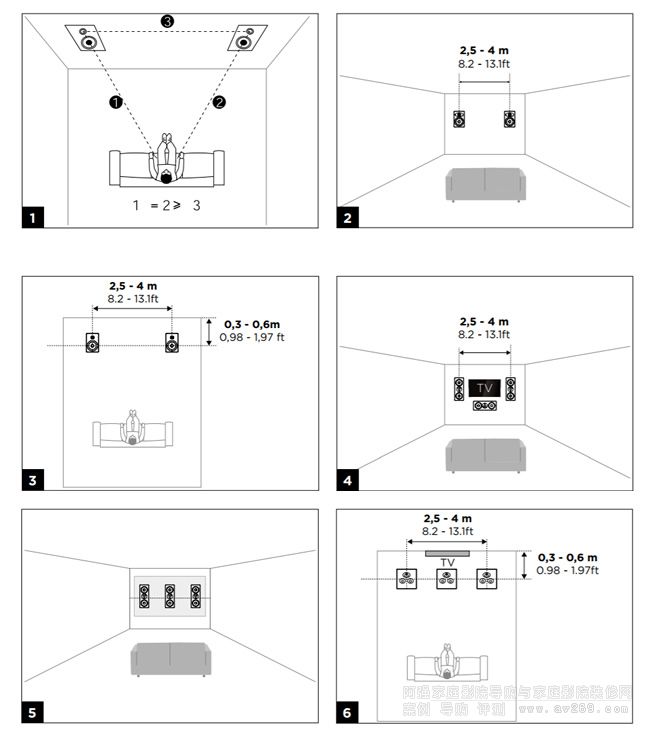

音箱應與聽音區對稱放置，以與其形成理想的等腰三角形。對于距離3至6米（圖1）的聽音區，兩組音
箱之間的距離應為2.5至4米之間。但您可根據特定的布局條件尋找理想的折衷方案來調整這些距離的大
小。各組音箱需布置在相同高度和同一水平面上（圖2）。
作為吸頂音箱使用時，前置左右音箱應放置在距離墻壁0.3至0.6米的同一水平線上。左右音箱的間距應
在2.5米至4米之間（圖3）。
家庭影院用途（吸頂或壁掛）
•前置左、右和中置音箱
作為壁掛使用時，前置左右音箱應安裝在屏幕兩側與聽音區對稱的中間高度，以與其形成理想的等腰三
角形。對于距離3至6米的聽音區，兩組音箱之間的距離應為2.5至4米之間，同時與屏幕保持約50厘米的
距離。但您可根據特定的布局條件尋找理想的折衷方案來調整這些距離的大小。
中置揚聲器應盡可能靠近屏幕上方或下方安裝，以實現真實的對話再現（圖4）。
如使用微孔（透聲）屏幕，則應將前置左右音箱和中置音箱以中間位置安裝在屏幕后方的同一水平面上
（圖5）。
作為吸頂使用時，前置左右音箱和中置音箱應放置在距離墻壁0.3至0.6米的同一水平線上。左右音箱的
間距應在2.5米至4米之間（圖6）。
•5.1系統的后置效果揚聲器。

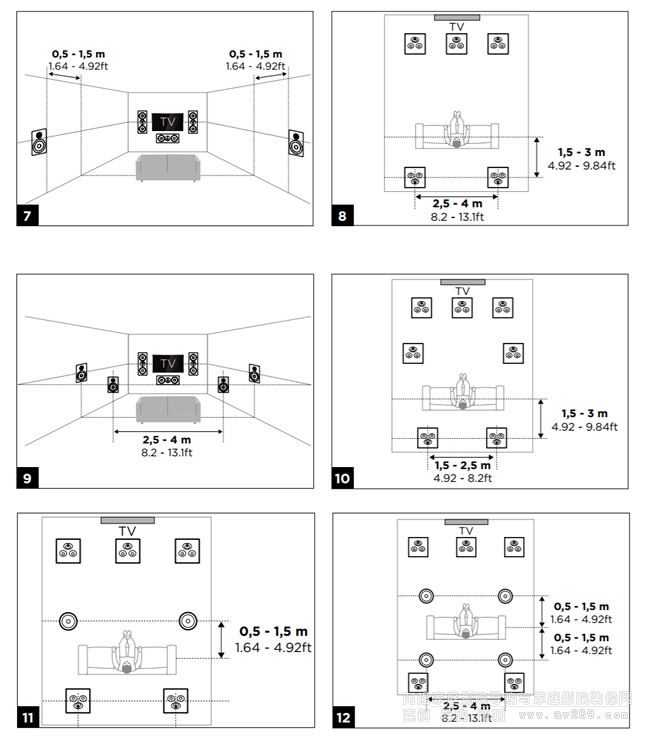

作為壁掛使用時，后置效果音箱應安裝在收聽位置側后方（0.5至1.5米）側面墻壁上，并與前置左右音
箱保持相同高度（圖7）。
作為吸頂使用時，后置效果音箱應安裝在收聽位置略偏后方（理想距離1.5至3米）的相同水平線上，且
左右側音箱的距離應在2.5至4米之間（圖8）。
•7.1系統的后置效果揚聲器。
作為壁掛使用時，后置左右效果音箱應安裝在收聽位置相同高度的側面墻壁上，并與前置左右音箱保持
相同高度。后置效果音箱應安裝在收聽位置后方墻壁上，并與前置左右音箱保持相同高度。兩組音箱的
間距應在2.5米至4米之間（圖9）。
作為吸頂使用時，后置左右效果音箱應放置在收聽位置前方的同一水平線上。后置效果音箱應安裝在收
聽位置略偏后方（1.5至3米）的相同水平線上，且兩組音箱的距離應在1.5至2.5米之間（圖10）。
•Atmos®全景聲效果音箱（吸頂）
對于5.1.2系統，Atmos全景聲效果音箱應安裝在同一水平線，相對于收聽位置略偏前方（0.5至1.5米）
且兩組音箱之間的距離應在2.5至4米之間（圖11）。
對于5.1.4系統，Atmos全景聲前置效果音箱應安裝在同一水平線，相對于收聽位置略偏前方（0.5至1.5
米）且兩組音箱之間的距離應在2.5至4米之間。Atmos全景聲后置效果音箱應安裝在同一水平線，相對
于收聽位置略偏后方（0.5至1.5米）且兩組音箱之間的距離應在2.5至4米之間（圖12）。
300 SERIES
使用手冊
63
現有建筑
•安裝音箱之前，請確保頂棚/墻壁上的相應位置沒有障礙物，如通風管道的通道或任何可能干擾安裝
的電纜。使用適當?shù)墓ぞ邘椭�您確定正確的位置。
•請確保頂棚/墻壁有足夠的內部空間來安裝產品。

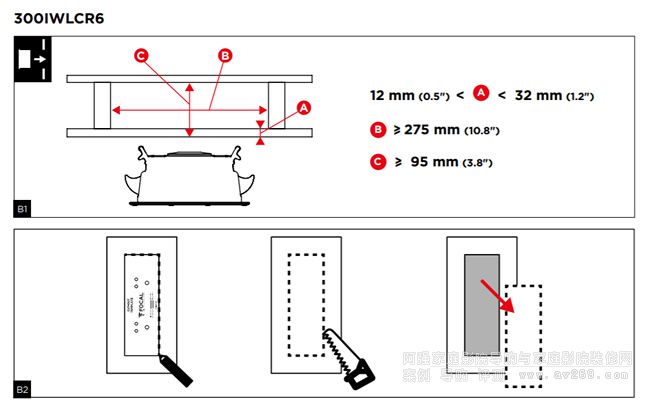

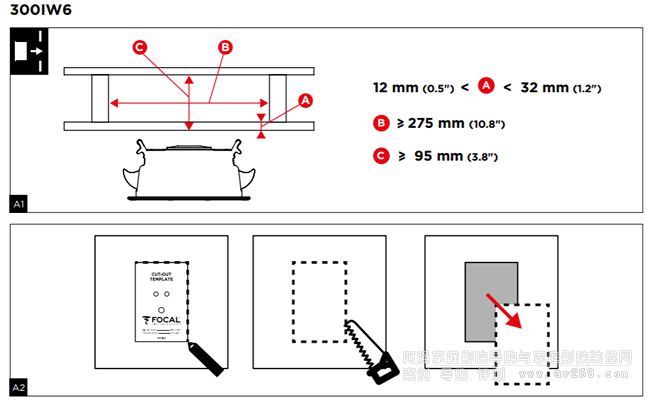

•使用提供的切割模板，在現有的頂棚/墻壁繪制標線。然后根據標線用合適的工具在頂棚/墻壁上切割
出開口（圖A1、A2/B1、B2/C1、C2）。
新建筑
•使用特定的可選安裝套件
•在安裝音箱之前用電纜連接
音箱的擺放
300 Series產品中包含外殼和磁架。

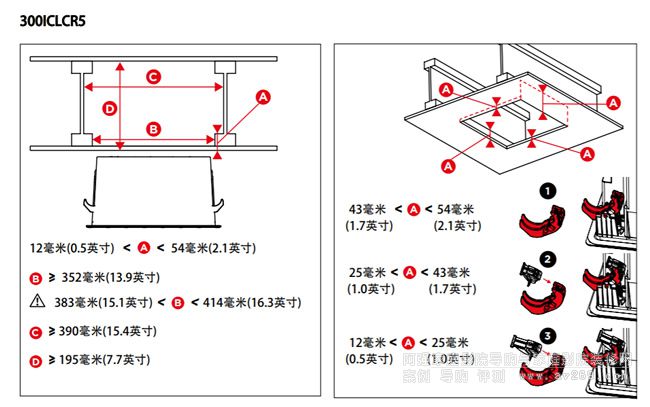

300ICLCR5音箱提供適配器（靠近角落安裝），能夠滿足不同厚度（12至54毫米）頂棚的使用需求。
由于300 Series產品采用“簡易快速安裝”系統，其安裝過程無需借助任何工具！
300IW6/300IWLCR6

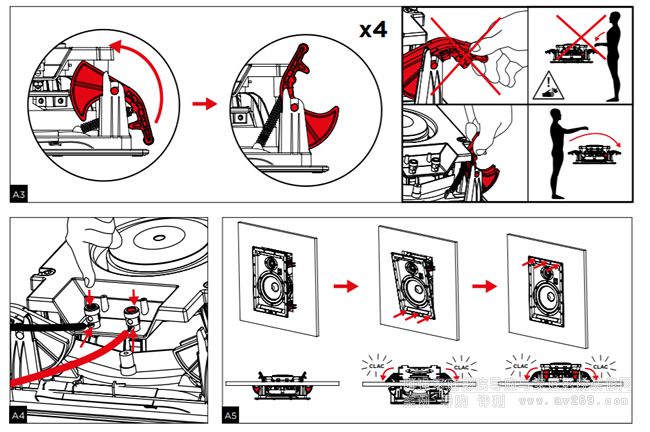

1. 抬起固定爪鉤（圖A3/B3）
2. 將預先剝好的音箱電纜連接至音箱的彈簧端子。務必確保每組音箱的極性正確連接：連接到功
放“+”端子的電纜必須連接到揚聲器的紅色端子。同樣，連接到功放“-”端子的電纜必須連接到
揚聲器的黑色端子。
3. 按壓音箱的外沿將產品嵌入墻壁或天花板以將其固定（圖A5/B5）

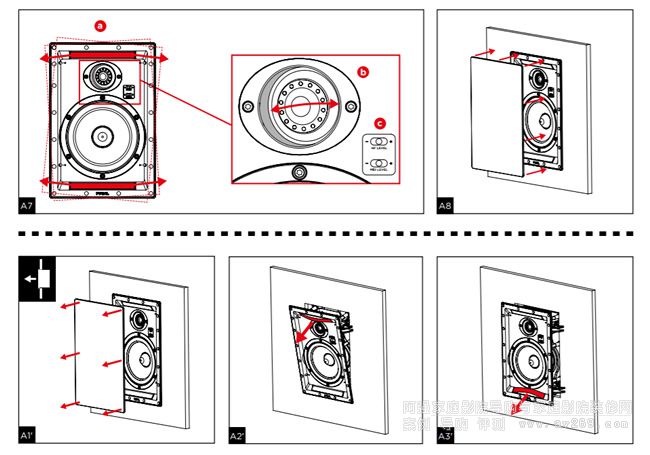

4. 如有必要，根據房間的聲學特征調整高音和中音水平（圖A7/B7）

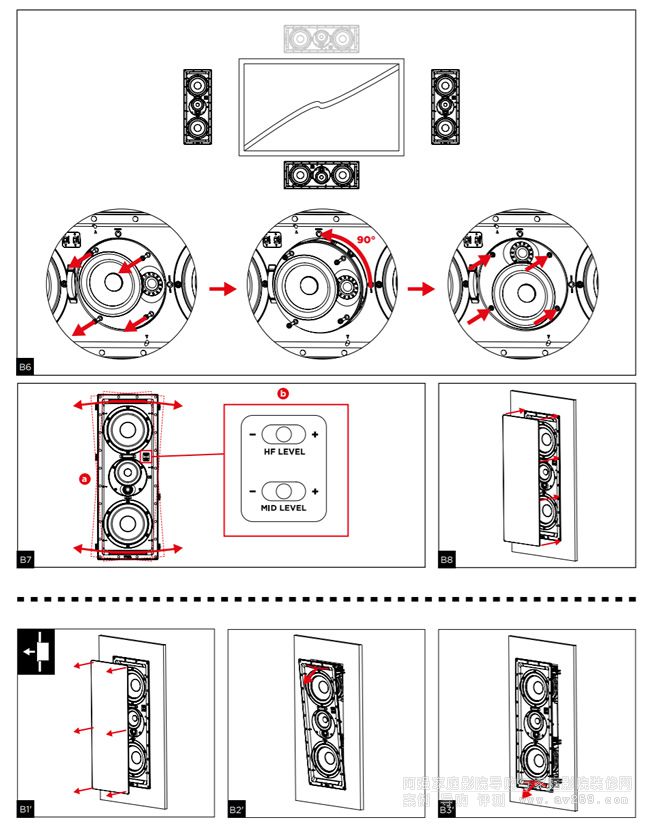

300IWLCR6: 作為中置音箱使用時，卸下中高音面板的4枚螺絲，將面板旋轉90°以使高音單元的
位置與“CENTER”標記相對應（圖B6）。擰緊4枚螺絲。
300IW6: 將高音單元指向收聽位置（圖A7）。
5. 300 Series音箱包裝箱中帶有一件遮光隔音織物。取下保護膜并將織物覆在網罩上。但是沒有遮光
織物時，音響效果會更好。
6. 現在可將網罩安裝就位。網罩依靠安裝支架上的磁鐵進行固定，您只需將其與安裝架的邊緣對齊即
可。(圖A8/B8)

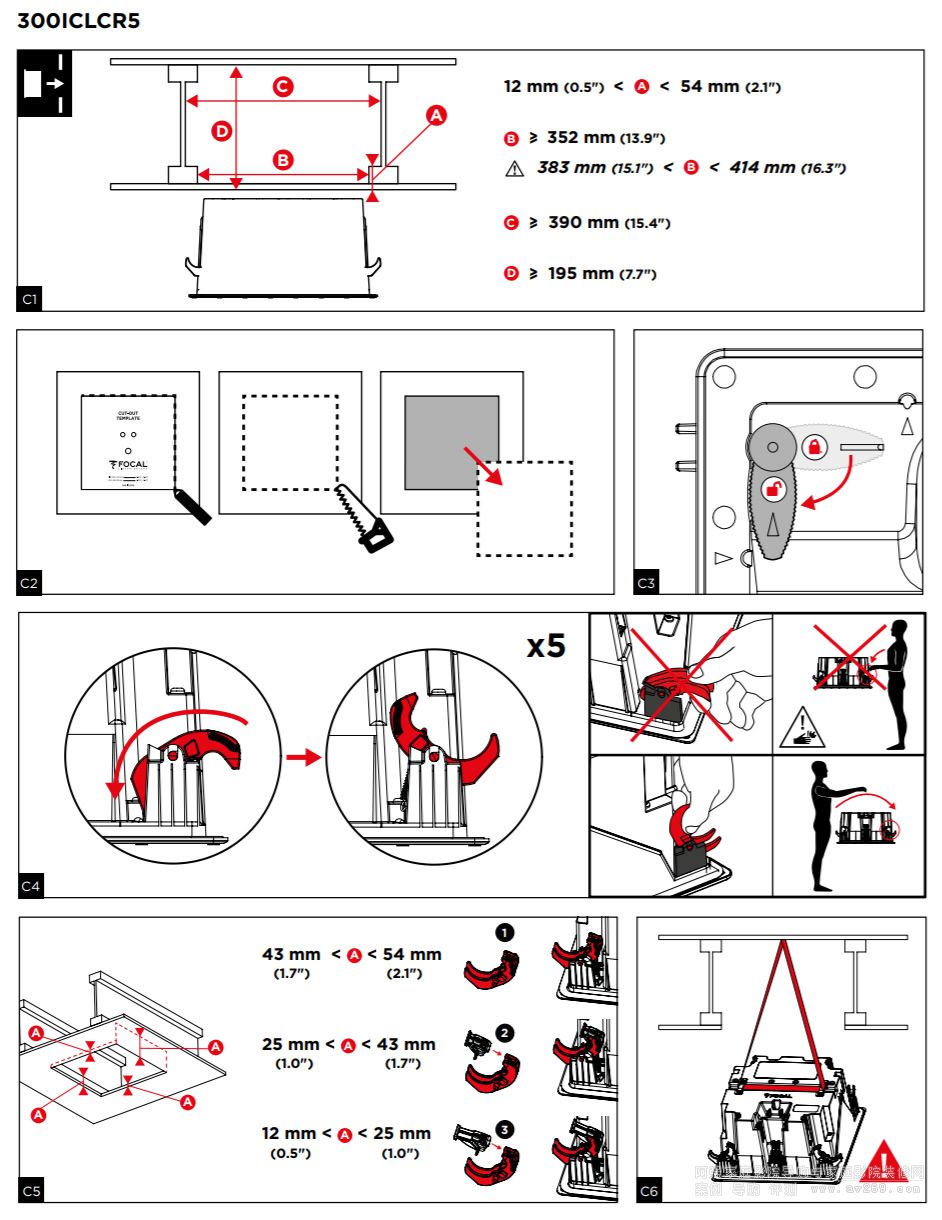

1. 解開安全鎖扣（圖C3）。
2. 抬起固定爪鉤（圖C4）.
3. 測量頂棚的厚度，根據需要安裝合適的適配器（靠近角落安裝）（圖C5）。
4. 借助吊索確保產品安裝的安全（圖C6）。
5. 將預先剝好的音箱電纜連接至音箱的彈簧端子。務必確保每組音箱的極性正確連接：連接到功
放“+”端子的電纜必須連接到揚聲器的紅色端子。同樣，連接到功放“-”端子的電纜必須連接到
揚聲器的黑色端子。如果此處不符合條件，立體聲像和低音品質將極大降低（圖C7）。
6. 按壓音箱的外沿將產品嵌入墻壁或頂棚以將其固定（圖C8）然后鎖定保險裝置（圖C9）。

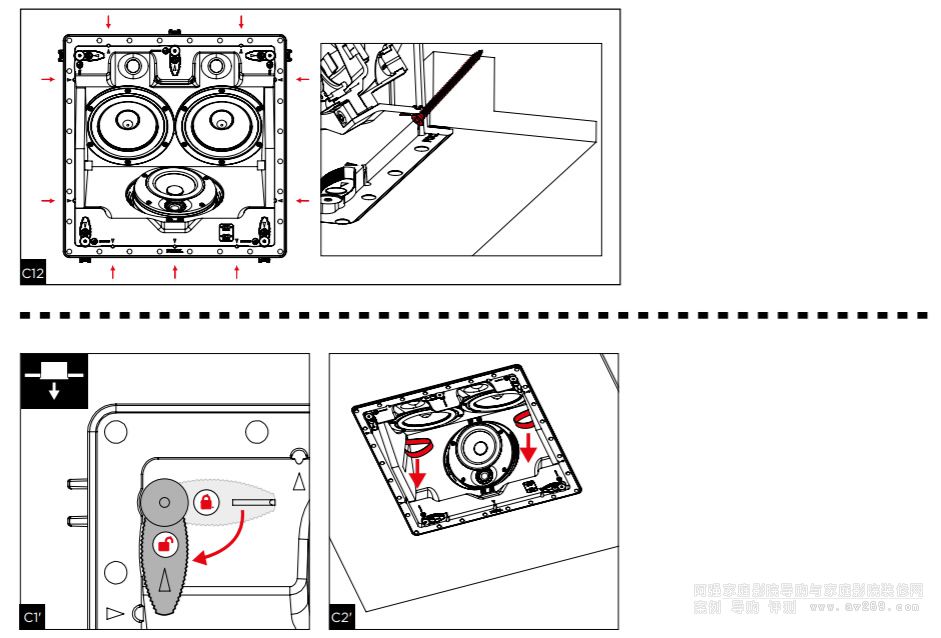

7. 如有必要可加裝固定螺絲（最多9顆）。建議使用長度超過8厘米的長螺絲，將其插入紅色箭頭所
標注的插槽中（圖C12）。
8. 將中高音面板指向收聽位置（圖C10）。如有必要，根據房間的聲學特征調整高音和中音水平（圖
C10）。
9. 300 Series音箱包裝箱中帶有一件遮光隔音織物。取下保護膜并將織物覆在網罩上。但是沒有遮光
織物時，音響效果會更好。
10. 現在可將網罩安裝就位。它依靠安裝支架上的磁鐵進行固定，您只需將其與安裝架的邊緣對齊即
可。(圖C11)
