要實現16:9向2.35:1的圖像過渡，原理并不復雜，實際上就是在保證投影影像面積不變的情況下，先利用投影機內部處理芯片或者外置處理器將畫面進行垂直拉長，使得影像上下方的黑邊消失，再將變形鏡頭放置于投影機前方，將畫面水平拉伸或垂直擠壓，最終完成2.35:1的影像變換。
在配合變形鏡頭的使用過程中，通常情況下都要對屏幕進行遮蓋。如果采用的是16:9的屏幕，就需要采用上下遮幅的方式；如果是直接使用2.35:1的屏幕，就需要采用左右遮幅的方式。

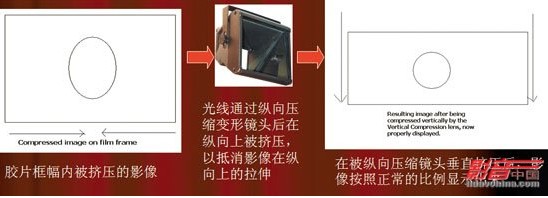

縱向壓縮型變形鏡頭工作原理

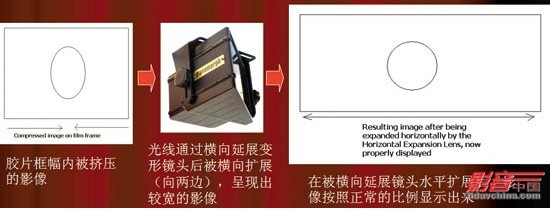

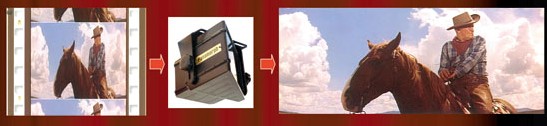

橫向拉伸型變形鏡頭工作原理
變形鏡頭的種類，如果按照顯示比例來區分，有16:9轉2. 3 5:1、16:9轉2.40:1等多種方式，由于目前高清影片多以2. 3 5:1顯示規格為主，因此16: 9 轉2.35:1的變形鏡頭是最常用的。如果按照實現方式的不同，可以分為橫向拉伸型和垂直擠壓型兩種，橫向拉伸型是將影像在視覺上水平拉伸約1/3，以填補上下兩條黑邊。相反，垂直擠壓型則將影像在視覺上垂直壓縮約1/3，以剪切上下兩條黑邊。兩種形式都能實現正常的幾何比例和縱橫比的影像。但值得注意一點，垂直擠壓型鏡頭由于結構所限，所能接受光束的尺寸并非很大，鏡頭輸出光束較寬的投影機都不適合使用，而且輸出的2.35:1影像的寬度也與16:9的影像具有同樣的寬度。小強家庭影院導購網vxru.cn
例如Panamorph(潘拿摩) UH480就是棱鏡型變形鏡頭的代表作，不僅擁有極低的光學失真，同時畫面成像也基本維持在投影機本身的真實水平
如果是按結構的差異來區分，則有棱鏡型與透鏡組兩種結構。棱鏡型鏡頭是通過一塊或多塊棱鏡而組成的變形鏡頭，由于物理結構相對簡單，除了購買成品之外，用戶也可以自己打造，非常方便。同時這類鏡頭可以造出非常大的尺寸，因而投影機的適應面非常廣闊，光圈也可以設計得很大，能夠極大地減少投影機的亮度損失。但其劣勢在于畫面的畸變并不能很好地控制，畫面邊緣的失真非常明顯。不過工藝水平控制得好的話，也可以取得非常優秀的邊緣成像質量。
例如SchneiderOptics (施耐德光學) CI N EDIGITARANAMORPHIC 1.33× XL的接入孔徑就達到恐怖的148mm，而普通的數碼單反相機鏡頭能達到100mm已經是非常驚人
相對于棱鏡型的變形鏡頭，透鏡組的變形鏡頭結構就要復雜得多，通常是由多塊透鏡而組成，通過光線在多塊透鏡中的折射來實現。與常規的數碼單反相機的鏡頭結構基本一致，只是尺寸要大許多。通過復雜的光學結構，透鏡組結構的變形鏡頭擁有優秀的畫面畸變控制能力，這點對于追求完美的玩家是最為重要的。同時整體成像質量也優于棱鏡型的鏡頭，不過由于多塊鏡片對通光量的損耗是非常明顯的，因此對投影機亮度的要求非常高。歡迎您光臨小強家庭影院裝修網vxru.cn
由于兩種鏡頭物理結構上的不同，造成了兩種鏡頭在環境適應能力的分野。棱鏡型的變形鏡頭由于結構單一，無法實現鏡頭縮放。而透鏡組型的變形鏡頭，雖然鏡頭構成復雜，但由于是通過一塊塊的透鏡而組成，因此通常情況下都會具備縮放功能。具備了一定縮放能力的變形鏡頭，可以
在更遠的距離投射出更大的影像，給安裝
者的操作空間就越大。
兩種類型的鏡頭適用于不同類別的投影機，如果你擁有一部低亮度、高對比度的LCoS投影機，不妨考慮亮度損失較低的棱鏡型結構的變形鏡頭。而你的投影機如果是高亮度、高對比度的頂級3片式DLP投影機，具備優秀成像能力的透鏡組結構的變形鏡頭則是你最好的選擇。
